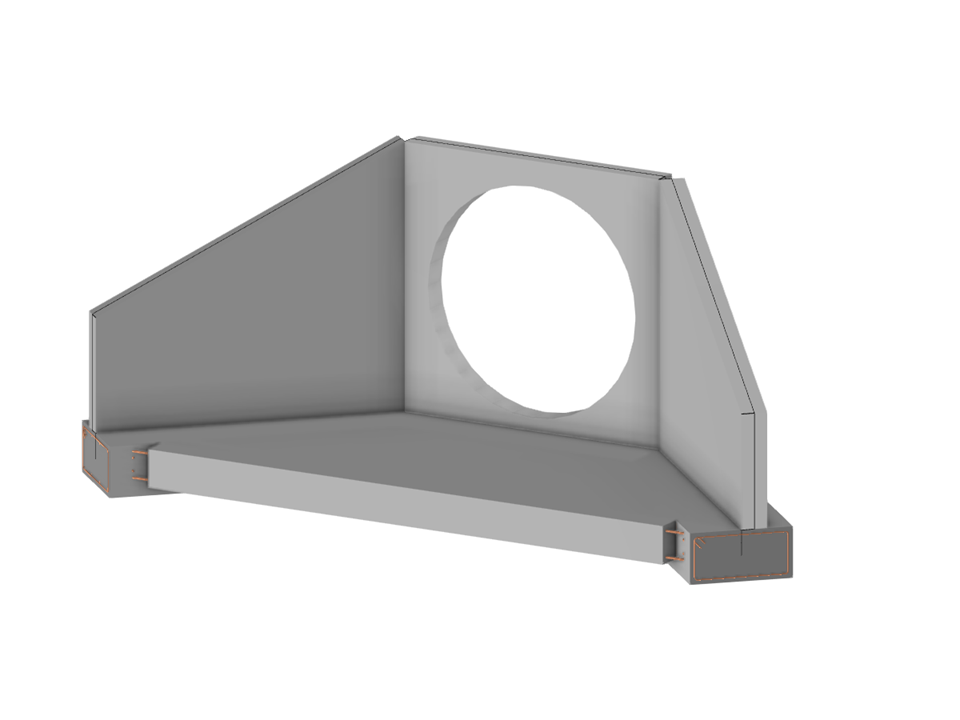

Tête de ponceau en béton.
- Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rf6).
Tête de ponceau
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 9 |
| Nombre de lignes | 12 |
| Nombre de barres | 4 |
| Nombre de surfaces | 4 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 13,732 t |
| Cotation fonctionnelle | 5,594 x 2,100 x 1,697 m |
