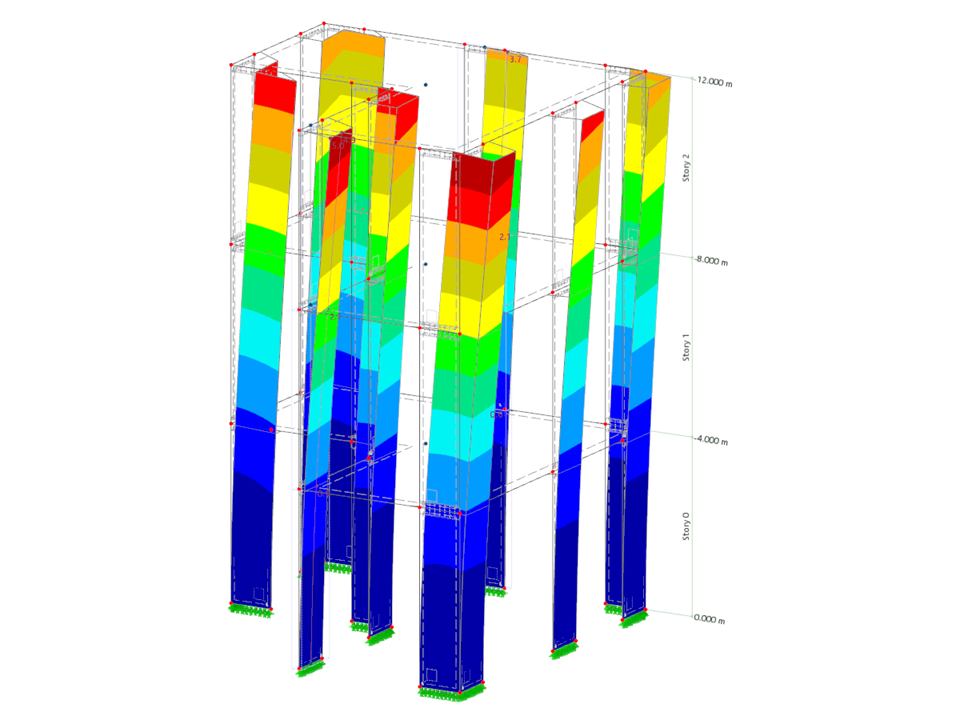

Modèle 3D avec des plans rigides dans le modèle de bâtiment
Nombre de nœuds | 95 |
Nombre de lignes | 145 |
Nombre de barres | 6 |
Nombre de surfaces | 42 |
Nombre de solides | 0 |
Nombre de cas de charge | 4 |
Nombre de combinaisons de charges | 24 |
Nombre de combinaisons de résultats | 0 |
Poids total | 150,000 t |
Cotation fonctionnelle | 8,000 x 12,000 x 8,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Le modèle de bâtiment est calculé en deux phases :
- Calcul 3D global de l'ensemble du modèle, dans lequel les planchers sont modélisées en tant que plan rigide (diaphragme) ou en tant que plaque en flexion
- Calcul 2D local des différents planchers
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Pour les éléments des modèles de bâtiment, plusieurs outils de modélisation sont disponibles :
- Ligne verticale
- Poteau
- Voile
- Poutre
- Plancher rectangulaire
- Plancher polygonal
- Ouverture de plancher rectangulaire
- Ouverture de plancher polygonal
Cette fonctionnalité permet de définir des éléments sur le plan du sol (par exemple avec une couche d'arrière-plan) avec la création d'éléments 3D multiples associés.
Vous pouvez importer des fichiers STEP dans RFEM 6. Les données sont directement converties en données d'origine du modèle RFEM.
Le format STEP représente une interface standard générée par ISO (ISO 10303). Dans la description de la géométrie, toutes les formes pertinentes pour RFEM (modèles de ligne, de surface et de solide simple) peuvent être intégrées à l'aide des modèles de données de CAO.
Remarque : Ce format ne doit pas être confondu avec les interfaces DSTV, qui utilisent également l'extension de fichier *.stp.
Le type d'étage « Transfert de charge uniquement », permet de considérer des planchers sans effet de rigidité dans et hors du plan dans le module complémentaire Modèle de bâtiment. Ce type d'élément collecte les charges sur la dalle et les transfère aux éléments porteurs du modèle 3D. Vous avez ainsi la possibilité de simuler des composants secondaires, par exemple, le solivage de plancher et des éléments de distribution de charge similaires dans le modèle 3D sans autre effet.
