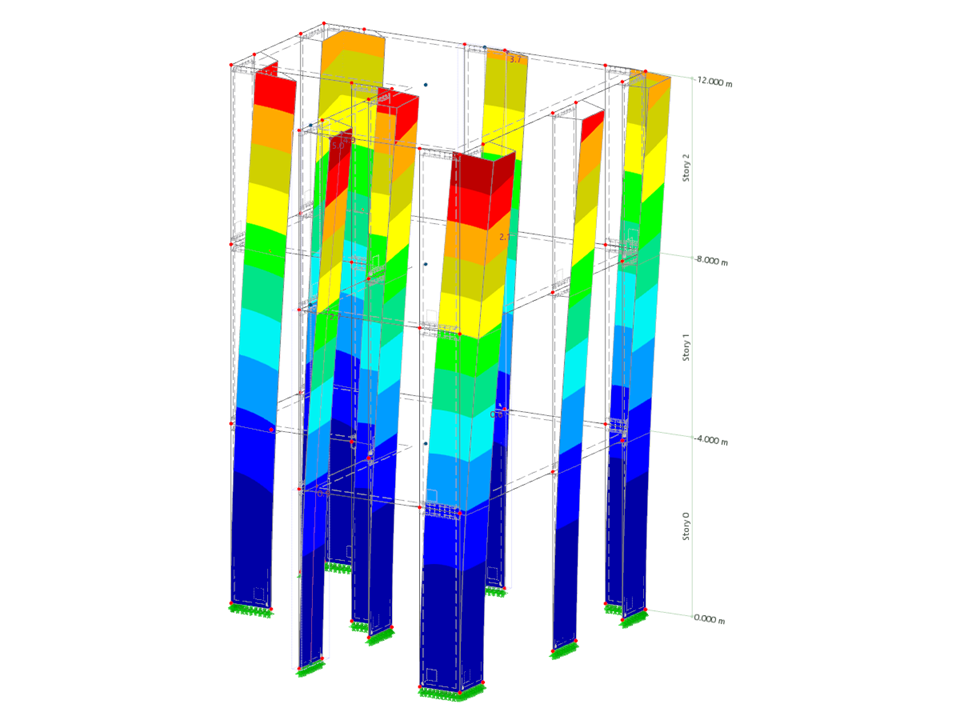

3D model s tuhou diafragmou v Modelu budovy
Počet uzlů | 95 |
Počet linií | 145 |
Počet prutů | 6 |
Počet ploch | 42 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 24 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 150,000 t |
Rozměry | 8,000 x 12,000 x 8,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
Pro prvky v modelech budov máte k dispozici následující nástroje:
- Svislá linie
- Sloup
- Stěna
- Nosník
- Obdélníková deska
- Polygonová deska
- Obdélníkový otvor v desce
- Polygonový otvor v desce
Tato funkce umožňuje zadání prvku v základní rovině (např. na hladině na pozadí) s vytvořením více příslušných prvků v prostoru.
Pomocí typu podlaží "Jen přenos zatížení" můžete v addonu Model budovy uvažovat desky bez účinků tuhosti v rovině, i z roviny. Tento typ prvku shromažďuje zatížení na desce a přenáší je na nosné prvky 3D modelu. Máte tak možnost modelovat sekundární prvky, jako například rošty a podobné prvky pro rozložení zatížení bez dalších účinků ve 3D modelu.
V programech RFEM 6 a RSTAB 9 můžete liniové grafiky exportovat do formátu SVG (vektorové grafiky).
SVG je zkratka pro Scalable Vector Graphics a jedná se o formát souboru založený na XML pro zobrazení dvourozměrné vektorové grafiky. Tuto vektorovou grafiku lze beze ztrát škálovat. Soubory SVG lze upravovat v textových editorech, vkládat je na webové stránky a otvírat v běžných prohlížečích.
