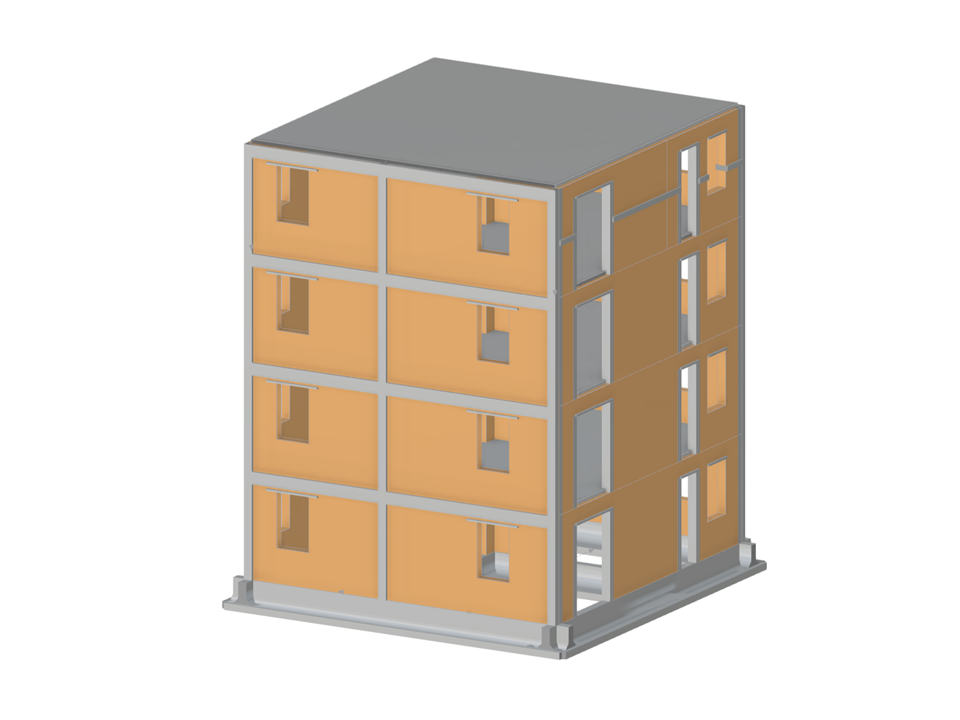

Immeuble de grande hauteur en maçonnerie avec partie principale en béton armé.
Bâtiment en maçonnerie
| Nombre de nœuds | 298 |
| Nombre de lignes | 372 |
| Nombre de barres | 141 |
| Nombre de surfaces | 49 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 7 |
| Nombre de combinaisons de résultats | 5 |
| Poids total | 357,561 t |
| Cotation fonctionnelle | 9,480 x 12,200 x 9,880 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
