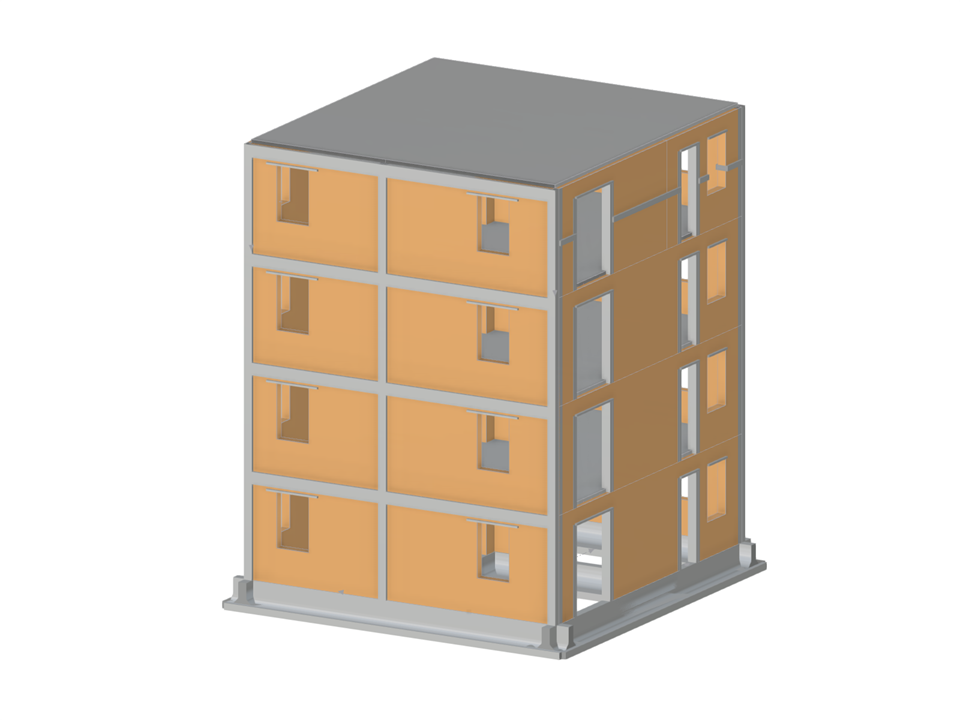

Hochhaus aus Mauerwerk mit Hauptkonstruktion aus Stahlbeton.
Gebäude aus Mauerwerk
| Anzahl Knoten | 298 |
| Anzahl Linien | 372 |
| Anzahl Stäbe | 141 |
| Anzahl Flächen | 49 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 7 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 357,561 t |
| Abmessungen | 9,480 x 12,200 x 9,880 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
