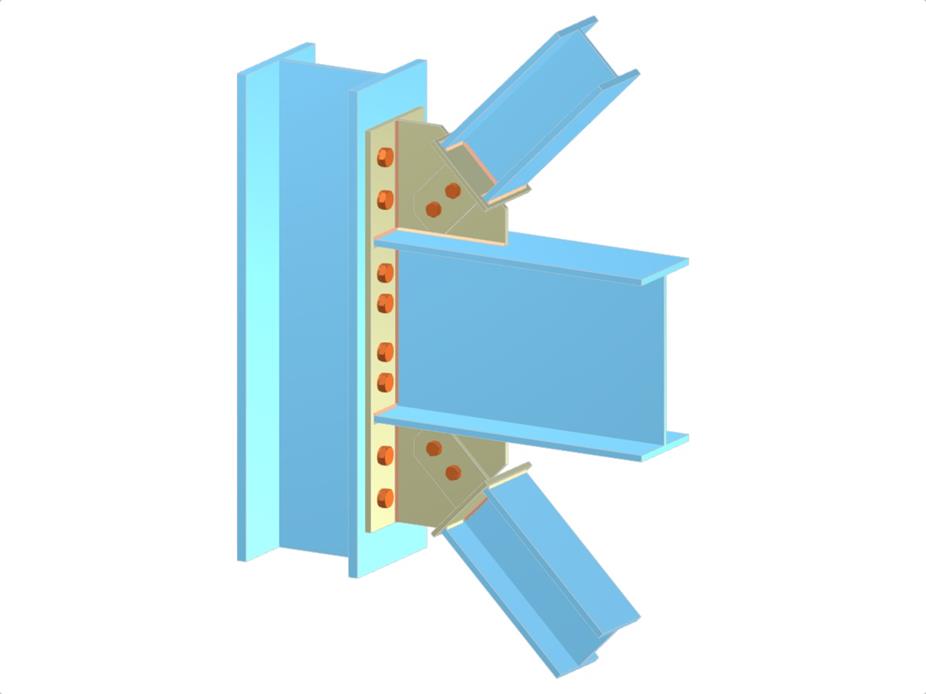

Ce modèle démontre une liaison de poutre unilatérale avec des diagonales de contreventement vertical fixées sur une semelle de poteau. Il comporte un poteau continu avec une platine d’extrémité prolongée, une platine d’âme, une platine en languette et une platine de tête. L’assemblage est boulonné et conçu comme une liaison de poutre encastrée. De telles configurations sont essentielles pour garantir la stabilité et la rigidité des structures.
Poutre et contreventements diagonaux sur la semelle de poteau via une platine d’extrémité prolongée et une platine à languette
| Nombre de nœuds | 6 |
| Nombre de lignes | 5 |
| Nombre de barres | 5 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,153 t |
| Dimensions (métriques) | 0,640 x 1,300 x 0,000 m |
| Dimensions (impériales) | 2.1 x 4.27 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
