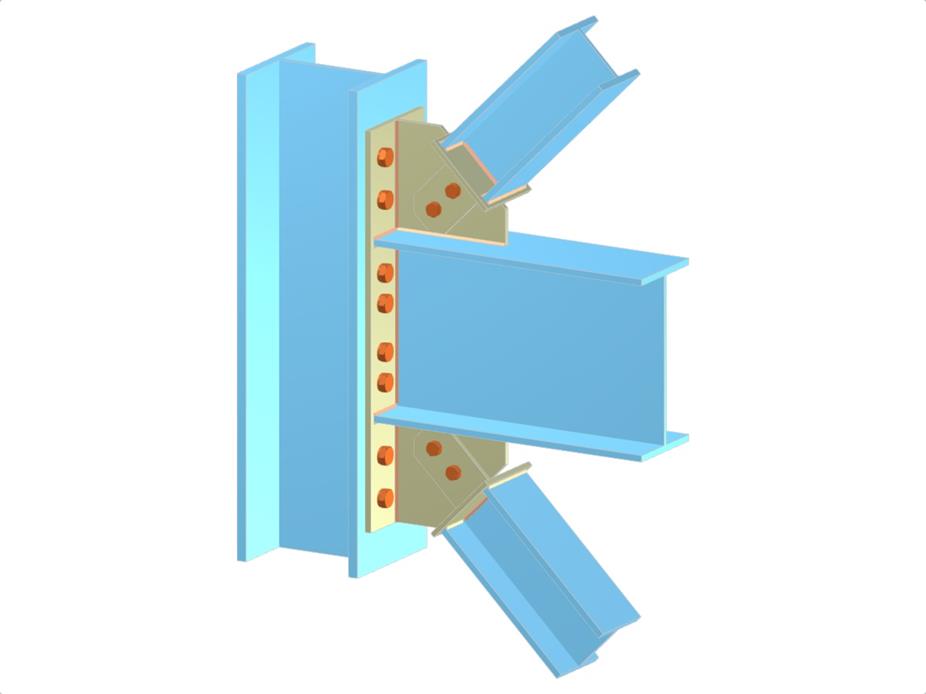

Tento model demonstruje jednostranné spojení nosníku s diagonálami svislého zavětrování připojenými k přírubě sloupu. Zahrnuje průběžný sloup s prodlouženou čelní deskou, styčníkovou deskou, jazýčkovou deskou a krycí deskou. Sestava je šroubovaná a navržena jako vetknuté spojení nosníku. Takové konfigurace jsou zásadní pro zajištění stability a tuhosti ve konstrukčních návrzích.

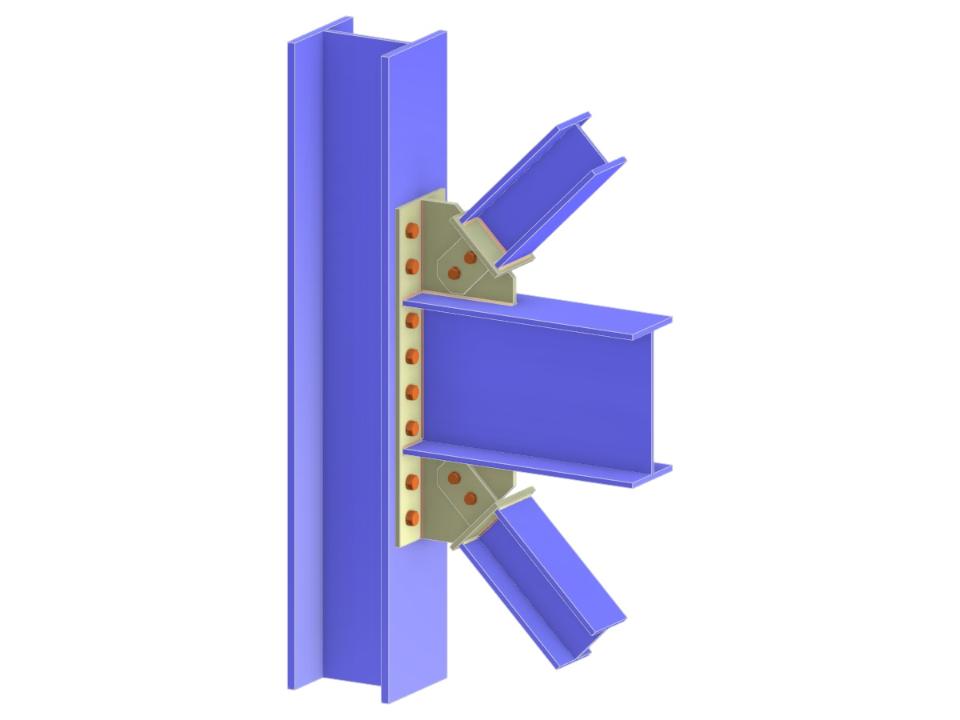

Prut a diagonální ztužení k přírubě sloupu přes prodlouženou koncovou desku a jazýčkovou desku
| Počet uzlů | 6 |
| Počet linií | 5 |
| Počet prutů | 5 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,153 t |
| Rozměry (metrické) | 0,640 x 1,300 x 0,000 m |
| Rozměry (imperiální) | 2.1 x 4.27 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
