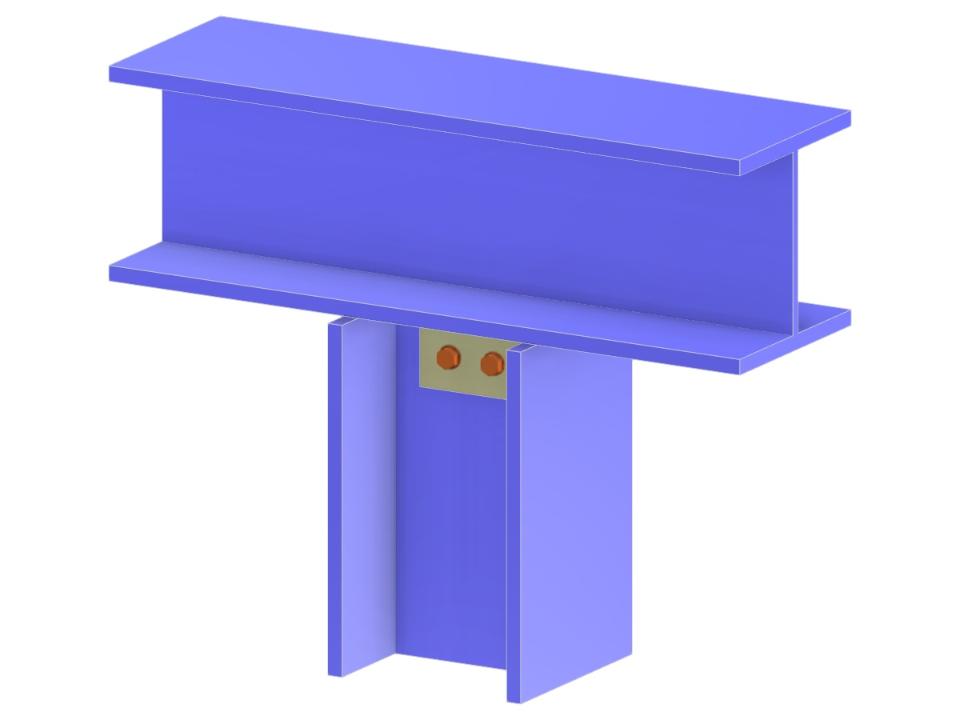

Ce modèle présente une liaison entre une colonne et une poutre continue au moyen d’une platine d’âme. L’âme de la colonne est reliée à la semelle inférieure de la poutre par boulonnage, assurant une configuration de colonne articulée. Il fournit une analyse approfondie utile pour l’évaluation structurelle et la conception de la liaison.
Connexion poteau-poutre via plaque d’âme de fin
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,085 t |
| Dimensions (métriques) | 0,740 x 0,480 x 0,000 m |
| Dimensions (impériales) | 2.43 x 1.57 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
