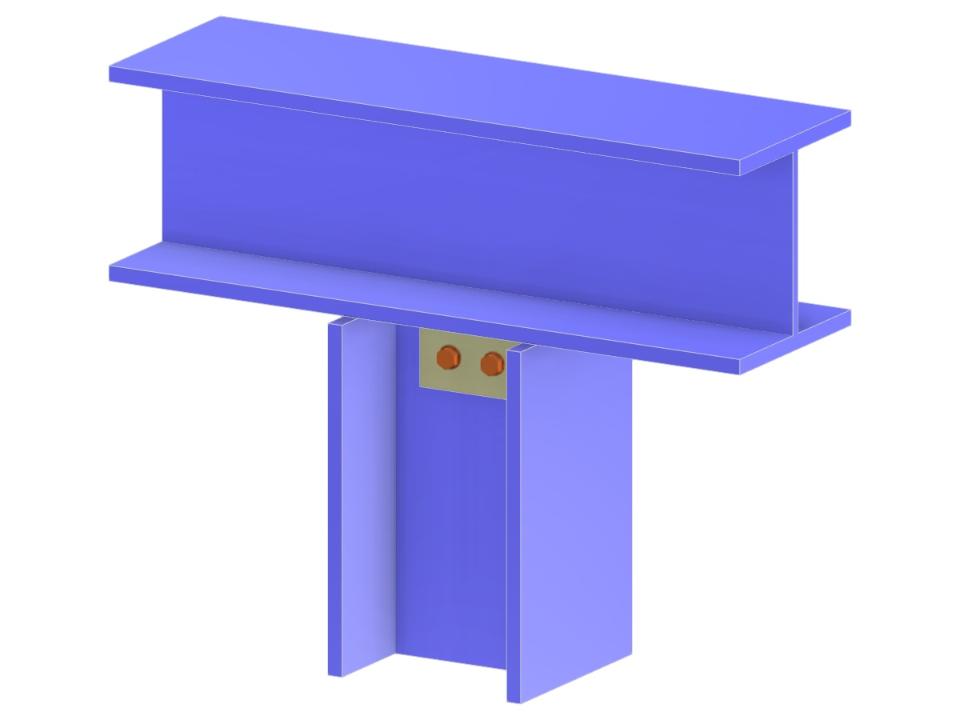

Dieses Modell zeigt eine Verbindung zwischen einer Stütze und einem Durchlaufträger mithilfe einer Finneplatte. Der Steg der Stütze ist über Verschraubungen mit dem Untergurt des Trägers verbunden, wodurch eine gelenkige Stützenanordnung gewährleistet wird. Es bietet eine detaillierte Analyse, die für die konstruktive Bewertung und den Anschlussentwurf nützlich ist.
Stütze an Obergurt des Trägers über Fin-Plate-Anschluss
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,085 t |
| Abmessungen (metrisch) | 0,740 x 0,480 x 0,000 m |
| Abmessungen (imperial) | 2.43 x 1.57 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
