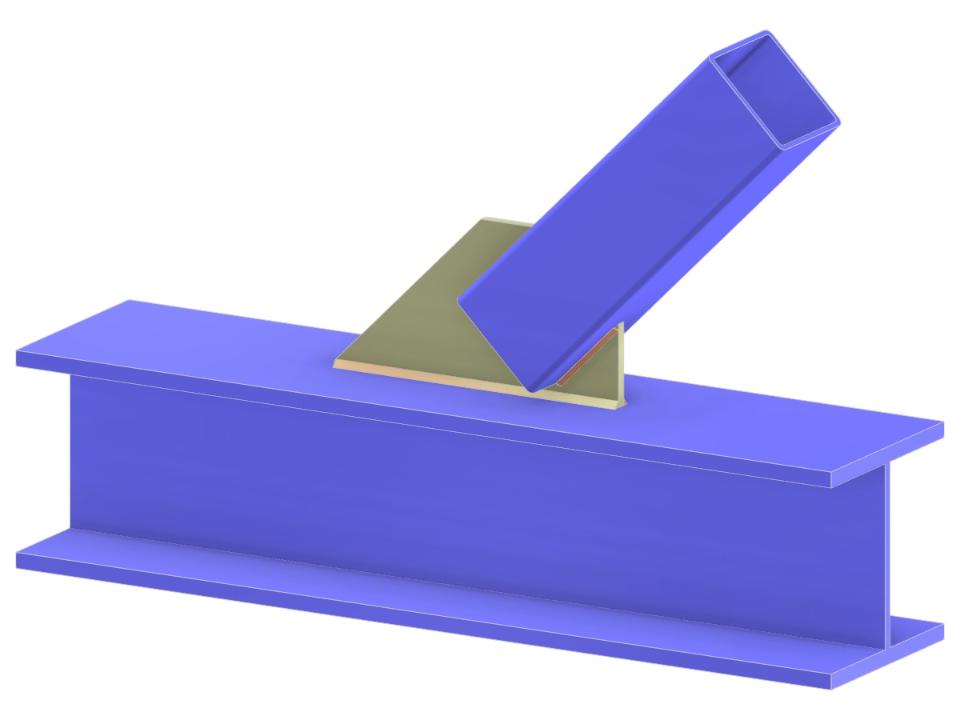

Ce modèle présente un joint soudé en Y avec un gousset entaillé, reliant un profilé creux RHS à un profilé en I. La conception inclut un gousset traversant pour améliorer l'intégrité structurelle des assemblages en treillis. Il illustre la précision des techniques de soudage pour les applications structurelles.
Treillis Y-Joint | Assemblage Diagonal-Membrure par Gousset
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,076 t |
| Dimensions (métriques) | 0,930 x 0,460 x 0,000 m |
| Dimensions (impériales) | 3.05 x 1.51 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
