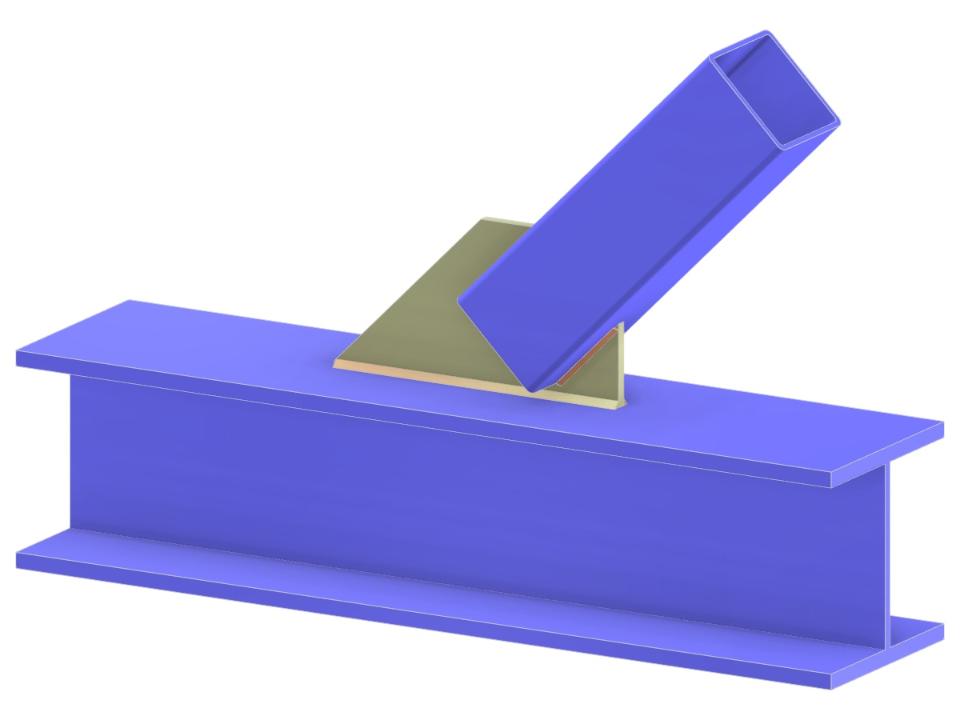

Dieses Modell zeigt einen geschweißten Y-Anschluss mit einem gestoßenen Knotenblech, das ein Hohlprofil (RHS-Profil) mit einem I-Profil verbindet. Die Konstruktion umfasst ein durchlaufendes Knotenblech, um die strukturelle Integrität von Fachwerkverbindungen zu erhöhen. Es veranschaulicht die Präzision von Schweißtechniken für baupraktische Anwendungen.
Fachwerk Y-Stoß | Diagonale-Gurt-Verbindung über Knotenblech
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,076 t |
| Abmessungen (metrisch) | 0,930 x 0,460 x 0,000 m |
| Abmessungen (imperial) | 3.05 x 1.51 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
