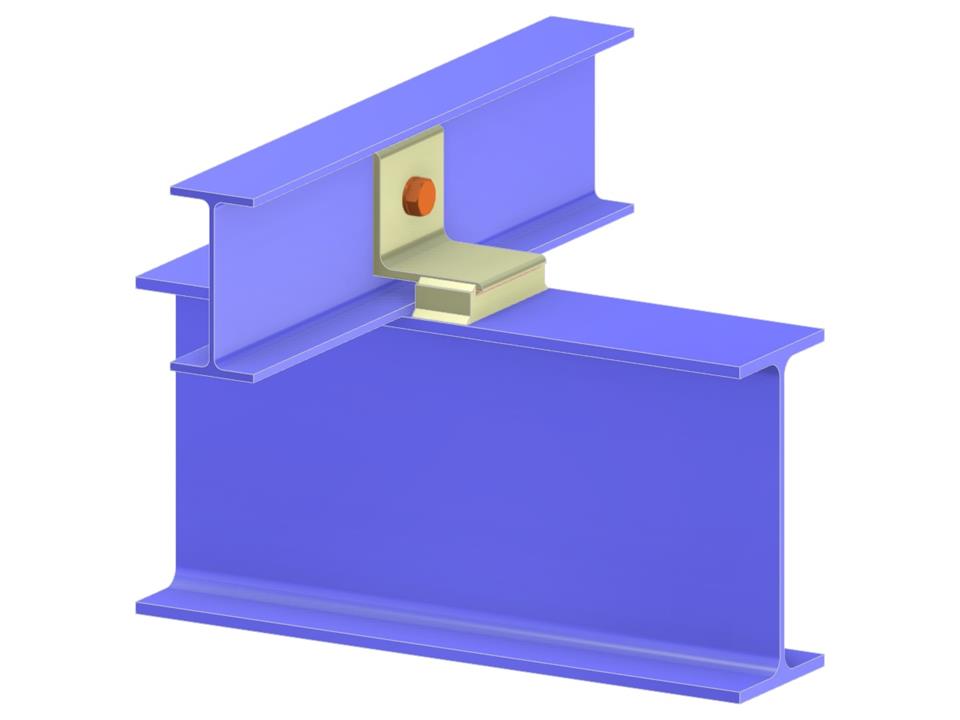

Ce modèle montre une liaison structurelle dans laquelle une panne est reliée à une poutre de toiture au moyen d’une assemblage boulonné avec cornière égale. Ce type de liaison est couramment utilisé pour fixer des poutres secondaires aux poutres principales dans les structures de toiture, assurant ainsi la stabilité et une répartition efficace des charges. L’utilisation de boulons suggère une conception axée sur la facilité de montage et de démontage, ce qui peut être avantageux dans les structures temporaires ou dans les situations nécessitant de futures modifications.
Panne à la poutre de toiture via cornière égale
| Nombre de nœuds | 5 |
| Nombre de lignes | 4 |
| Nombre de barres | 4 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,136 t |
| Dimensions (métriques) | 2,000 x 0,000 x 2,000 m |
| Dimensions (impériales) | 6.56 x 0 x 6.56 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
