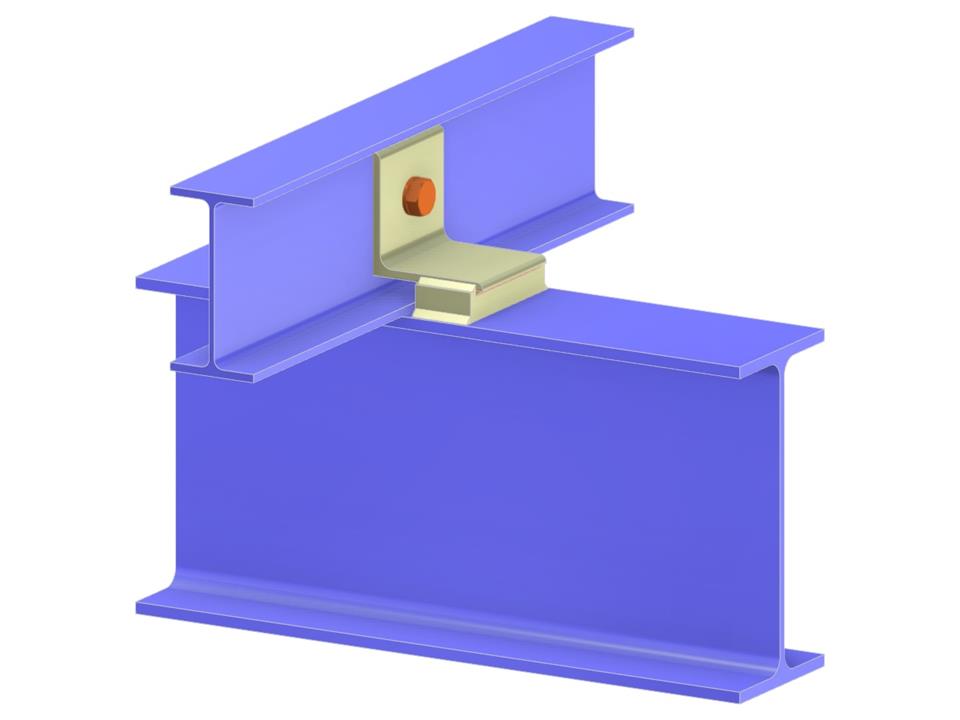

Ten model przedstawia połączenie konstrukcyjne, w którym płatew jest połączona z belką dachową za pomocą połączenia śrubowego z kątownikiem równoramiennym. Ten typ połączenia jest powszechnie stosowany do łączenia belek drugorzędnych z belkami głównymi w konstrukcjach dachowych, zapewniając stabilność i efektywny rozkład obciążeń. Zastosowanie śrub sugeruje rozwiązanie zaprojektowane z myślą o łatwym montażu i demontażu, co może być korzystne w konstrukcjach tymczasowych lub w sytuacjach wymagających przyszłych modyfikacji.
Płatwi do dźwigara dachowego
| Liczba węzłów | 5 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,136 t |
| Wymiary (metryczne) | 2,000 x 0,000 x 2,000 m |
| Wymiary (imperialne) | 6.56 x 0 x 6.56 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
