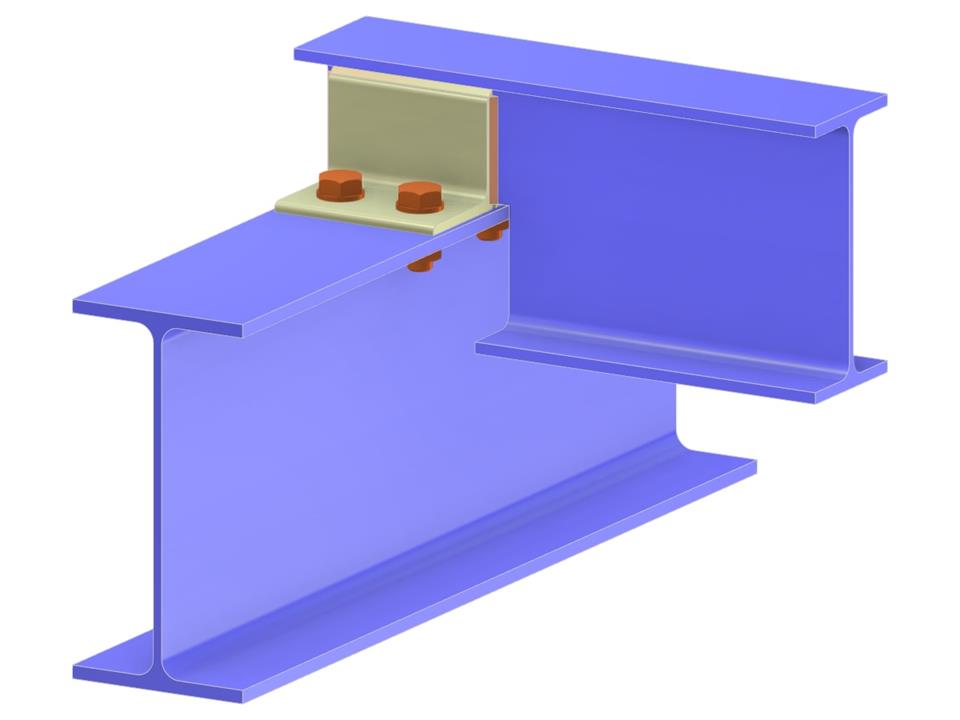

Ce modèle illustre une connexion entre une panne et une poutre de toiture à l’aide de cornières égales, reliées par des assemblages boulonnés. De telles connexions sont essentielles dans la conception structurelle pour assurer la stabilité et la répartition des charges dans l’ensemble de l’ossature. Le modèle démontre le travail d’ingénierie détaillé nécessaire pour réaliser efficacement de tels assemblages. Il met également en évidence l’importance du choix des matériaux et de la configuration de l’assemblage dans le comportement structurel.
Panneau de toiture à poutre de toit
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,098 t |
| Dimensions (métriques) | 0,500 x 0,000 x 2,000 m |
| Dimensions (impériales) | 1.64 x 0 x 6.56 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
