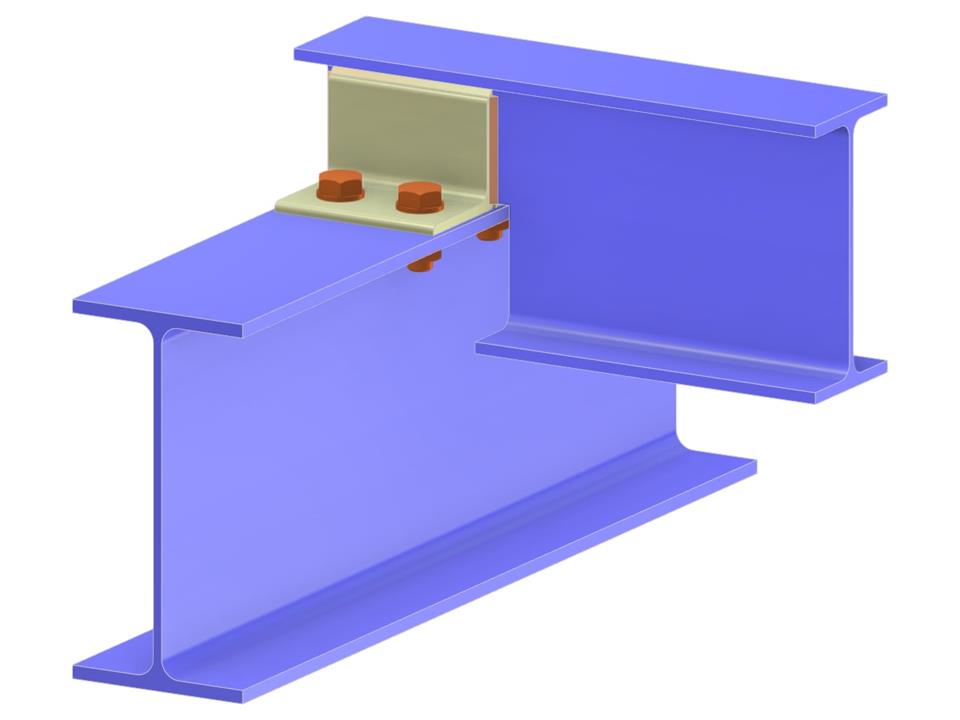

Tento model ilustruje spojení mezi vaznicí a střešním nosníkem pomocí stejnoramenných úhelníků, spojených pomocí šroubovaných spojů. Taková spojení jsou v konstrukčním návrhu zásadní pro zajištění stability a rozdělení zatížení v celém nosném systému. Model demonstruje podrobné inženýrské řešení potřebné k efektivnímu vytvoření takových spojů. Zdůrazňuje také význam volby materiálu a konfigurace spoje pro konstrukční chování.
Vaznice k střešnímu nosníku
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,098 t |
| Rozměry (metrické) | 0,500 x 0,000 x 2,000 m |
| Rozměry (imperiální) | 1.64 x 0 x 6.56 feet |
