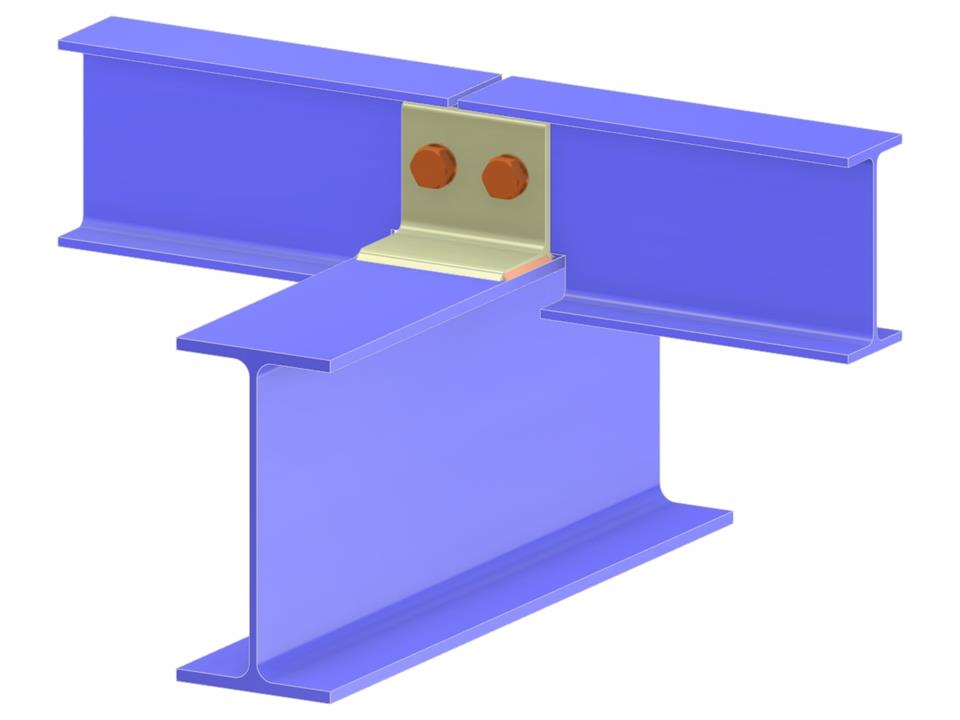

Ce modèle structurel démontre la connexion d’une panne à une poutre de toiture à l’aide d’un cornière inégale avec assemblages boulonnés. La conception vise à obtenir une connexion de structure de toiture stable et fiable. Les cornières inégales fournissent le soutien nécessaire, assurant une répartition des charges entre la panne et la poutre. Cette configuration minimise la complexité de la construction tout en optimisant l’utilisation des matériaux. Idéal pour les architectes et les ingénieurs à la recherche de solutions efficaces pour la construction de toitures.
Panneau de toiture à poutre de toit
| Nombre de nœuds | 5 |
| Nombre de lignes | 4 |
| Nombre de barres | 4 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,103 t |
| Dimensions (métriques) | 1,000 x 0,000 x 2,000 m |
| Dimensions (impériales) | 3.28 x 0 x 6.56 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
