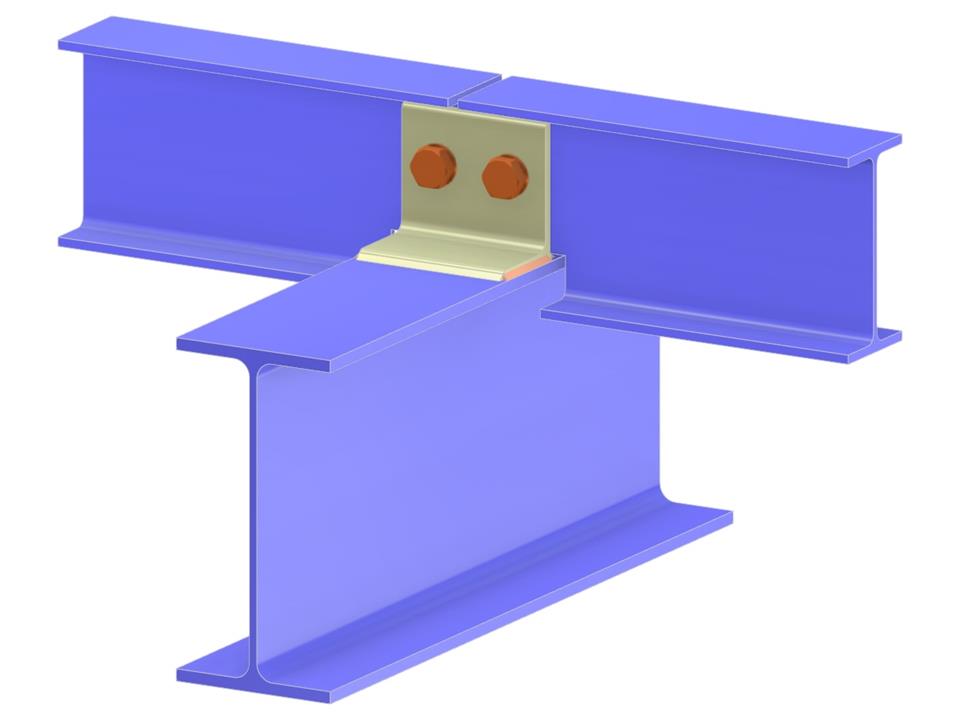

Tento konstrukční model demonstruje spojení vaznice s střešním nosníkem pomocí nerovnoramenného úhelníku se šroubovanými spoji. Návrh se zaměřuje na dosažení stabilního a spolehlivého spojení střešní konstrukce. Nerovnoramenné úhelníky poskytují potřebnou podporu a zajišťují rozdělení zatížení mezi vaznici a nosník. Tato konfigurace minimalizuje složitost konstrukce při optimalizaci spotřeby materiálu. Ideální pro architekty a inženýry hledající efektivní řešení ve střešních konstrukcích.
Příčle k střešnímu nosníku
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,103 t |
| Rozměry (metrické) | 1,000 x 0,000 x 2,000 m |
| Rozměry (imperiální) | 3.28 x 0 x 6.56 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
