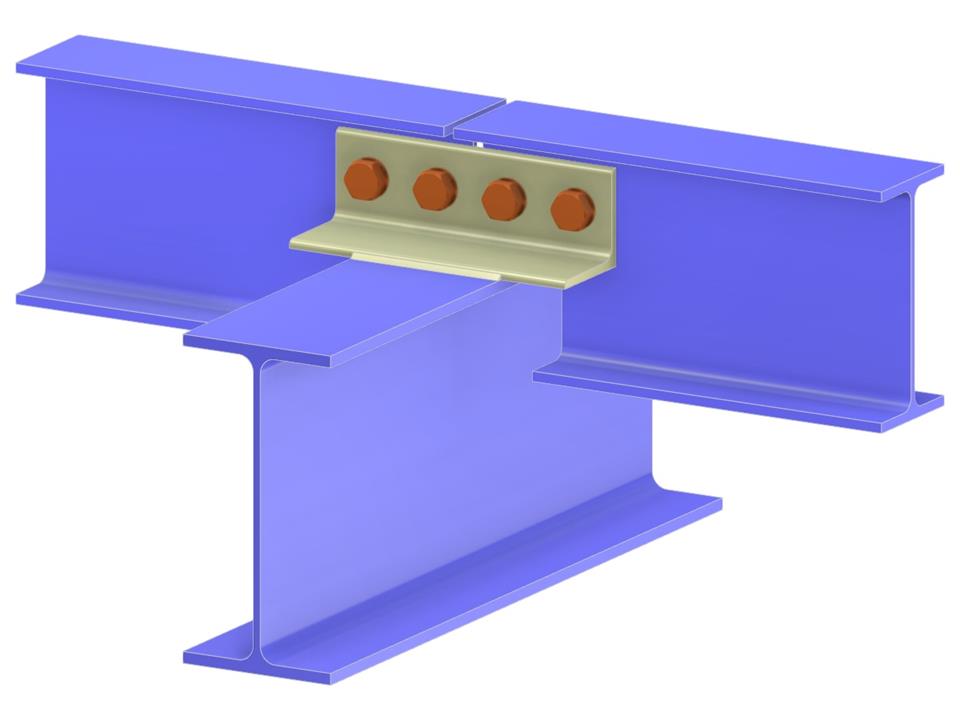

Ce modèle présente une liaison structurelle d’une panne à une poutre de toiture à l’aide d’une cornière égale, assemblée par boulonnage. Une telle liaison offre souvent une stabilité accrue et une meilleure répartition des charges pour les structures de toiture. L’analyse et la conception de ces liaisons sont essentielles pour garantir la résistance et la sécurité de l’ensemble de la structure.
Panneau de toiture via cornière égale
| Nombre de nœuds | 5 |
| Nombre de lignes | 4 |
| Nombre de barres | 4 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,111 t |
| Dimensions (métriques) | 1,000 x 0,000 x 2,000 m |
| Dimensions (impériales) | 3.28 x 0 x 6.56 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
