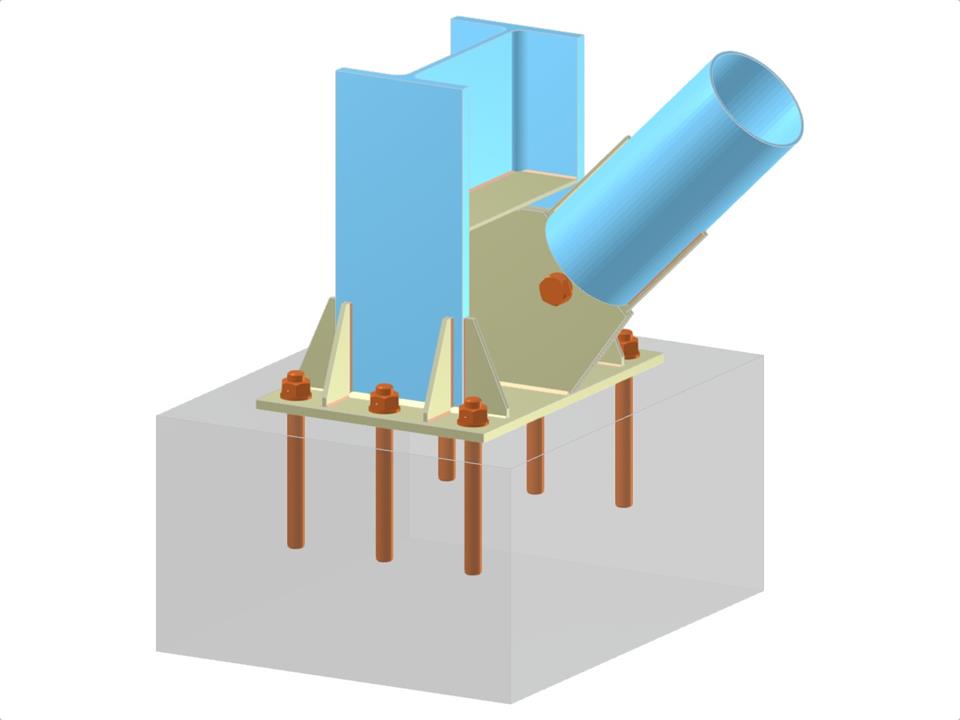

Le modèle présente une étude détaillée d'une connexion en acier impliquant une base de colonne à profil en I avec divers composants tels qu'une plaque de base, une plaque d'éclisse, une plaque de langue et des nervures. Il intègre une connexion CHS diagonale boulonnée à l'âme de la colonne, renforcée par un raidisseur horizontal et un ancrage sécurisé. La conception illustre de manière méthodique l'intégration de ces éléments complexes pour la stabilité structurelle.
Pied de poteau avec jarret et connexion diagonale boulonnée
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,479 t |
| Dimensions (métrique) | 2,000 x 2,000 x 0,000 m |
| Dimensions (impériales) | 6.56 x 6.56 x 0 feet |
