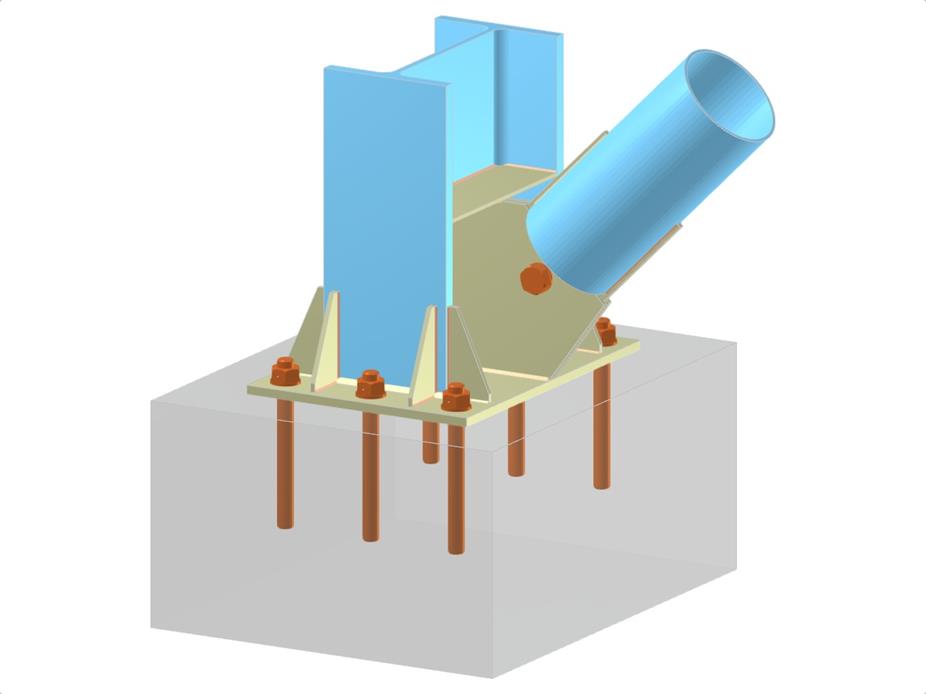

Model představuje podrobnou studii ocelového spoje zahrnujícího základnu sloupu s I-profilem s různými komponentami, jako jsou základová deska, přípojný plech, připojovací plech a žebra. Součástí je šroubové diagonální CHS spoj ke stojině sloupu, vylepšený vodorovným výztužným prvkem a bezpečným kotvením. Návrh metodicky demonstruje integraci těchto složitých prvků pro strukturální stabilitu.
Základová patka sloupu s přípojným plechem a šroubovým diagonálním spojem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,479 t |
| Rozměry (metrické) | 2,000 x 2,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 6.56 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
