Dans le cadre des modifications apportées au centre Černý Most, la charge du plafond au niveau du 1er étage a été renforcée à l'aide de poutrelles de substitution supportant les panneaux de type spiroll. La structure porteuse est composée de poutres encastrées et de solives en profils rectangulaires, ce qui réduit la hauteur constructive et élimine le déversement. Le cerclage stabilisant avec colonne treillis garantit la rigidité de la structure, assure sa stabilité et permet un transfert efficace de la charge sur les poutres. La réduction de la rigidité est compensée par des diagonales de contreventement et des goujons de cisaillement, qui assurent la coopération avec l'objet adjacent.


(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

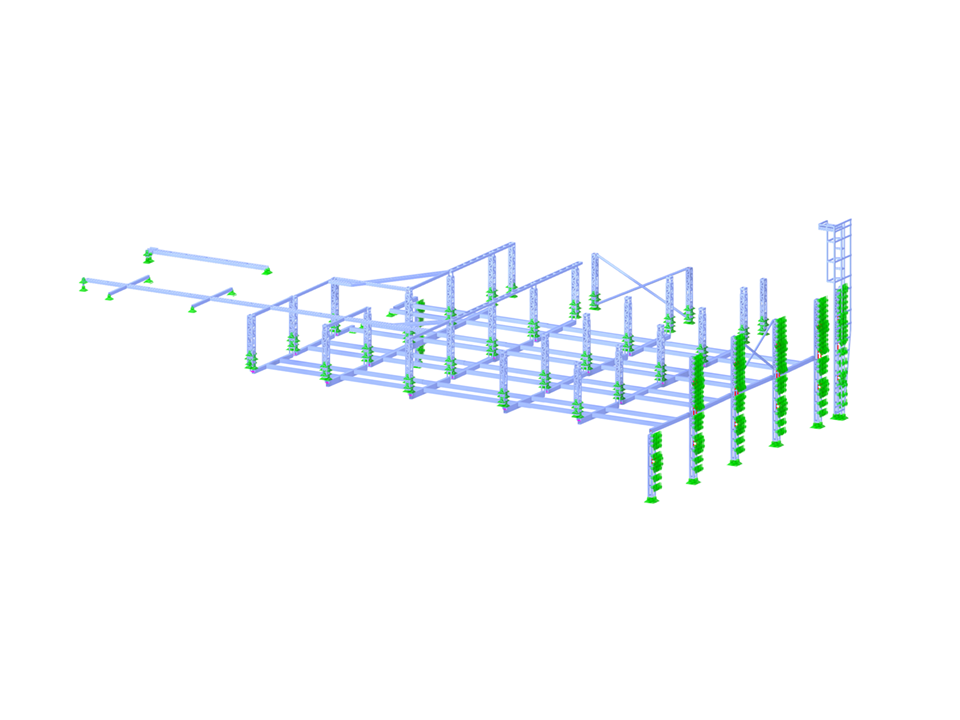

Renforcement de toiture de parking - Centre Černý Most

Non disponible au téléchargement Projet client / vue uniquement
Nombre de nœuds 2907
Nombre de lignes 5933
Nombre de barres 5932
Poids total 142,317 t
Dimensions (métriques) 65,757 x 37,796 x 19,151 m
Dimensions (impériales) 215.74 x 124 x 62.83 feet
Version du logiciel 5.33.01
