W ramach modyfikacji centrum Černý Most zostało wzmocnione obciążenie stropu na poziomie 1.NP za pomocą wymian wspierających płyty spiroll. Konstrukcja nośna składa się z zatopionych podciągów i stropnic z profili prostokątnych, co zmniejsza wysokość konstrukcji i eliminuje ryzyko wyboczenia. Stabilizacyjne opasanie z kratowym słupem zapewnia sztywność konstrukcji, zapewnia stabilność i umożliwia efektywne przekazywanie obciążeń na belki. Zmniejszenie sztywności kompensowane jest przez ukośne wzmocnienia i zderzaki ścinające, które gwarantują współpracę z przylegającym obiektem.


(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

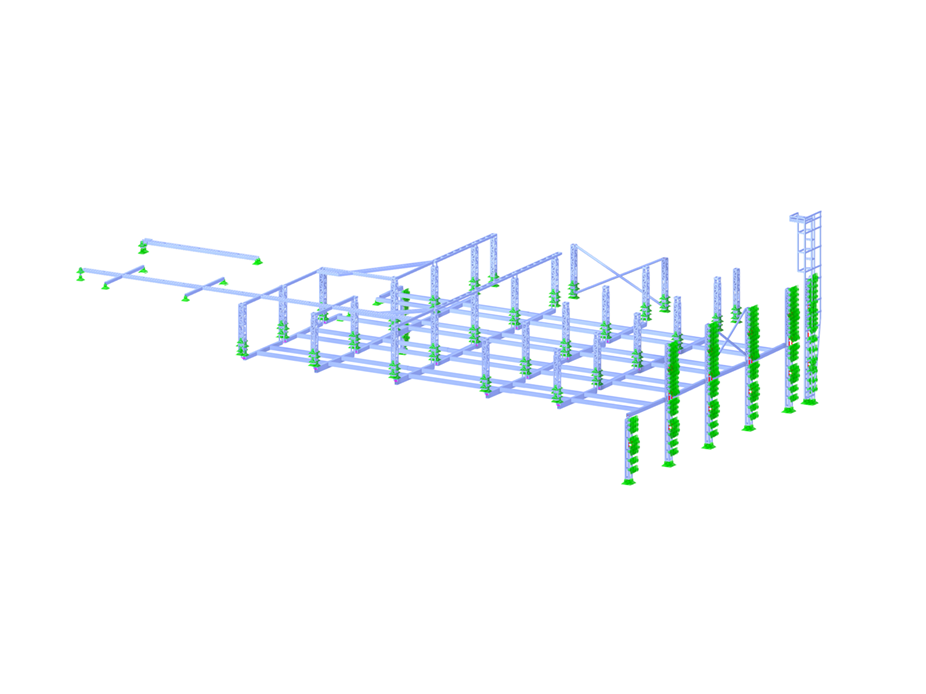

Zbrojenie stropu parkingu - Černý Most Centrum

Pobranie niemożliwe Projekt klienta / Tylko wyświetlanie
Liczba węzłów 2907
Liczba linii 5933
Liczba prętów 5932
Ciężar całkowity 142,317 t
Wymiary (metryczne) 65,757 x 37,796 x 19,151 m
Wymiary (imperialne) 215.74 x 124 x 62.83 feet
Wersja programu 5.33.01
