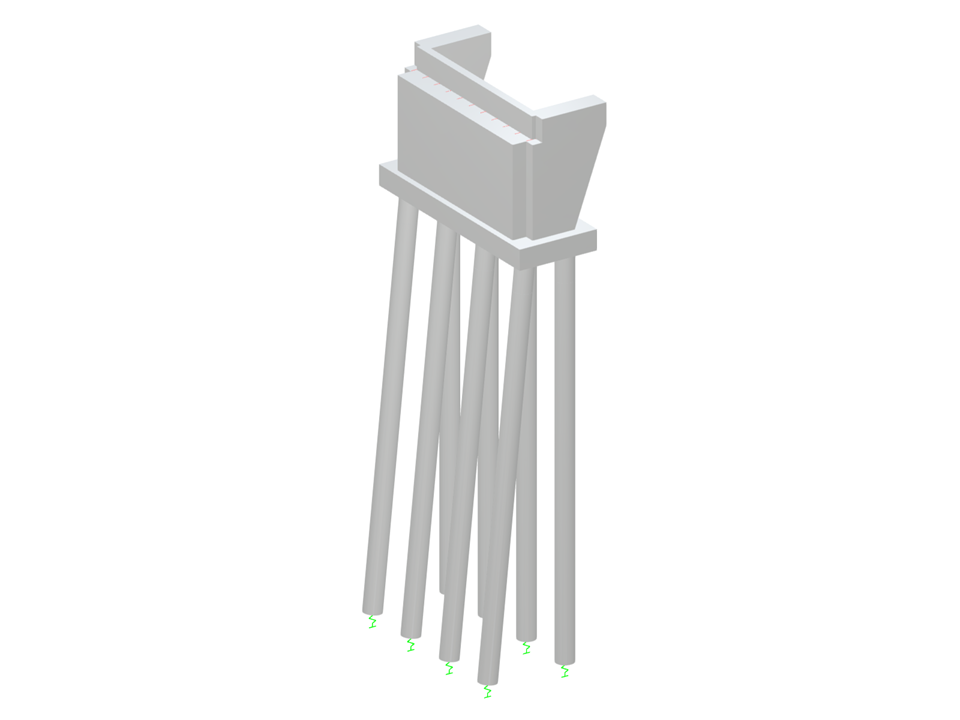

Le modèle montre la structure complexe d’une culée en béton pour un pont. Cet élément de construction est essentiel pour la transmission des charges du pont vers le sol et garantit la stabilité de l’ensemble du système porteur. Le modèle sert à analyser la capacité portante et le comportement en déformation de la structure. La modélisation tridimensionnelle aide à détecter et à optimiser à un stade précoce les points faibles potentiels.
Pile d'appui en béton d'un pont
| Nombre de nœuds | 51 |
| Nombre de lignes | 45 |
| Nombre de barres | 16 |
| Nombre de surfaces | 8 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 623,507 t |
| Dimensions (métriques) | 5,820 x 26,100 x 11,000 m |
| Dimensions (impériales) | 19.09 x 85.63 x 36.09 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
