La modellazione del piano 'Senza | Rigidezza originale' corrisponde alla modellazione nota da RFEM. Non viene generato alcun set di solai e nessuna area di trasmissione del carico.
Tuttavia, grazie al modello edificio si ottengono una serie di informazioni migliorate e semplificate.:
- Centri di massa e rigidezza
- Massa per piano
- Centro di massa
- Massa cumulativa / Centro
- Azioni nei piani
- Forze sul piano
- Forze sul piano delta
- Posizione delle forze risultanti sul piano
- Spostamenti del piano
- Spostamento
- Spostamento delta del piano
- Baricentro del piano
Centro di massa e rigidezza

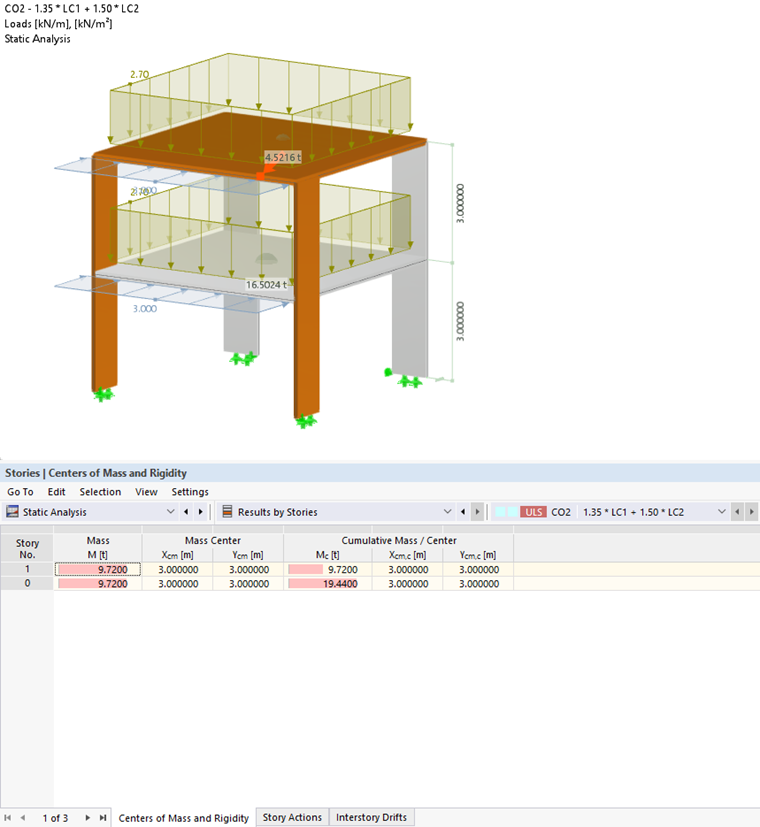

Il centro di massa, analogamente alla massa nella tabella Analisi statica - Risultati per piani - Centri di massa e rigidezza, si riferisce alla massa compresi i carichi verticali applicati. Per l'esempio qui presente, nella combinazione di carico 2 viene applicato un carico di superficie di 2,7 kN/m². Su una superficie di 6 m x 6 m, ciò risulta in una massa di 9,72 tonnellate. Il centro di massa si trova al centro dell'edificio. Questa uscita è utile in caso di molti carichi diversi in un piano. Il centro di massa e la massa vengono calcolati per ogni piano definito.
Massa del 1° piano per l'esempio qui utilizzato:
- 2 pareti in calcestruzzo da 0,9 t
- 2 pareti in X-lam da 0,151 t
- Solaio in calcestruzzo 14,4 t
- 2*0,9+2*0,151+14,4=16,5 t
La massa cumulativa e il suo centro si riferiscono sempre al piano sovrastante.
Baricentro del piano

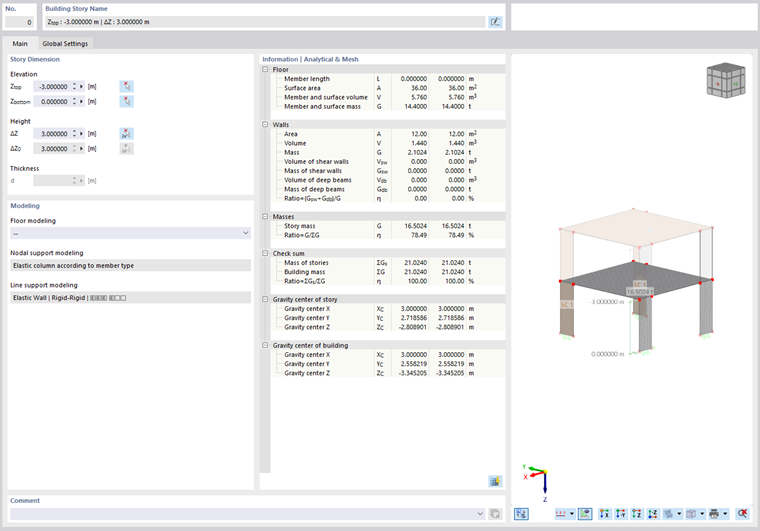

Il baricentro del piano è il baricentro in ogni piano. Il punto viene visualizzato sia nella finestra di dialogo Piani dell'edificio sia nella tabella Struttura - Modello edificio - Piano dell'edificio.
Per il 1° piano di questo esempio in direzione Y:
Nell'immagine seguente come confronto il risultato dal modello edificio
Azioni nei piani

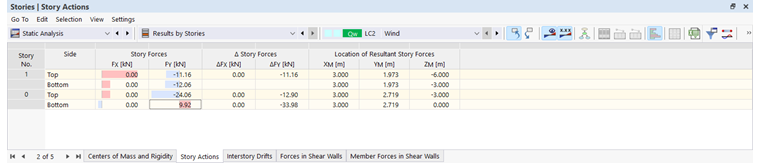

Nella tabella dei risultati Azioni nei piani si trovano le forze sul piano, la differenza delle forze sul piano per ogni piano e la posizione delle forze risultanti sul piano.
Le forze sul piano vengono sempre visualizzate per il punto superiore e inferiore di un piano. Per l'esempio in questo capitolo nel caso di carico 2, si ottiene una forza orizzontale in direzione Y di 2 kN/m x 6 m = 12 kN che vengono introdotte in ogni piano. Con un'impostazione della mesh EF opportunamente raffinata, questo risultato viene raggiunto bene, vedi immagine seguente.
Le lievi deviazioni rispetto al calcolo manuale risultano dall'ingobbamento o rotazione dei pannelli delle pareti in corrispondenza dei vincoli interni della linea e vincoli lineari.
Spostamenti del piano

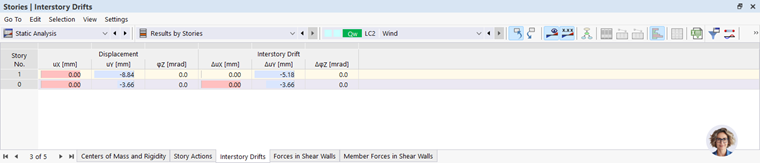

Analogamente alla tabella Azioni nei piani, nella tabella Spostamento del piano sono elencati gli spostamenti di ogni piano e la differenza dello spostamento in ogni piano.
Nell'esempio allegato, lo spostamento massimo nel piano più alto CC2 è di 8,25 mm in direzione Y globale. Poiché lo spostamento nel piano sottostante è di 3,4 mm, qui viene visualizzata una differenza del valore di 4,85 mm.
Linee di risultato verticali

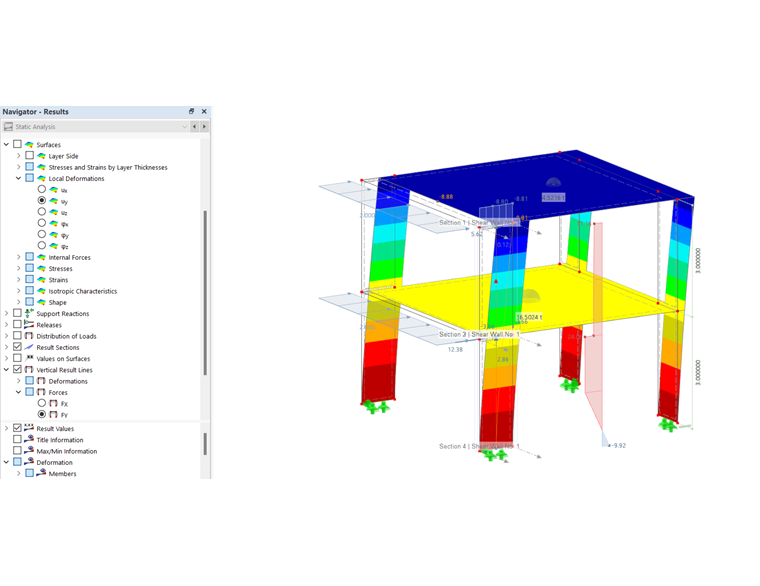

Non appena viene definito un piano dell'edificio, per questo piano sono disponibili le linee di risultato verticali nel navigatore - Risultati. In questo modo è possibile visualizzare graficamente anche tutte le deformazioni e forze nel rispettivo piano.
Pareti
La definizione di pareti e travi tipo parete è descritta nei capitoli precedenti di questo manuale. Qui, nell'esempio, viene definito un pannello della parete sulla parete in X-lam delle superfici 11 e 12.
Non appena sono definiti i pannelli delle pareti, vengono visualizzate due tabelle dei risultati aggiuntive.

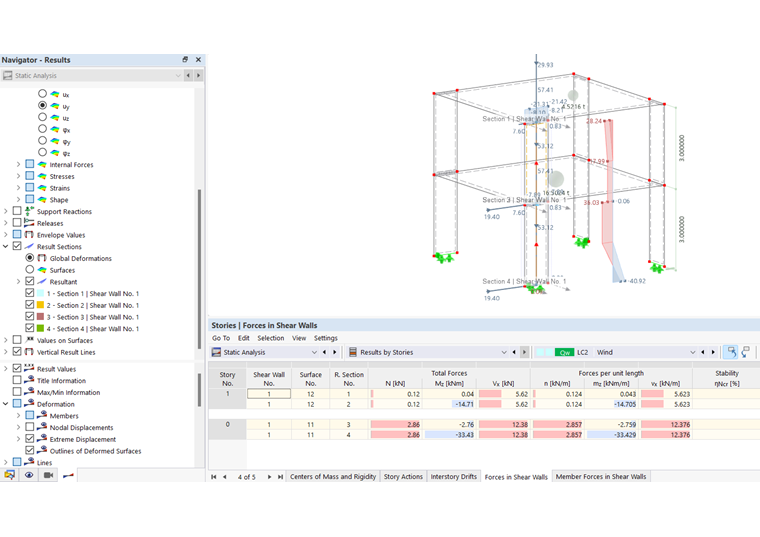

Nella tabella -Forze nelle pareti- vengono mostrate le forze totali e le forze per unità di lunghezza.

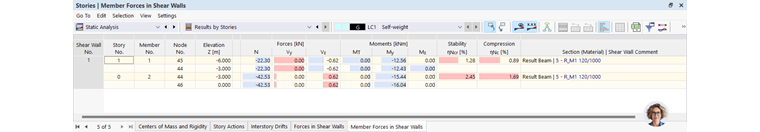

Queste forze vengono convertite in forze interne dell'asta nella tabella Forze interne dell'asta nelle pareti tramite una trave di risultato. Queste forze vengono utilizzate anche per la verifica dei pannelli delle pareti nell'add-on Verifica calcestruzzo o Verifica legno. Inoltre, queste forze sono disponibili come normali forze interne dell'asta nel navigatore - Risultati.
Inoltre, attraverso i pannelli delle pareti vengono generate automaticamente sezioni di risultato nel punto superiore e inferiore del piano. Qui, tra le altre cose, viene visualizzata graficamente anche la forza risultante di una parete.
Nella tabella Forze interne dell'asta nelle pareti vengono indicati il carico critico di compressione percentuale e la compressione. Per questo esempio, nel caso di carico 1, questo viene calcolato tramite:
ηNcr=N/Ncr=22,3kN/1737kN=1,28%
La colonna ηNc si calcola dalla forza di compressione ammissibile divisa per la forza di compressione presente.
ηNc=N/Nc=22,3kN/2520kN=0,89%
Nc=fck=2,1kN/cm²*1200cm²=2520kN
