Modelowanie stropu --

Modelowanie stropu '--' odpowiada modelowaniu znanemu z programu RFEM. Nie jest generowany zbiór stropów ani powierzchnia przenoszenia obciążeń.

Niemniej jednak, dzięki modelowi budynku, uzyskuje się wiele lepszych i uproszczonych informacji:

• Środki masy i sztywności
  • Masa przypadająca na kondygnację
  • Środek ciężkości
  • Skumulowana masa/środek
• Oddziaływania kondygnacyjne
  • Siły kondygnacyjne
  • Delta sił kondygnacyjnych
  • Położenie wynikowych sił kondygnacyjnych
• Przesunięcia międzykondygnacyjne
  • przemieszczenie
  • Przesunięcie międzykondygnacyjne Delta
• Środek ciężkości kondygnacji

Środki masy i sztywności

Środek ciężkości w tabeli Analiza statyczna - Wyniki według kondygnacji - Środki masy i sztywności odnosi się do masy wraz z przyłożonymi obciążeniami pionowymi. W tym przykładzie w kombinacji obciążeń 2 zastosowano obciążenie powierzchniowe 2,7 kN/m². Ciężar konstrukcji o wymiarach 6 mx 6 m wynosi 9,72 tony. Środek masy znajduje się w środku budynku. Wynik ten jest przydatny w przypadku, gdy na jednej kondygnacji znajduje się wiele różnych obciążeń.
Dla każdej zdefiniowanej kondygnacji obliczany jest środek masy i obliczana jest masa.

Masa 1 w przykładzie zastosowanym:

• Dwie betonowe ściany, każda 0,9 t
• Dwie ściany z drewna CLT każda 0,151 t
• Strop betonowy 14,4 t
• 2*0,9+2*0,151+14,4=16,5t

Skumulowana masa oraz jej punkt środkowy odnoszą się do kondygnacji powyżej.

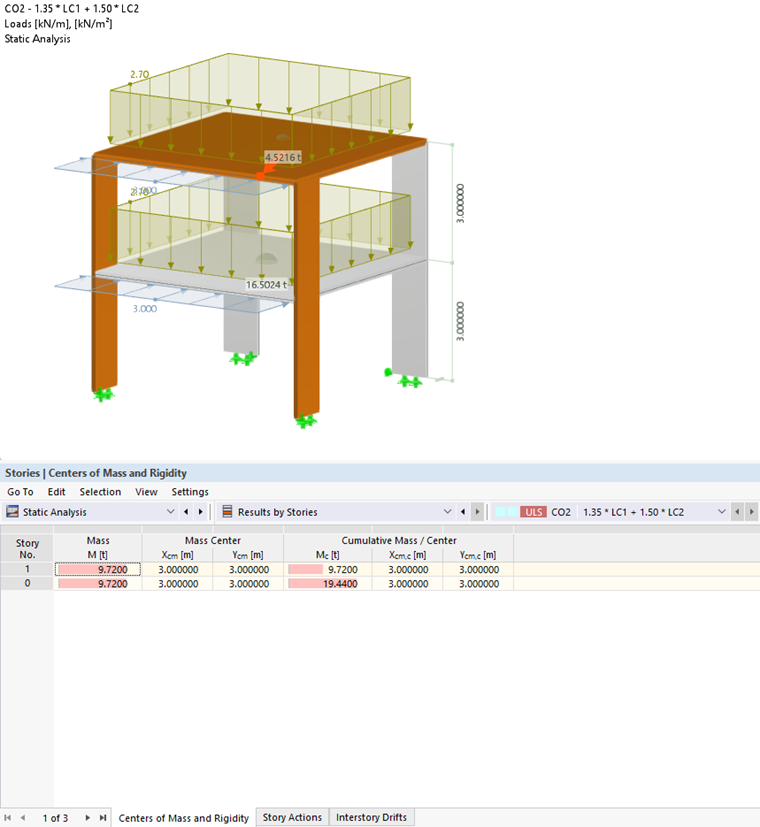

Środki masy i sztywności

Środek kondygnacji

Środek kondygnacji jest środkiem ciężkości każdej kondygnacji. Punkt jest wyświetlany w oknie dialogowym Kondygnacje budynku oraz w tabeli Konstrukcja - Model budynku - Kondygnacja budynku.

Dla pierwszego Historia przykładu w kierunku Y:

Na poniższym rysunku można porównać wyniki z modelu budynku

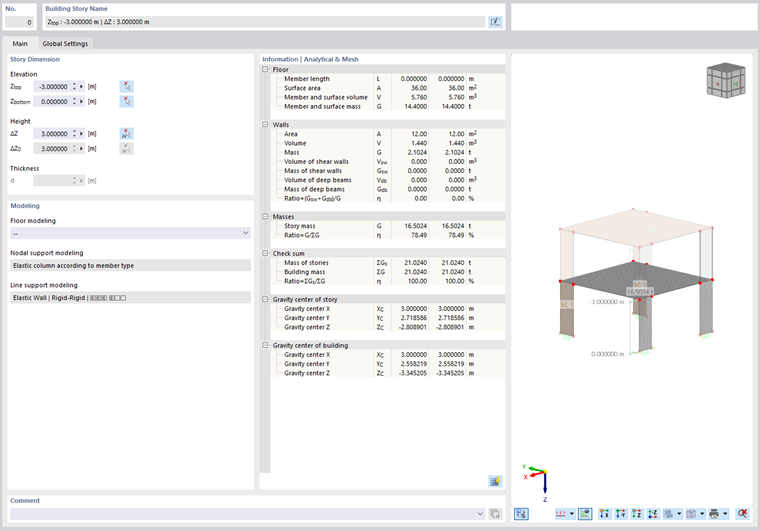

punkt ciężkości

Oddziaływania kondygnacji

Tabela wyników Oddziaływania kondygnacji zawiera siły kondygnacji, różnicę sił kondygnacji dla kondygnacji oraz położenie wypadkowych sił kondygnacji.

Siły kondygnacji są zawsze wyświetlane dla górnego i dolnego punktu kondygnacji. Przykład w tym rozdziale wykorzystujący przypadek obciążenia 2 skutkuje powstaniem na każdej kondygnacji siły poziomej w kierunku Y o wartości 2 kN/mx 6 m = 12 kN. Dzięki odpowiednio bardziej precyzyjnemu ustawieniu siatki ES, wynik ten jest osiągany dobrze, patrz poniższy rysunek.

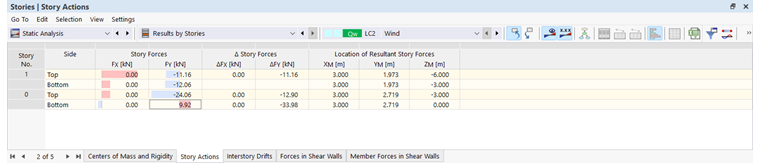

Tabela wyników z oddziaływaniami kondygnacyjnymi

Niewielkie odchylenia w porównaniu z obliczeniami ręcznymi wynikają ze deplanacji lub obrotu ścian na przegubach liniowych i podporach liniowych.

Przesunięcia międzykondygnacyjne

Podobnie jak w tabeli Oddziaływanie kondygnacji, tabela Szyb międzykondygnacyjny wyszczególnia przemieszczenia dla każdej kondygnacji oraz różnicę w przemieszczeniu w każdej kondygnacji.

W załączonym przykładzie maksymalne przemieszczenie na najwyższym piętrze PO2 wynosi 8,25 mm w globalnym kierunku Y. Ponieważ przemieszczenie w dolnej kondygnacji wynosi 3,4 mm, jako różnica wyświetlana jest wartość 4,85 mm.

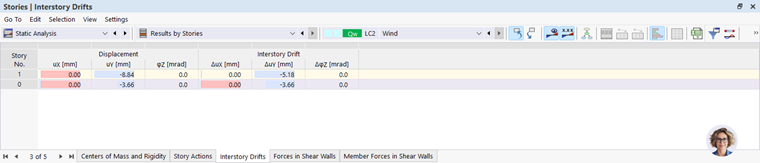

Tabela wyników przesunięć międzykondygnacyjnych

Pionowe linie wynikowe

Po zdefiniowaniu kondygnacji budynku w Nawigatorze - Wyniki dostępne są Pionowe linie wynikowe dla tej kondygnacji. Umożliwia to również graficzne przedstawienie wszystkich odkształceń i sił w danym stropie.

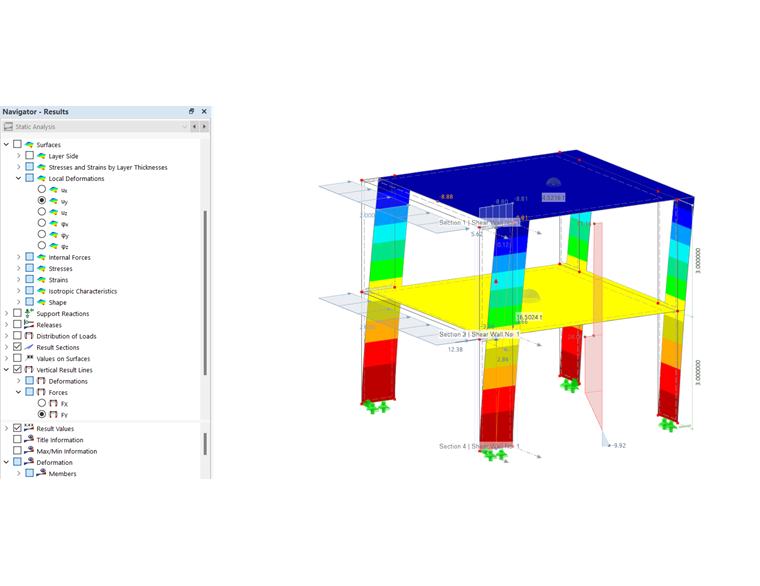

Przedstawienie linii wynikowych w modelu budynku

Ściany

Definiowanie ścian i belek-ścian zostało opisane we wcześniejszych rozdziałach niniejszej instrukcji. W tym przykładzie, ściana usztywniająca jest zdefiniowana na ścianie z drewna klejonego krzyżowo powierzchni 11 i 12.

Po zdefiniowaniu ścian usztywniających wyświetlane są dwie dodatkowe tabele wyników.

Tabela -Siły w ścianach- pokazuje siły całkowite oraz siły na jednostkę długości.

Siły te są przeliczane na siły prętowe w tabeli Siły w ścianach przy użyciu pręta wynikowego. Siły te są również wykorzystywane do wymiarowania ścian usztywniających w rozszerzeniu do wymiarowania betonu lub drewna. Siły te są również dostępne w Nawigatorze - Wyniki, podobnie jak normalne siły wewnętrzne pręta.

Ponadto ściany usztywniające automatycznie generują przekroje wynikowe w górnym i dolnym punkcie kondygnacji. Siła wypadkowa ściany jest tu wyświetlana graficznie, między innymi.

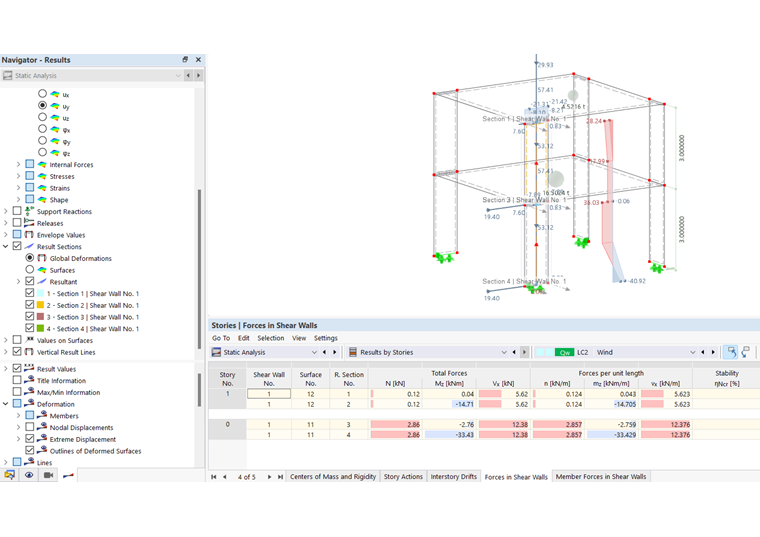

Analiza sił w ścianie Dlubal Software

Tabela Siły prętowe w ścianach pokazuje procentowe krytyczne obciążenie ściskające oraz ściskanie. W tym przykładzie jest on obliczany w przypadku obciążenia 1 w następujący sposób:

ηN_cr =N/N_cr =22,3kN/1737kN=1,28%

Kolumna ηN_c jest obliczana jako iloraz dopuszczalnej siły ściskającej i istniejącej siły ściskającej.

ηN_c =N/N_c =22,3 kN/2 520 kN=0,89%

N_c =f_ck =2,1 kN/cm²*1200 cm²=2,520 kN

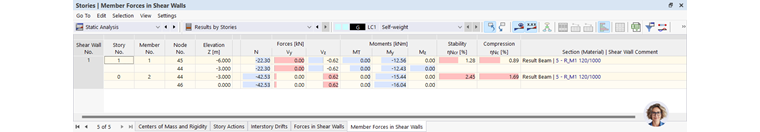

Siły prętowe w ścianach
