Software pro analýzu napětí

Analýza napětí prutů, ploch, těles a kontaktů

Pomocí statického MKP softwaru RFEM a programu pro prutové konstrukce RSTAB lze provádět analýzu napětí 2D a 3D konstrukcí.

V programu RSTAB probíhá analýza napětí prutových průřezů, v RFEM také ploch a těles. Kromě normálových a smykových napětí lze v programu RFEM počítat také kontaktní napětí.

Statické výpočty 2D a 3D konstrukcí metodou konečných prvků (MKP)

MKP program RFEM pro statické výpočty tvoří základ modulárního programového systému. RFEM slouží k zadávání konstrukcí, materiálů a zatížení pro rovinné a prostorové konstrukční systémy, které se skládají z desek, stěn, skořepin a prutů (nosníků). Zároveň umožňuje vytváření smíšených konstrukcí a modelování těles a kontaktních prvků.

Program RFEM pro statické výpočty metodou konečných prvků

Statické výpočty prutových konstrukcí

Program RSTAB pro prostorové prutové konstrukce má obdobný rozsah funkcí jako program RFEM. Vzhledem ke zvláštnímu důrazu na prutové, rámové a příhradové konstrukce je ovládání programu snadné. Proto je RSTAB již po mnoho let nejlepší volbou pro statické výpočty.

Program RSTAB pro statické výpočty prutových konstukcí

Přídavné moduly pro RFEM/RSTAB

Pro navrhování konstrukcí z různých materiálů, jako železobeton, předpjatý beton, ocel, hliník, dřevo a sklo, je v programech RFEM/RSTAB k dispozici celá řada užitečných přídavných modulů.

Tyto moduly umožňují nelineární, stabilitní a dynamickou analýzu nebo navrhování spojů a form-finding lanových a membránových konstrukcí.

Přídavné moduly pro RFEM/RSTAB

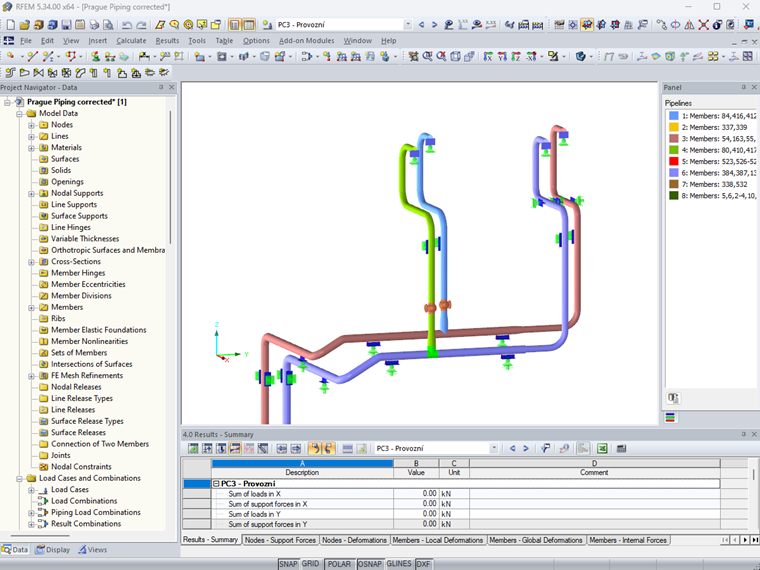

Analýza napětí v potrubí

Přídavný modul RF‑PIPING Design porovnává existující napětí v potrubí s dovolenými napětími podle norem EN 13480‑3, ASME B31.1 a ASME B31.3.

Posouzení v modulu RF‑PIPING Design je založeno na modelu potrubí vytvořeném v modulu RF‑PIPING.

Rozhraní pro výměnu dat

Programy společnosti Dlubal Software umožňují hladce uplatňovat při projektování principy informačního modelování budov (BIM). Pro výměnu dat z příslušných digitálních modelů stavby s programy RFEM nebo RSTAB lze použít některá z mnoha různých rozhraní.

Informační modelování budov (BIM)

Podpora a školení

Zákaznický servis je základním pilířem filozofie společnosti Dlubal Software. Nabízíme Vám dále veškerou podporu potřebnou pro Vaši každodenní práci.

Projekty zákazníků | Analýza napětí

Návrh 3D ocelového styčníku metodou objemových konečných prvků, Nizozemsko

Pro analýzu prostorového ocelového styčníku v rámci projektu v Rotterdamu použila společnost ADS Ertner program IDEA CONNECTION. Program počítá ocelové spoje metodou CBFEM, při níž se každý tenkostěnný profil modeluje pomocí 2D plochy s nelineárními materiálovými vlastnostmi, nelineárními šrouby a nelineárními svary.
Projekty zákazníků | Analýza napětí

Nová indická výzkumná stanice Bharati, Antarktida

Během antarktických letních měsíců let 2010/2011 a 2011/2012 byla na východě Antarktidy pro indické Ministerstvo věd o Zemi postavena nová výzkumná stanice. Návrh a posouzení pochází z německých kanceláří architektů „bof architekten” a inženýrské společnosti „IMS” v Hamburgu.

Celý konstrukční systém se skládá z ocelové konstrukce pláště a celkem 134 speciálních kontejnerů spojených pro lepší přenos svislého a vodorovného zatížení. Statický výpočet byl proveden německou statickou kanceláří KSF z Bremerhavenu.
Projekty zákazníků | Analýza napětí

Bludiště v Genku, Belgie

U příležitosti desátého výročí kulturního centra C‑Mine v belgickém městě Genk, které se nachází v oblasti bývalého uhelného dolu Winterslag, bylo vytvořeno ocelové bludiště.
Instalace dočasné ocelové konstrukce na ploše 1 400 m² trvala téměř jeden měsíc.
Projekty zákazníků | Analýza napětí

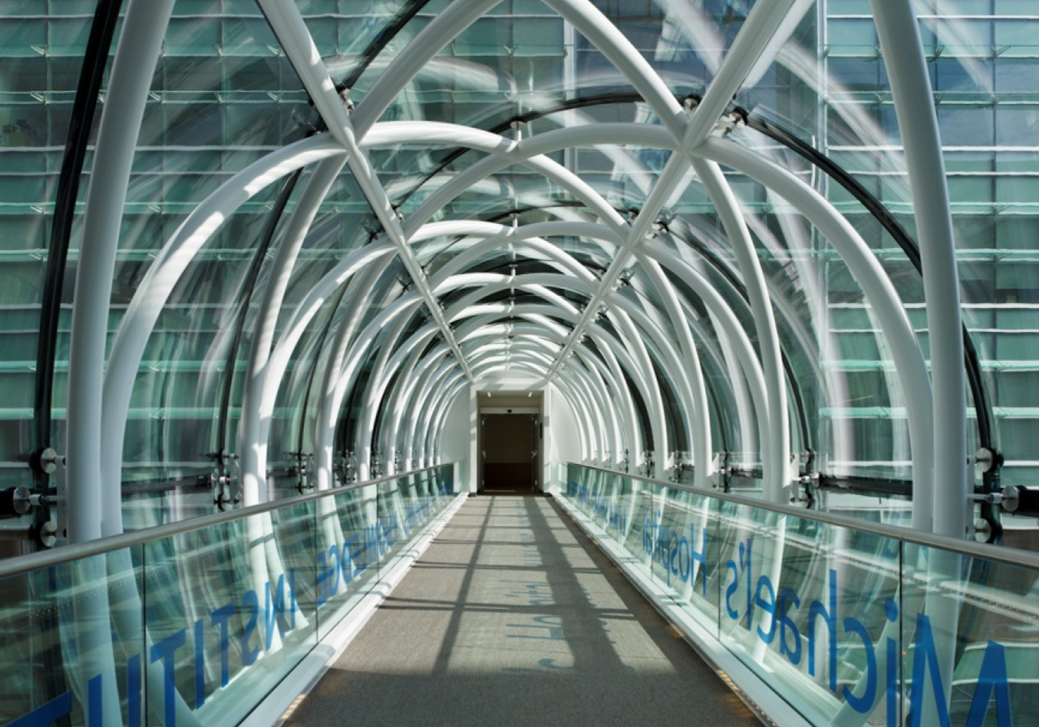

Most pro pěší Shuter Street Bridge v Torontu, Kanada

30metrový skleněný most pro pěší spojuje nemocnici sv. Michala s novým výzkumným centrem Li Ka Shing Knowledge Institute v Torontu.
Nosná konstrukce se skládá z několika oválných ocelových prstenců, které jsou vzájemně spleteny.
Projekty zákazníků | Analýza napětí

Přeprava domu Pipi Dlouhé Punčochy, Nizozemsko

Na konci roku 2013 se poblíž nizozemského Amsterdamu uskutečnil náročný transport domu nazývaného „Vechthoeve“ na vzdálenost 500 metrů. Dřevěný dům je známý také jako dům Pipi Dlouhé Punčochy. Vila musela být přemístěna, protože se zde plánuje rozšíření dálnice A1.
Projekty zákazníků | Analýza napětí

Candlewood Suites v Redstone Arsenal v Huntsville, Alabama, USA

Budova Candlewood Suites na vojenské základně Redstone Arsenal v Huntsville v americkém státě Alabama, otevřená v roce 2016, je první hotel z křížem lepeného dřeva v USA.

Tato čtyřpatrová budova s 92 jednotkami slouží pro ubytovací potřeby vojenské základny.
Projekty zákazníků | Analýza napětí

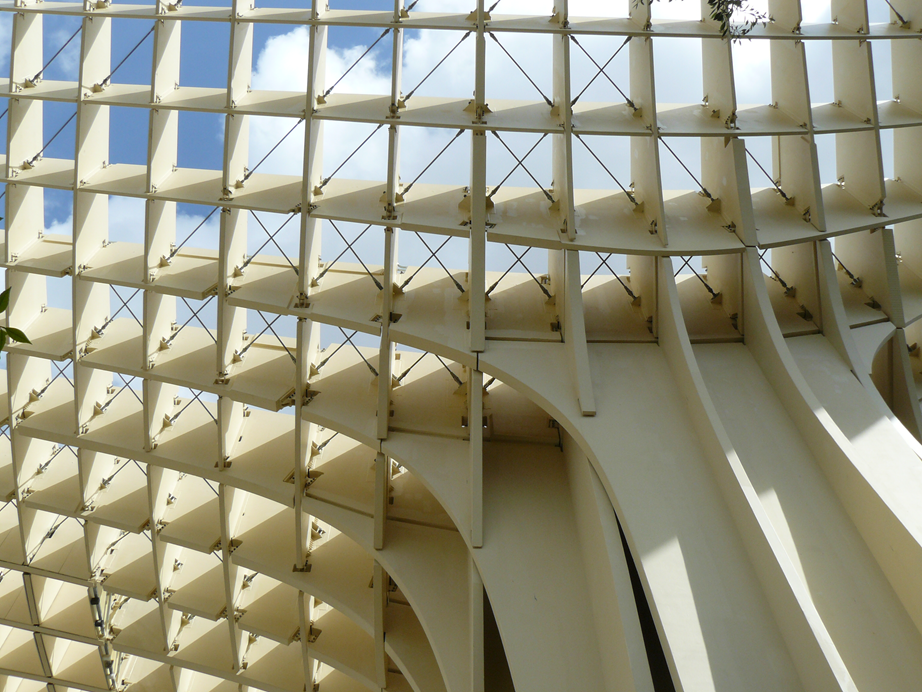

Metropol Parasol v Seville, Španělsko

Metropol Parasol je hybridní konstrukce ze dřeva, betonu, oceli a ocelobetonu.
Nejzajímavější a nejvíce působivá část budovy je přístupná střešní konstrukce z vícevrstvých lepených panelů typu LVL Kerto‑Q.
Projekty zákazníků | Analýza napětí

Segmentová brána s klopou pro lanovku Niederfinow, Německo

Stavidlo má regulovat výšku vodní hladiny zdymadla Niederfinow s novým lodním výtahem na východním konci havelsko-oderského kanálu v Braniborsku.

Stavba by měla zvýšit nedostatečnou přepravní kapacitu kanálu.
Projekty zákazníků | Analýza napětí

Průmyslové filtrační zařízení, Německo

Projekt pro navržení filtračního zařízení a sušičky včetně míchacího stroje vyžadoval kompletní analýzu napětí a deformací v programu RFEM.
Mimořádnou návrhovou úlohu představovalo náročné modelování konstrukce obsahující 1 424 ploch, 158 těles a 425 prutů.
