Scena 3D in DXF

L'esportazione della scena 3D offre la possibilità di esportare i contorni degli oggetti visibili nell'area di lavoro nel formato DXF.

Scena 3D di un progetto di costruzione esportata come file DXF. Chiarezza sul processo di esportazione nei formati CAD.
Esportazione scena 3D nel formato DXF

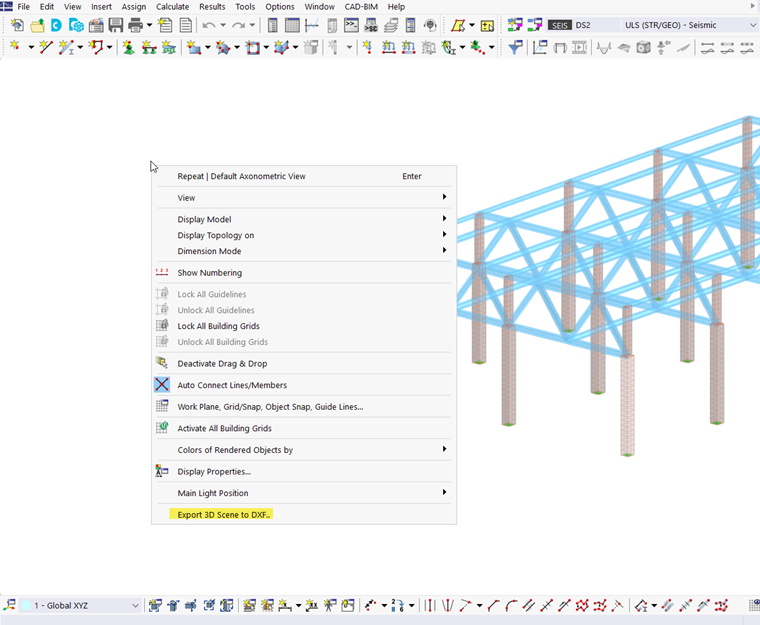

Facendo clic con il tasto destro del mouse nell'area di lavoro, si richiama il menu contestuale. Con l'opzione Esporta scena 3D in DXF viene generato un file DXF con gli oggetti visibili nell'area di lavoro.

Opzione per esportare una scena 3D nel formato DXF nel processo di costruzione. Specifiche tecniche dettagliate e visualizzazione della struttura.
Esportazione scena 3D in formato DXF
Importante

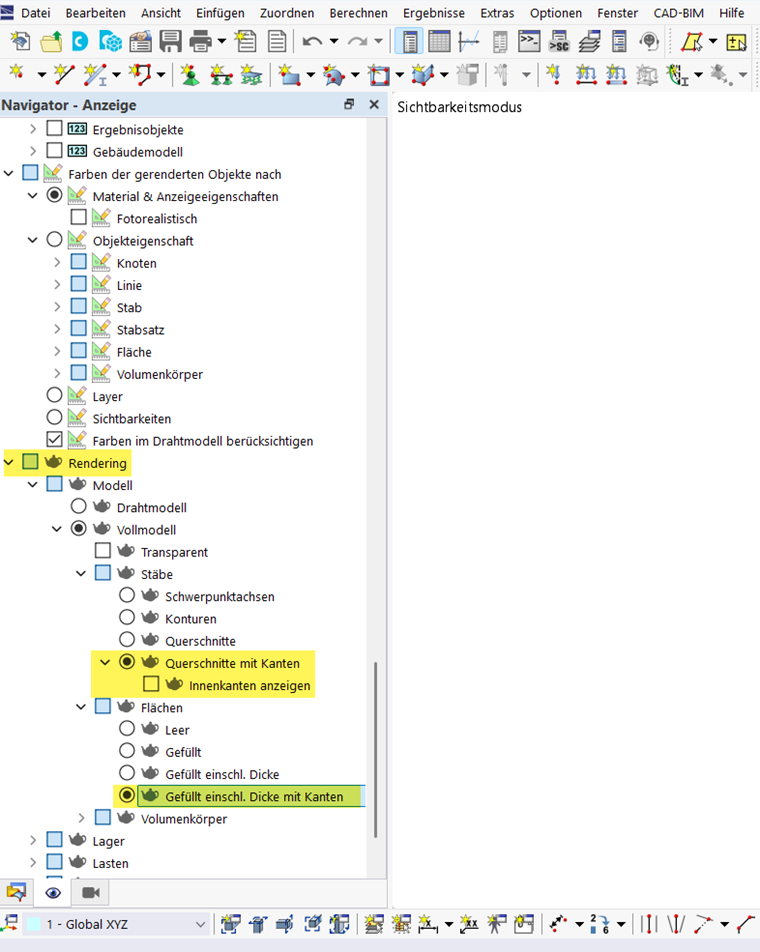

Per trasferire i contorni degli oggetti, il rendering nel navigatore di visualizzazione deve essere rappresentato con bordi per i rispettivi oggetti.

Rendering di oggetti di bordi per l'esportazione come file DXF. Mostra i dettagli dei bordi strutturati per una rappresentazione precisa.
Rappresentazione di oggetti con bordi per l'esportazione DXF

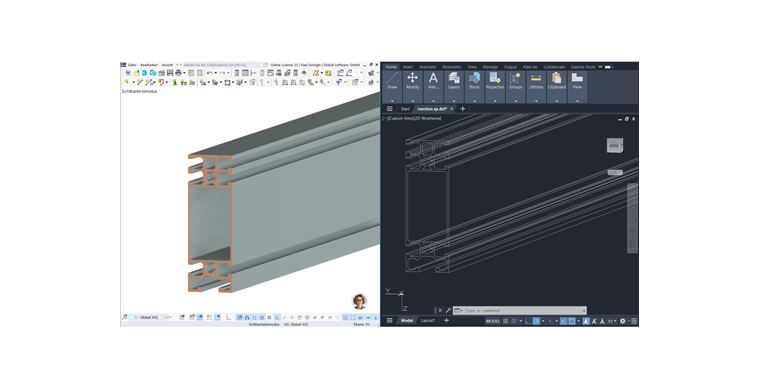

Questo consente l'esportazione dei contorni delle sezioni trasversali.

Esportazione delle linee di contorno e contorno di sezione nella software di analisi strutturale. Precisione tecnica nella raffigurazione delle caratteristiche strutturali.
Esportazione di linee di sezione e dettagli di contorni
