Scène 3D au format DXF

L’exportation de scène 3D permet d’exporter les contours des objets visibles dans l’espace de travail au format DXF.

Scène 3D de projet de construction exportée au format de fichier DXF. Clarté sur le processus d’exportation vers des formats CAO.
Exportation de la scène 3D au format DXF

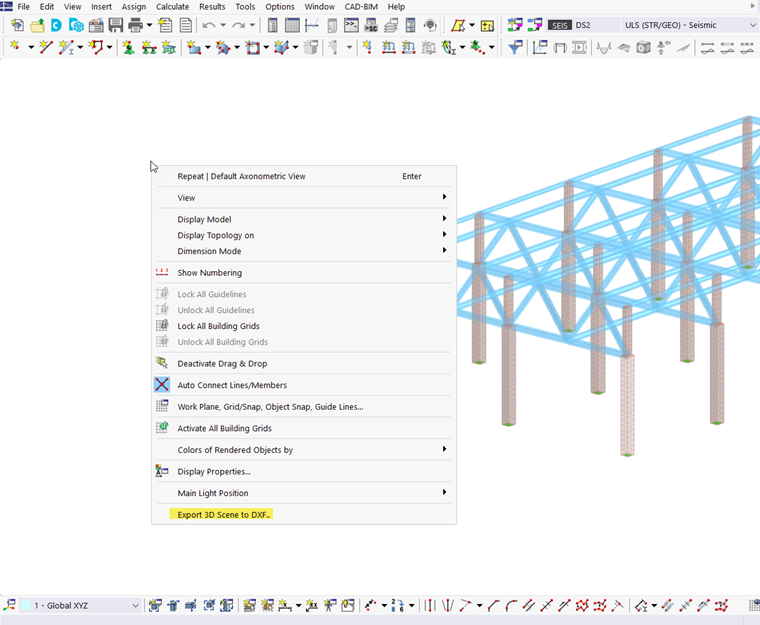

Cliquez-droit dans l’espace de travail pour ouvrir le menu contextuel. L’option Exporter la scène 3D au format DXF un fichier DXF est créé avec les objets visibles dans l’espace de travail.

Option d’exportation d'une scène 3D au format DXF et visualisation de la structure dans le flux de travail
Exportation de scène 3D au format DXF
Important

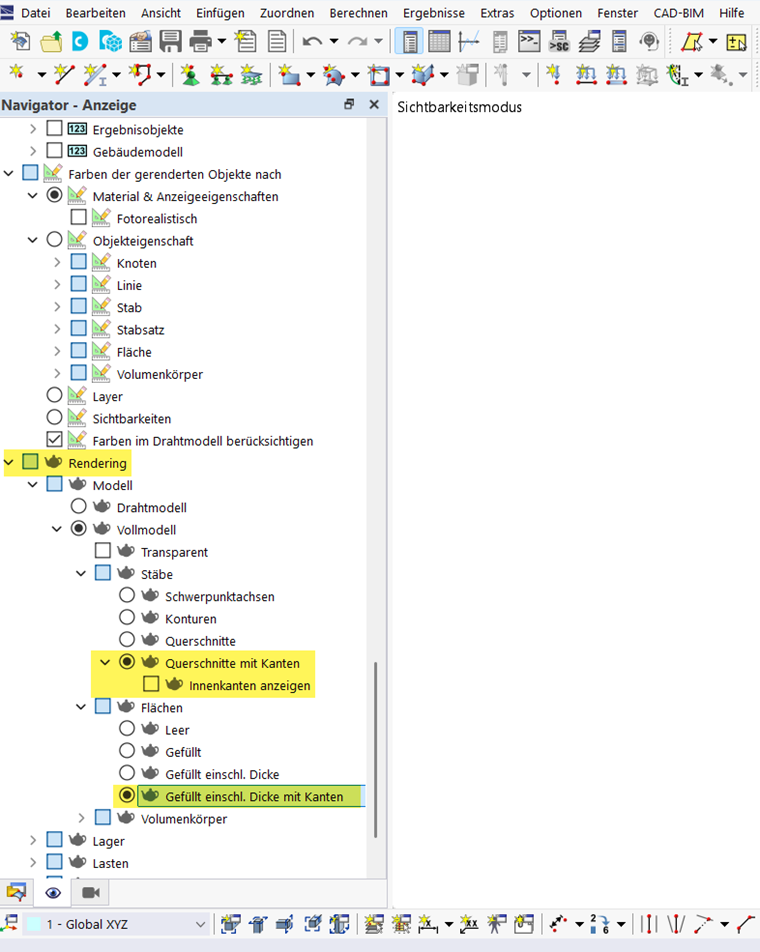

Pour transférer les contours des objets, le rendu dans le Navigateur - Afficher doit être représenté avec les arêtes pour les objets respectifs.

Rendu d’objets de contour pour l’exportation en tant que fichier DXF. Montre des détails de contour structurés pour une représentation précise.
Affichage des objets avec bordures pour l’exportation DXF

Cela permet l’exportation des contours des sections.

Export de lignes référenecs et de contour de section vers un logiciel de calcul de structure. Précision technique dans la représentation des caractéristiques structurelles.
Exportation des lignes de section et des détails de contour
