Scena 3D w DXF

Eksport sceny 3D oferuje możliwość eksportu konturów widocznych obiektów w obszarze roboczym do formatu DXF.

Plik DXF przedstawiający 3D-scenę projektu budowlanego. Przegląd procesu eksportu do formatów CAD.
Eksport scen 3D w formacie DXF

Jeśli klikniesz w obszarze roboczym prawym przyciskiem myszy, wywołujesz menu kontekstowe. Opcja Eksportuj scenę 3D do DXF tworzy plik DXF z widocznymi obiektami w obszarze roboczym.

Opcja eksportu sceny 3D do formatu DXF w procesie projektowania. Szczegółowe dane techniczne i wizualizacja konstrukcji.
Eksport scen 3D w formacie DXF
Ważne

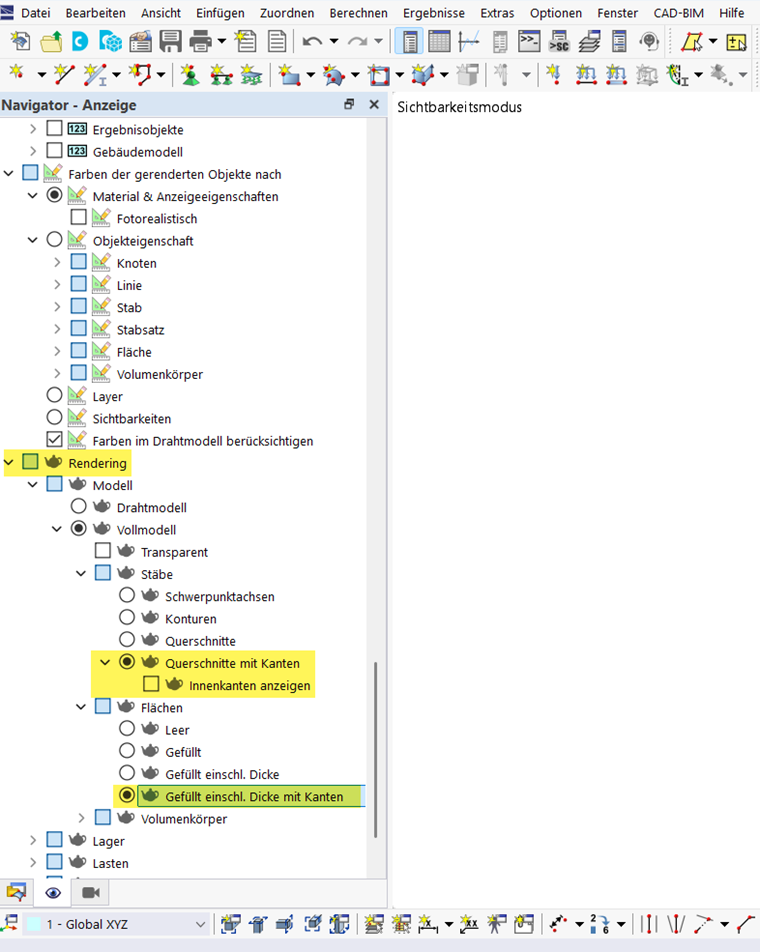

Aby przenieść kontury obiektów, rendering w Nawigatorze Widoków dla odpowiednich obiektów musi być przedstawiony z krawędziami.

Renderowanie obiektów krawędzi do eksportu jako plik DXF. Pokazywanie szczegółów krawędzi dla precyzyjnego zobrazowania.
Wizualizacja obiektów z krawędziami do eksportu DXF

Dzięki temu eksport konturów przekrojów jest możliwy.

Eksport obrysów szablonów i konturów przekrojów w oprogramowaniu do analizy statyczno-wytrzymałościowej. Techniczna precyzja w odwzorowaniu cech konstrukcyjnych.
Eksport linii przekroju i szczegółów konturów
