3D-Szene in DXF

Der 3D-Szene-Export bietet die Möglichkeit die Konturen der sichtbaren Objekte im Arbeitsbereich in das DXF-Format zu exportieren.

3D-Szene eines Bauprojekts als DXF-Datei exportiert. Klarheit über den Exportprozess in CAD-Formate.
3D-Szenenexport im DXF-Format

Wenn Sie mit der rechten Maustaste in den Arbeitsbereich klicken, rufen Sie das Kontextmenü auf. Mit der Option 3D-Szene in DXF exportieren wird eine DXF-Datei mit den sichtbaren Objekten im Arbeitsbereich erzeugt.

Option zur Exportierung einer 3D-Szene in das DXF-Format im Konstruktionsprozess. Detaillierte technische Angaben und Strukturvisualisierung.
Exportieren von 3D-Szenen als DXF-Format
Wichtig

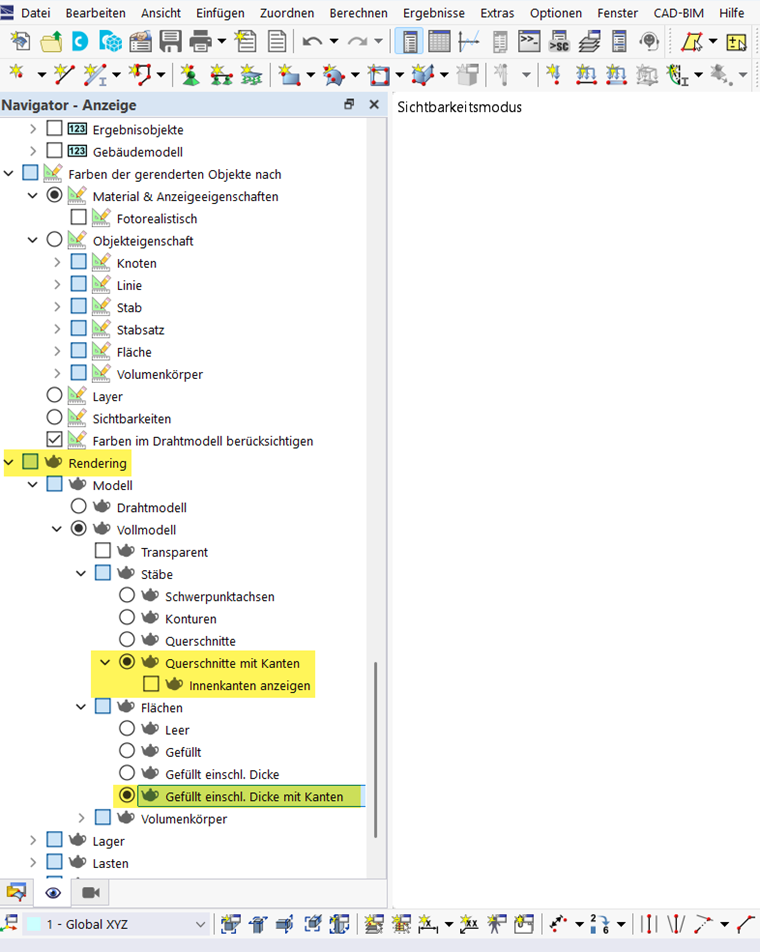

Um die Konturen der Objekte zu übertragen, muss das Rendering im Anzeige-Navigator für die jeweiligen Objekte mit Kanten dargestellt werden.

Rendering von Kantenobjekten zum Export als DXF-Datei. Zeigt Details strukturierter Kanten für präzise Darstellung.
Objektdarstellung mit Kanten für DXF Export

Damit ist der Export von Querschnittskonturen möglich.

Export von Umrandungslinien und Querschnittskonturen in statischer Analyse-Software. Technische Präzision in der Abbildung von Strukturmerkmalen.
Export von Querschnittslinien und Konturendetails
