Определение поверхностей

Стены

При копировании линий вверх были созданы три поверхности. Чтобы проверить их свойства, выберите все поверхности, нарисовав окно по всей модели. Затем дважды щелкните по одной из выбранных поверхностей стены.

В области 'Тип жесткости' был выделен ' Без толщины '. Откройте список и выберите тип жесткости Стандартная (1).

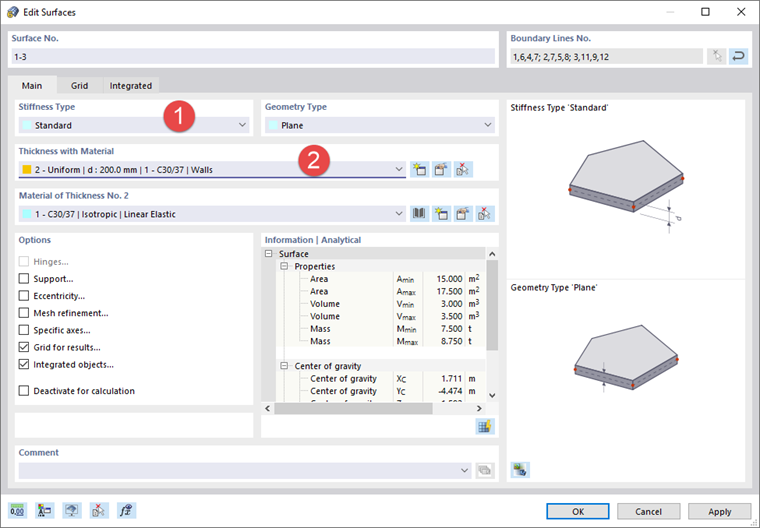

01 Определение типов жесткости и толщины для поверхностей стен

В области 'Толщина с материалом' выберите номер толщины. 2 , заданная для стен (2).

Нажмите ОК . При щелчке в пустой рабочей области для отмены выбора цвет поверхностей меняется с красного на серый.

Плиты

Чтобы добавить плиты, нажмите кнопку на панели инструментов.

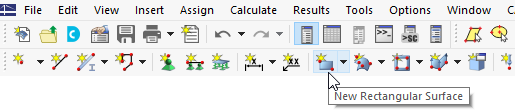

03 Кнопка «Новая прямоугольная поверхность»

Откроется диалоговое окно ' Новая прямоугольная поверхность '.

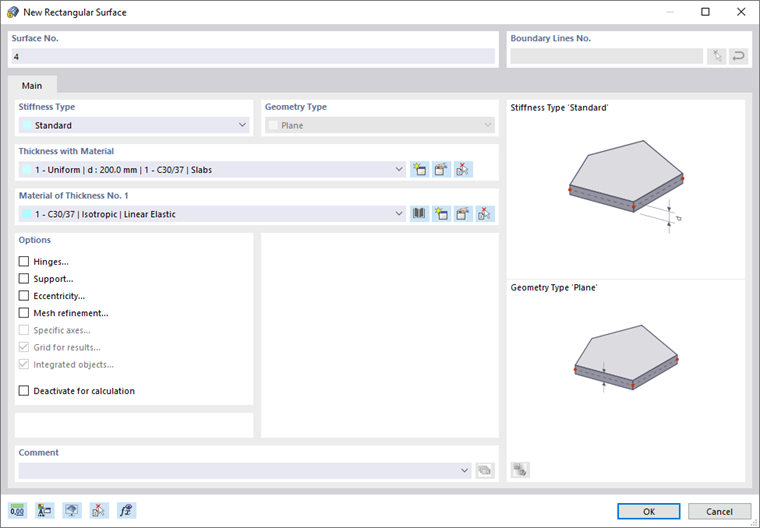

04 Диалоговое окно «Новая прямоугольная поверхность»

Убедитесь, что тип жесткости Стандартная и номер материала Устанавливается 1 для плит. Затем нажмите OK , чтобы начать графическое определение поверхности.

Задайте нижнюю плиту, щелкнув по ее диагональным углам - например, узел 9 , а затем узел 11 . (Нет необходимости регулировать рабочую плоскость, потому что узлы плиты уже существуют.)

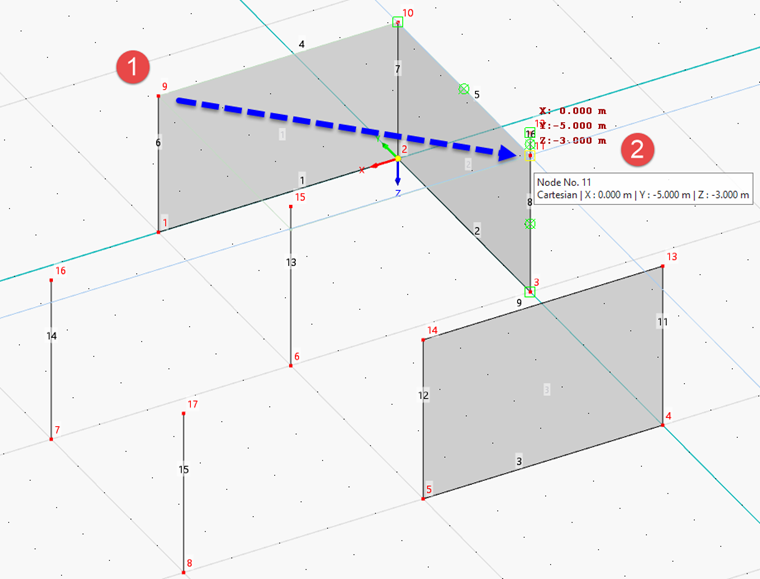

05 Определение противоположных узлов первой плиты

Поскольку тип жесткости и толщина применяются также ко второй плите, продолжите настройку поверхностей. Нажмите, например, на узлы 15 и 13 , чтобы задать верхнюю плиту.

Щелкните правой кнопкой мыши, чтобы выйти из функции ' Новая прямоугольная поверхность '.

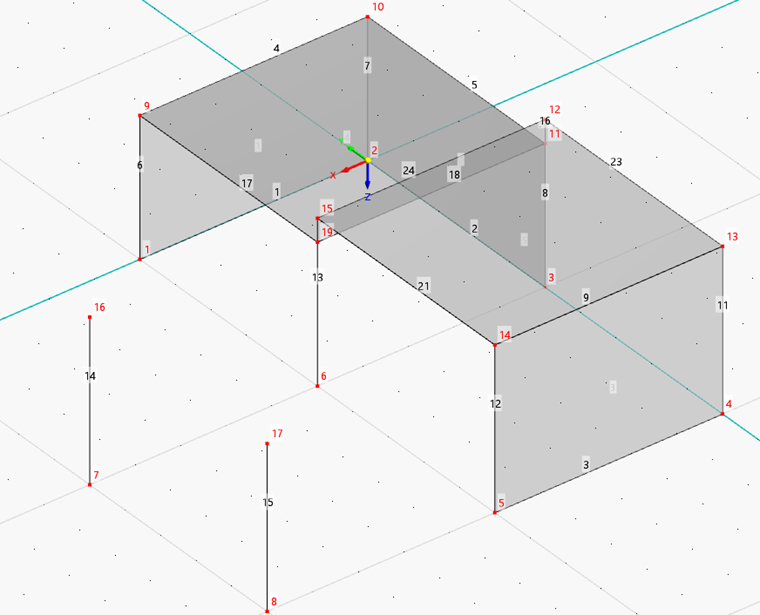

06 Две плиты

Соединительная поверхность

Чтобы без проблем создать вертикальную поверхность между плитами, необходимо переделать перекрывающиеся линии 8 и 10, а также линию 13.

Разделительные линии

Нажмите кнопку на панели инструментов, чтобы активировалась функция ' Соединить линии '. Затем нарисуйте окно по всей модели.

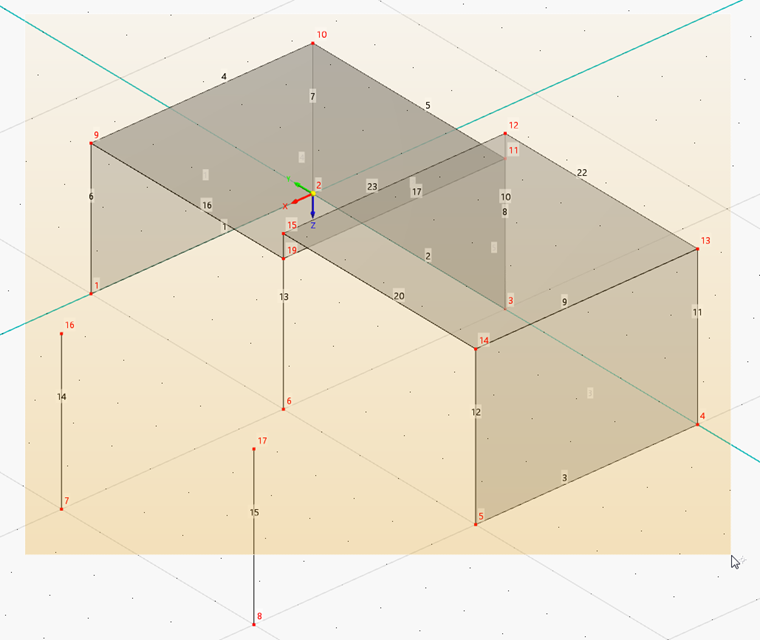

08 Разделение линий путем рисования над ними окна

Перекрывающиеся линии заменяются непрерывными. Строка 13 разделена на две строки.

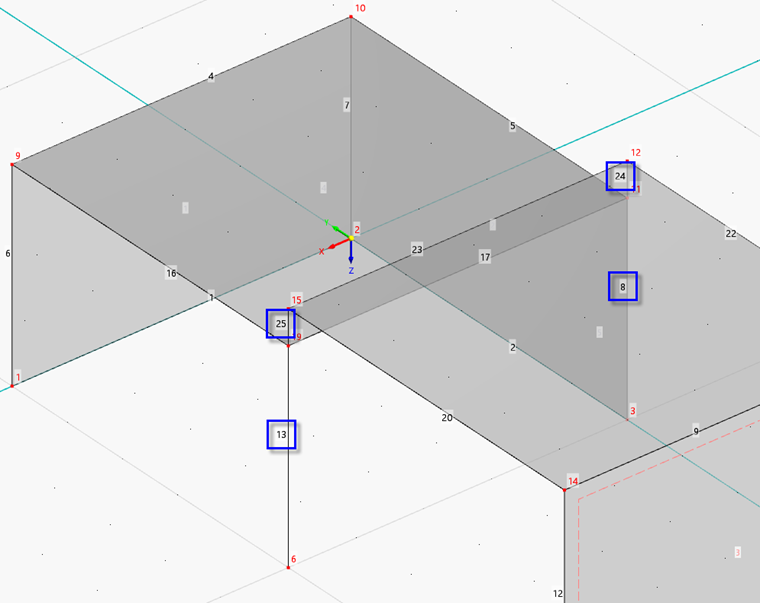

09 Разделенные линии

Щелкните правой кнопкой мыши в пустой области рабочей области или нажмите Esc , чтобы выйти из функции.

Определение поверхности с помощью граничных линий

Можно было бы создать соединительную поверхность, снова задав прямоугольник. В качестве альтернативы, эту поверхность можно создать, выбрав ее граничные линии.

Нажмите рядом с кнопкой ' Новая прямоугольная поверхность ', чтобы открыть список форм поверхностей.

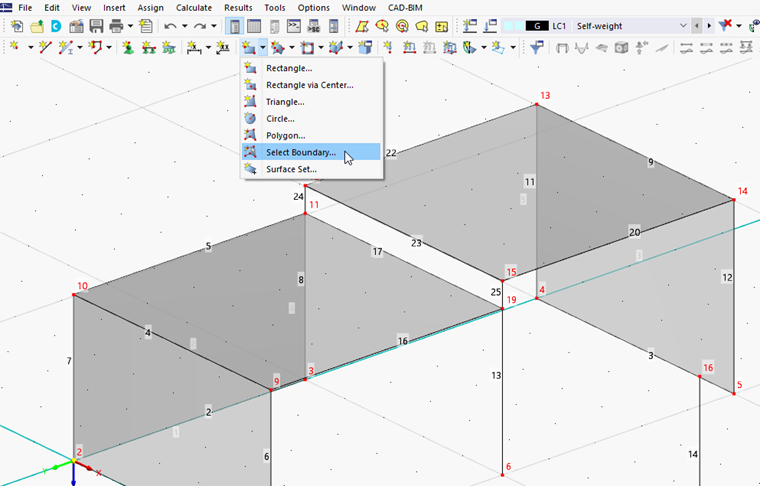

11 Список форм поверхностей с кнопкой «Выбрать границу»

В области 'Толщина с материалом' выберите номер толщины. 2 , заданная для стен.

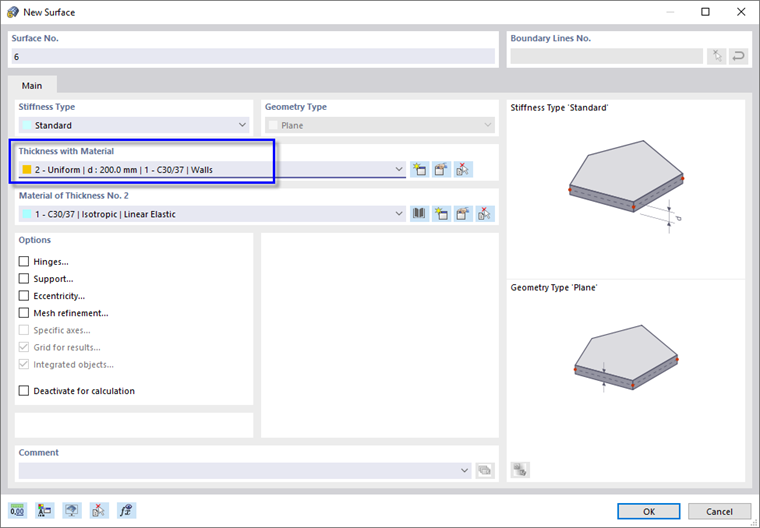

12 Определение типа толщины для соединительной поверхности

Нажмите ОК . Затем выберите линии 17 и 23–25 , чтобы задать поверхность между плитами.

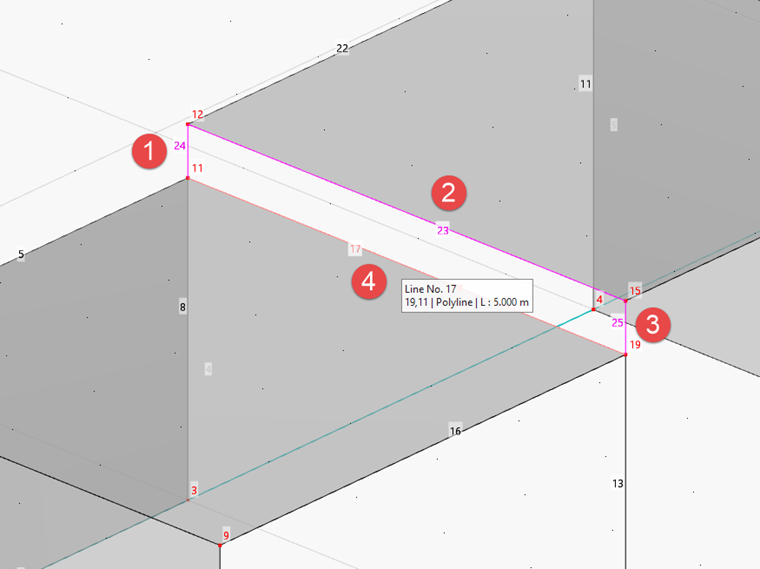

13 Выбор граничных линий соединительной поверхности

После выбора последней из четырех граничных линий, поверхность № 6. Щелкните правой кнопкой мыши, чтобы выйти из функции ' Выбрать границу '.
