Так как все поверхности в модели имеют одинаковую толщину, было бы достаточно использовать один тип толщины. Тем не менее, необходимо задать два типа - один для плит, а другой для стен. Это облегчит глобальное изменение, например, толщины плит или стен, согласно требованиям расчета. Кроме того, это может быть полезно при проверке результатов.

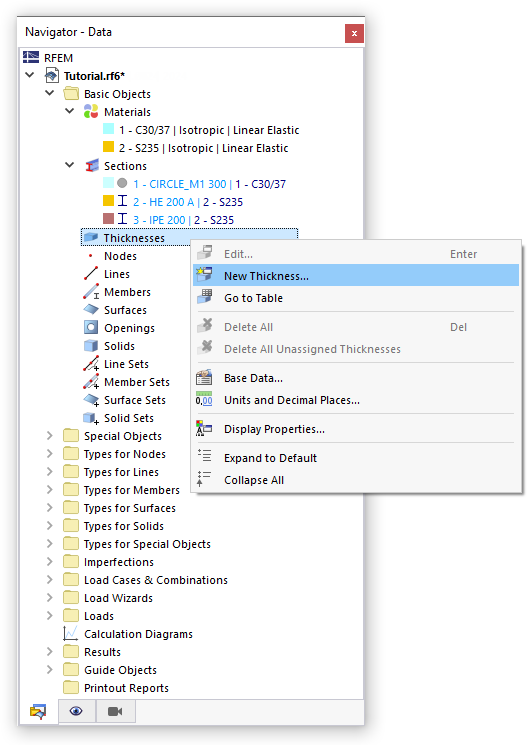

Щелкните правой кнопкой мыши на запись Толщины в навигаторе, чтобы открыть контекстное меню. Выберите параметр « Новая толщина ».

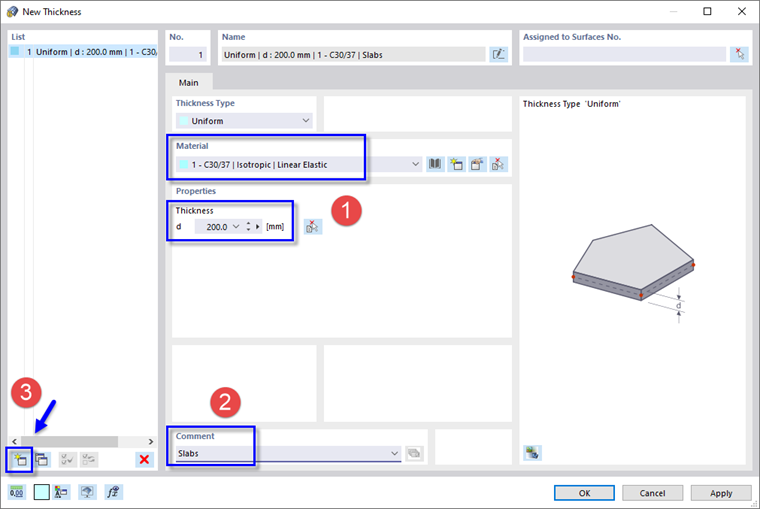

Откроется диалоговое окно 'Новая толщина'.
Убедитесь, что установлено C30/37. Затем введите 200 мм, чтобы задать толщину (1). В области 'Комментарий' можно ввести Плиты , чтобы обозначить тип толщины (2).
Чтобы продолжить, нажмите на
в нижнем левом углу диалогового окна (3).

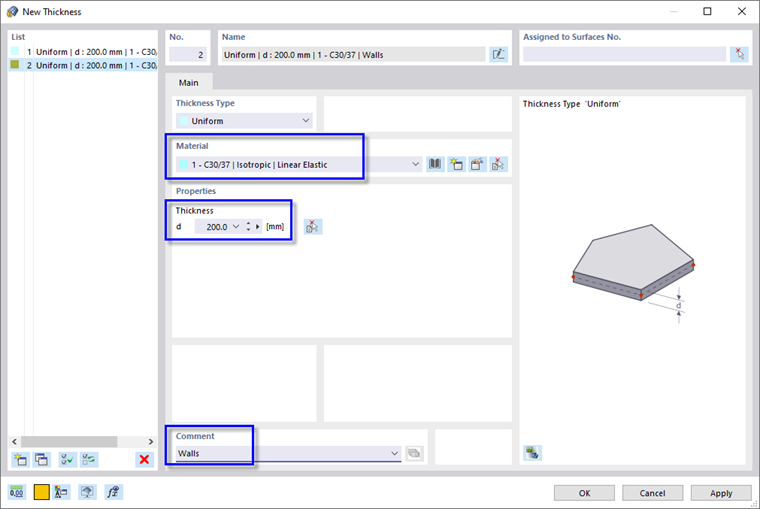

Убедитесь, что для материала задано значение C30/37. Потом снова введите 200 мм. Для второго типа введите Стены в области 'Комментарий'.
Нажмите OK , чтобы сохранить данные.

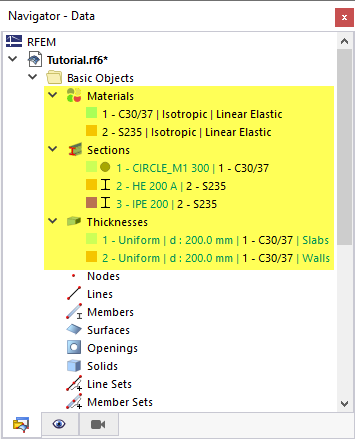

Теперь заданы все основные типы объектов. На следующих этапах мы можем создать геометрические объекты модели.
