Шарниры

Балки платформы прикреплены к бетонному ребру и к балке рамы. Поскольку здесь нет жесткого соединения, балки не могут передавать изгибающие моменты в ребре и раме.

Выберите номер профиля. 3 - IPE 200 в навигаторе. Все стержни с данным сечением будут выделены на графике.

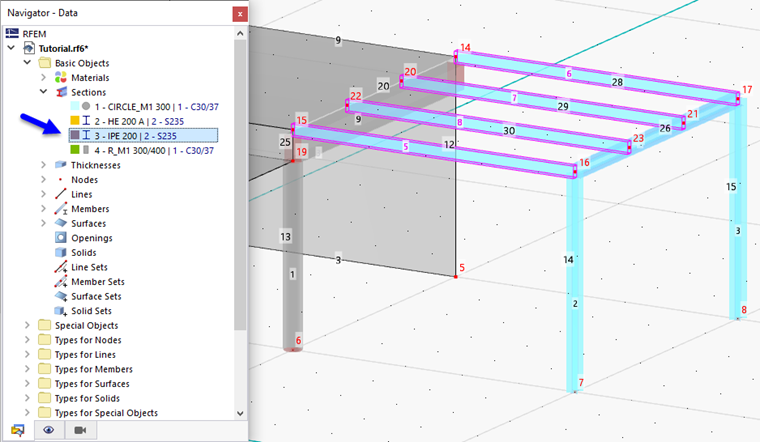

01 Выбор элементов по сечению в навигаторе

Дважды щелкните по одной из выбранных балок. В диалоговом окне 'Изменить стержни' выберите параметр Шарниры .

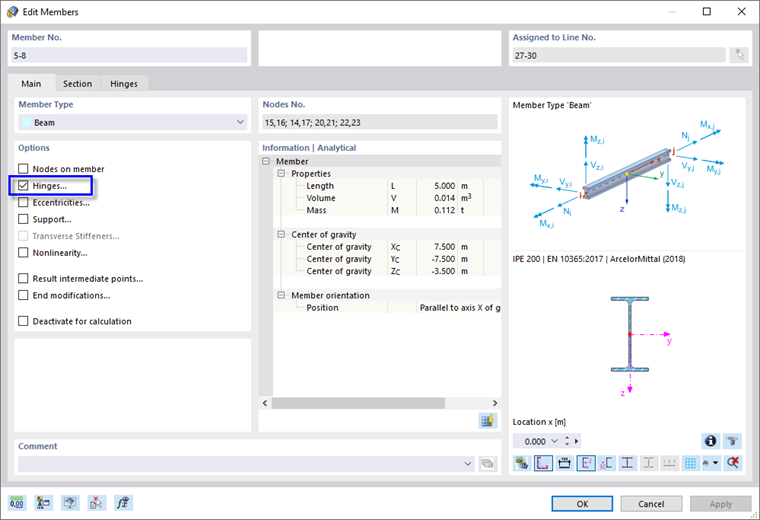

02 Диалоговое окно «Изменить элементы»

Выберите вкладку Шарниры (1). Затем нажмите кнопку , чтобы задать новый тип шарнира (2).

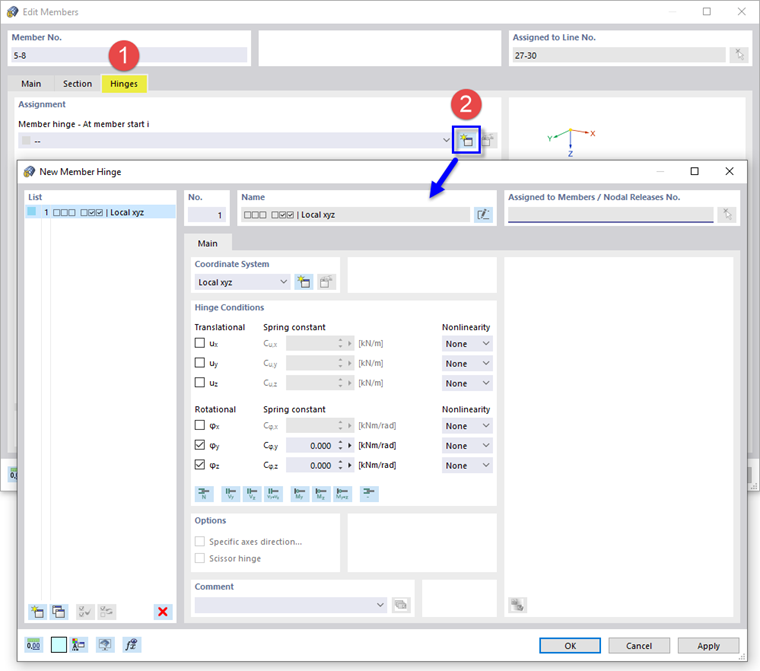

04 Определение нового шарнира

В диалоговом окне 'Шарнир нового стержня' задан тип моментного шарнира (φ_y, φ_z ). Вокруг местных осей y и z стержня не передаются изгибающие моменты. Нажмите OK .

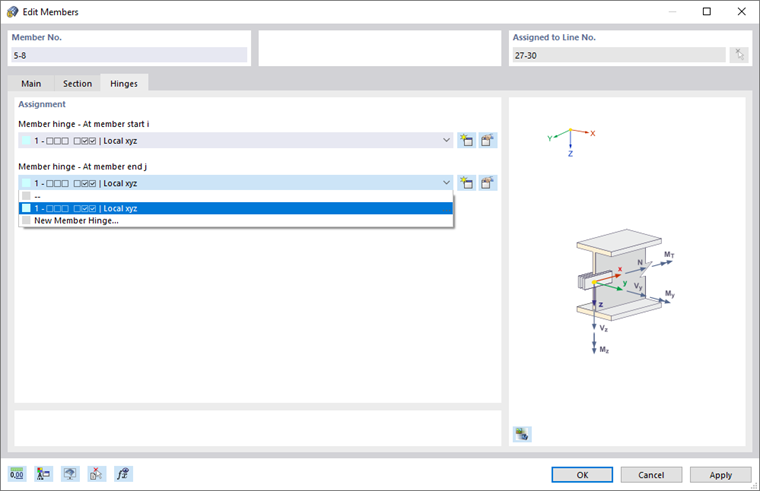

05 Привязка шарнира к концу стержня

Чтобы назначить этот шарнир также и на другом конце стержня, откройте список в разделе ' На конце стержня j '. Выберите тип шарнира № 1 .

Нажмите OK , чтобы назначить шарниры обоим концам выбранных стержней. Петли обозначены на графике небольшими кружками.

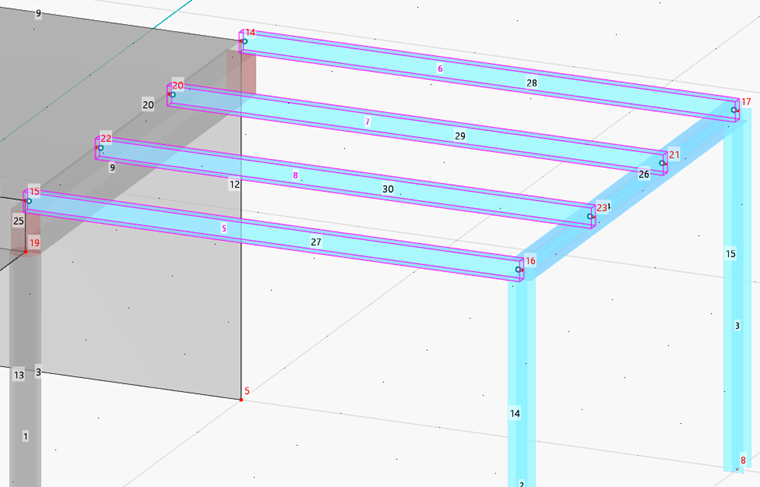

06 Несущие балки с шарнирами
