Результаты по объектам

Также можно проверить результаты отдельных объектов с помощью панели управления. Здесь можно определить только стержни, поверхности или линии, результаты которых будут отображаться отдельно. В отличие от «видимости», модель отображается полностью.

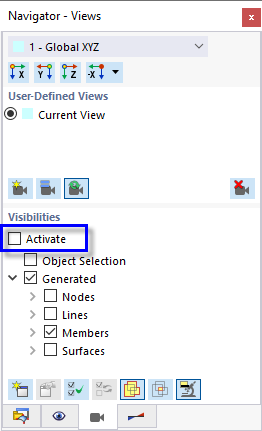

Отключите все возможности видимости, сняв флажок Активировать в навигаторе ' - Виды '.

01 Деактивация видимости

Каркасная балка

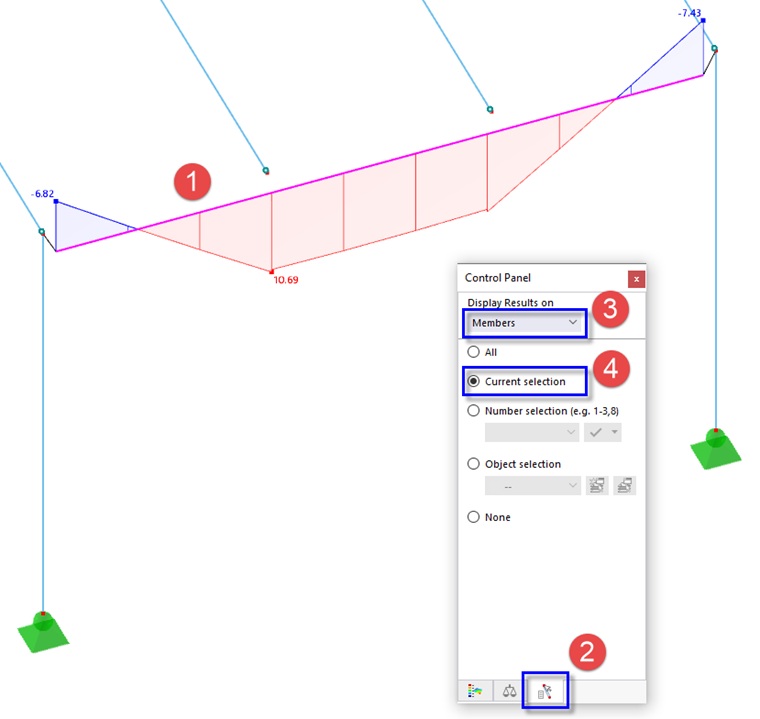

Выберите рамную ферму (стержень № 4 ), щелкнув по ней (1). Затем щелкните по вкладке на панели управления (2). Убедитесь, что в области 'Отображать результаты на' (3) установлена опция Стержни . Выберите опцию Текущий выбор (4), чтобы отображались только моменты выбранной балки.

03 Применение текущего выбора для отображения моментов каркасной фермы

Чтобы снова отобразить изгибающие моменты всех стержней, выберите Все .

Верхняя плита

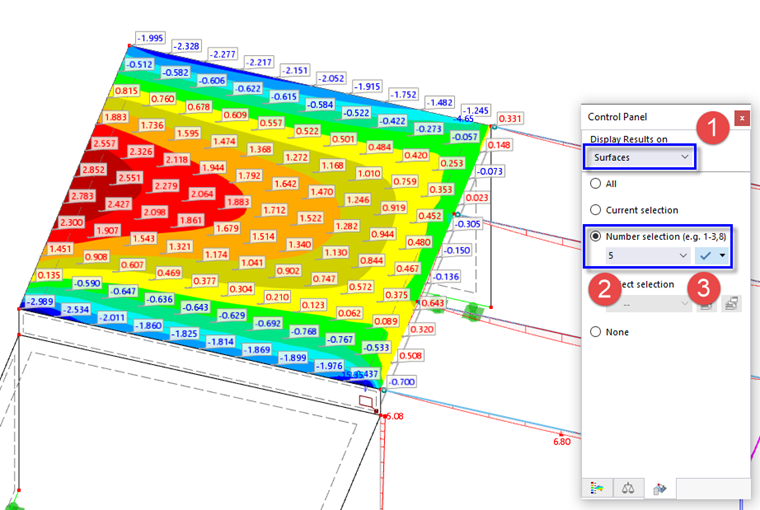

Чтобы применить выбор к поверхностям, выберите Поверхности из списка в области 'Отобразить результаты на' (1). Затем введите номер поверхности. 5 - верхняя плита - в поле 'Выбор номера' (2). Нажмите кнопку справа от него (или нажмите ENTER), чтобы применить этот выбор (3).

05 Выбор результатов на поверхности по номеру

При проверке ' поверхностей | Таблица «Основные напряжения» ', вы увидите, что результаты отображаются только для данной поверхности.

Сбросьте отображение результатов, снова выбрав опцию Все .
