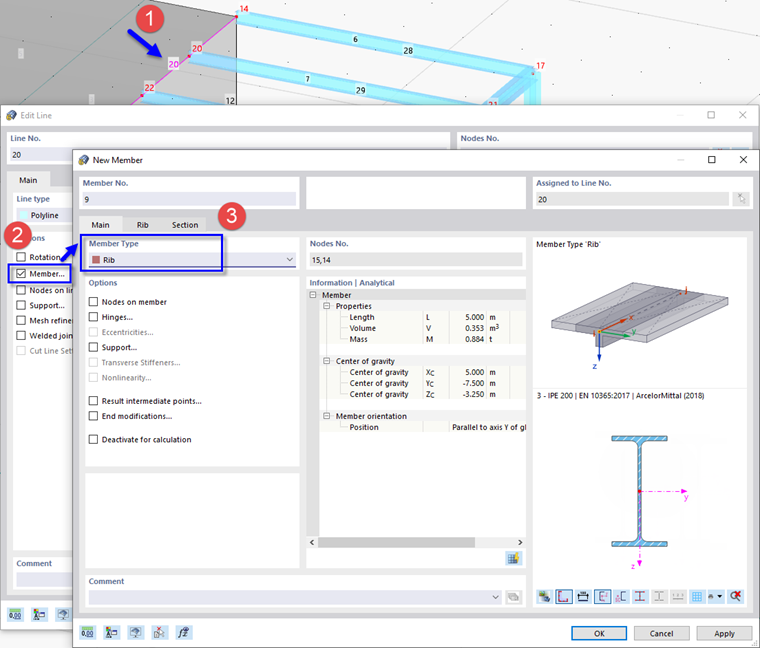

Чтобы задать балку перекрытия под плитой, дважды щелкните по линии (№ 20 ) (1). Затем снова выберите возможность «Стержень» (2).
В диалоговом окне 'Новый стержень' выберите тип стержня "Ребро" из списка (3).
Выберите вкладку Ребро , которая была добавлена.

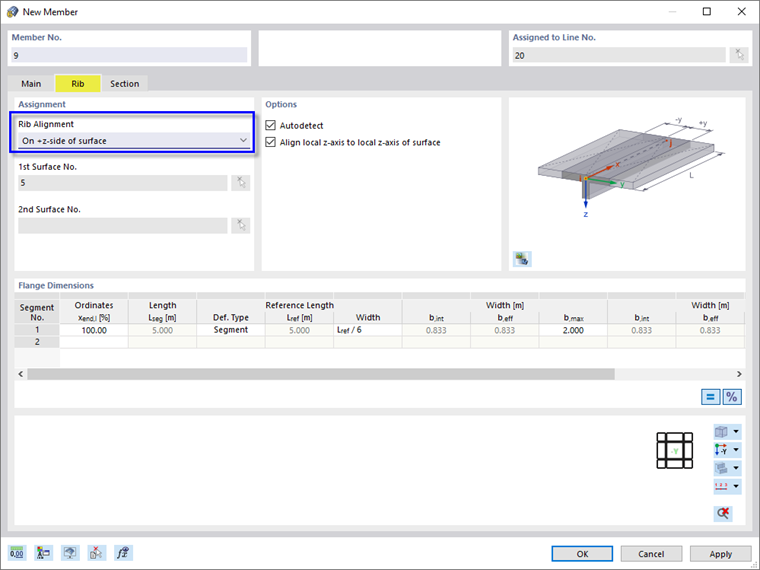

Убедитесь, что в области 'Выравнивание ребра' задано значение На стороне поверхности +z , так что ребро будет расположено под поверхностью (ось z соответствующей поверхности направлена вниз). Если это не так, откройте список и выберите соответствующий вариант.
Стальной профиль требует доработки. Перейдите на вкладку Сечение , чтобы изменить его.

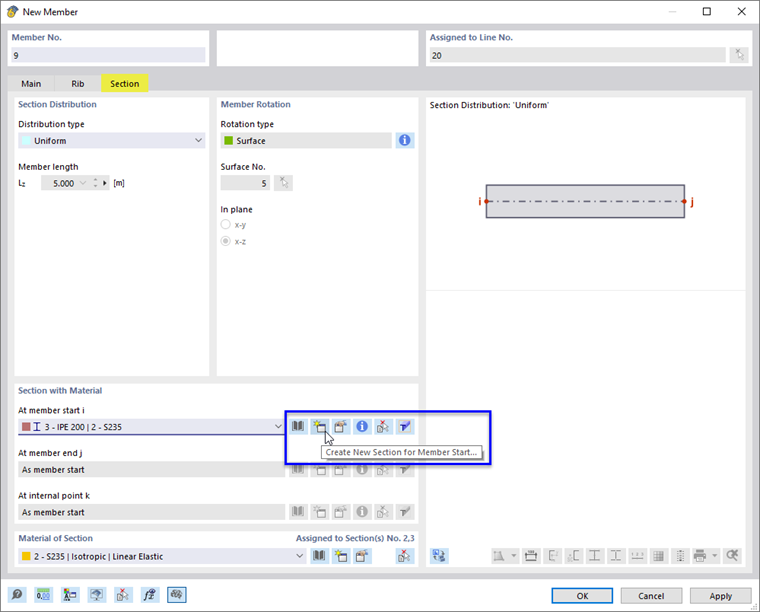

В области 'Сечение с материалом' нажмите на
чтобы создать новое сечение. Откроется диалоговое окно 'Новое сечение'.
Щелчок

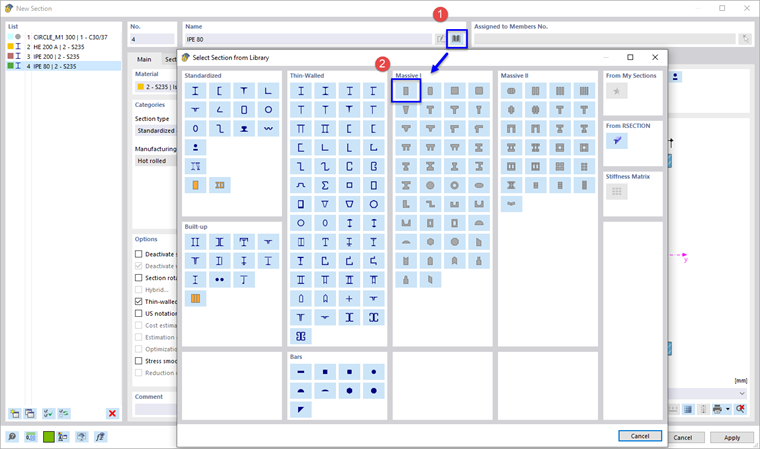

чтобы открыть базу данных программ (1). Выберите тип массивного прямоугольника, нажав на
в области 'Массив I' (2). Вы вернетесь во вкладку 'Параметрические - массивные I' предыдущего диалогового окна.

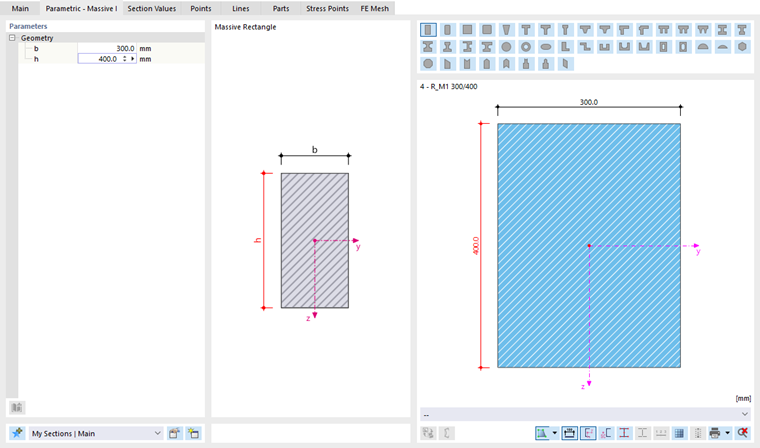

Задайте ширину b 300 мм и высоту h 400 мм, чтобы задать геометрию стержня ребра. При толщине 400 мм и толщине половины поверхности 100 мм, высота между плитами составляет 500 мм, то есть балка перекрытия опирается сверху круглой колонны.

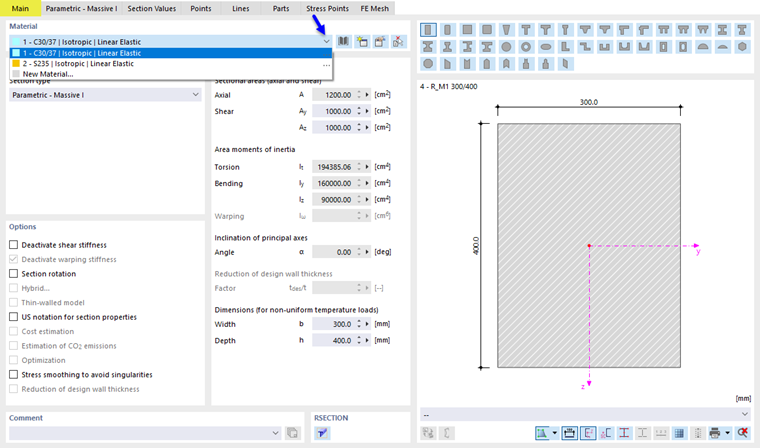

Перейдите во вкладку Основные. Для назначения правильного материала, откройте список, в котором выберите элемент C30/37.
Нажмите три раза OK , чтобы закрыть все диалоговые окна.
