Линейные опоры

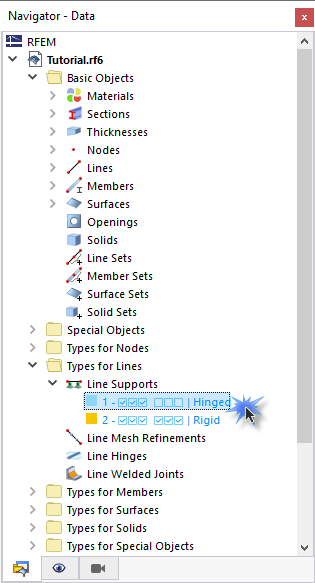

Внизу всех стен есть опоры. Чтобы выделить опоры, откройте в навигаторе папку Типы линий и дважды щелкните элемент 1 шарнирный .

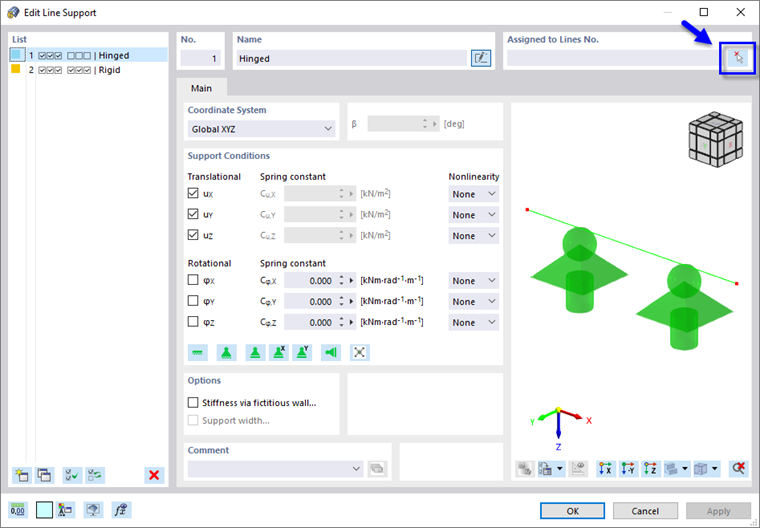

Для шарнирной опоры поступательные степени свободы ограничиваются в направлениях X, Y и Z, так что линия поддерживается в этих направлениях. Никакой опоры вращения вокруг какой-либо оси нет.

Чтобы назначить этот тип опоры нижним линиям графически, нажмите кнопку Выбрать индивидуально .

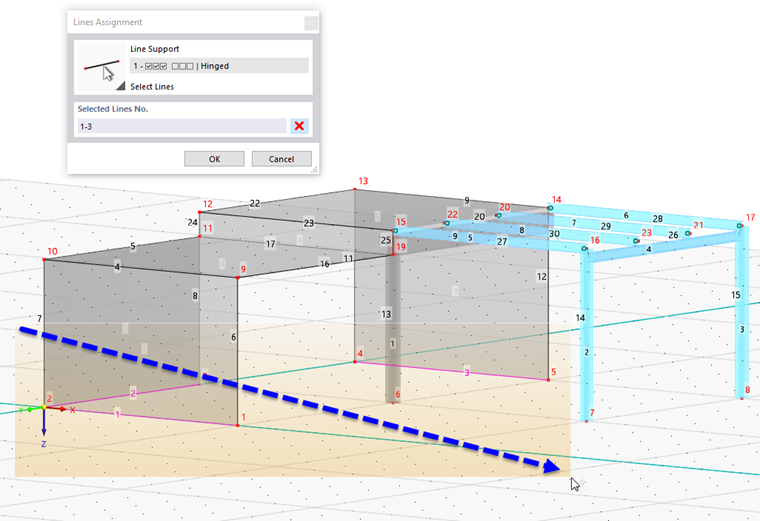

Слева направо нарисуйте окно с номерами нижних линий. с 1 по 3 . Убедитесь, что в этом окне полностью отсутствуют другие линии (при необходимости поверните вид). Выбрав линии, нажмите ОК .

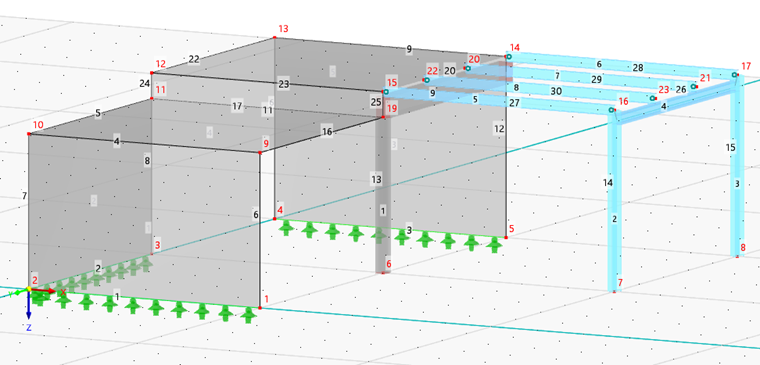

Проверьте, отображаются ли правильные номера строк в области ' Назначенные номерам строк '. Нажмите ОК , чтобы разместить опоры.
