Загружения

ЗГ1: Собственный вес

Предварительно задано первое загружение LC1. Чтобы проверить его параметры, перейдите в папку Варианты нагружения в навигаторе и откройте подстатью Варианты нагружения .

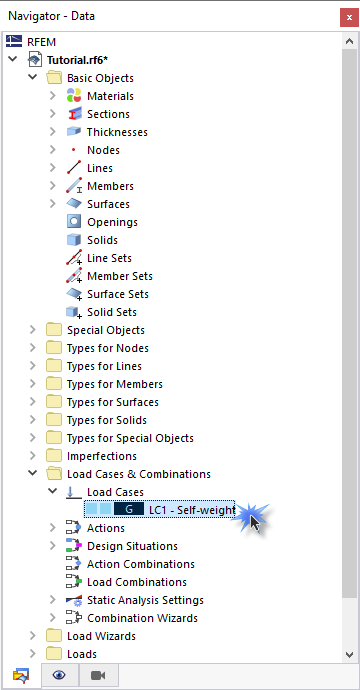

01 «LC1 - Собственный вес» в навигаторе

Дважды щелкните LC1 - Собственный вес .

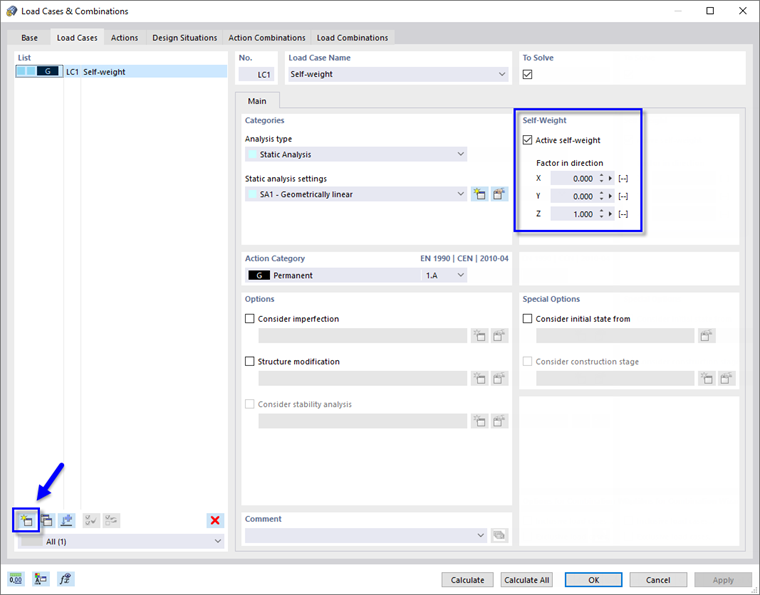

02 Диалоговое окно ' Загружения и сочетания '

Этот вариант нагружения включает собственный вес всех поверхностей и стержней: В области 'Собственный вес' задается гравитационный фактор, действующий в направлении оси Z.

Чтобы определить следующее загружение, нажмите кнопку в нижнем левом углу диалогового окна.

LC2: нижняя плита

Создается второе загружение. В области 'Имя варианта нагружения' введите Нижняя плита , поскольку этот вариант нагружения представляет собой временную нагрузку на нижнюю плиту (1).

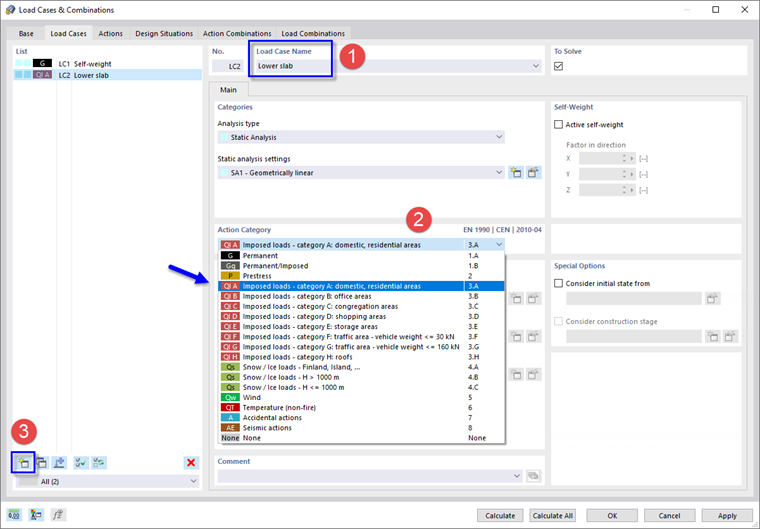

04 ЗГ2: Нагрузка на нижнюю плиту

В области 'Категория действия' откройте список категорий, доступных в соответствии с EN 1990. Выберите Q |A Навязанные нагрузки - опция категории A (см. Главу Система и нагрузки ) (2).

Снова нажмите кнопку в нижнем левом углу, чтобы создать следующее загружение (3).

LC3: Верхняя плита

Третий вариант нагружения представляет собой временную нагрузку на верхнюю плиту. Введите Верхняя плита в качестве названия загружения.

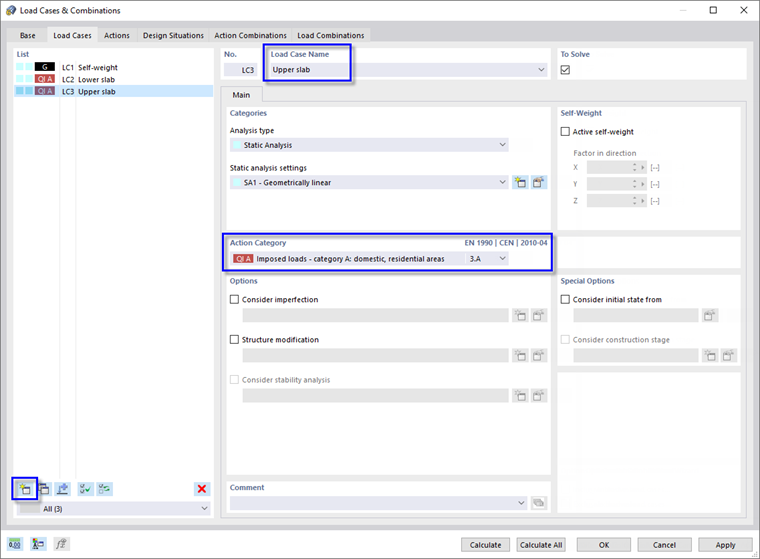

06 ЗГ3: Нагрузка на верхнюю плиту

' Q |A Навязанные нагрузки - категория A ' категория действия была установлена автоматически.

Нажмите кнопку еще раз, чтобы создать последнее загружение.

ЗГ4: Платформа

Четвертый вариант нагружения представляет собой временную нагрузку на платформу. Таким образом, введите Платформа .

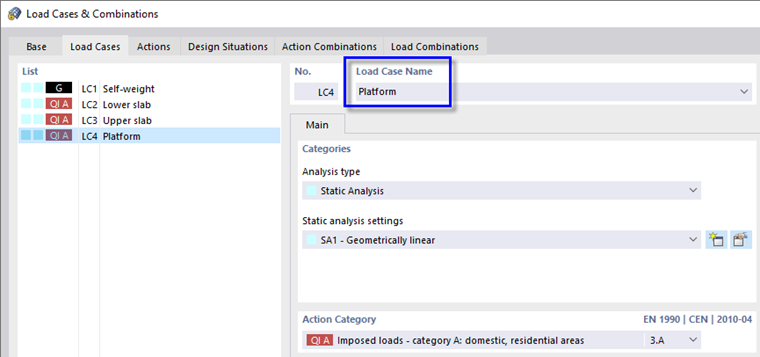

08 ЗГ4: Нагрузка на платформу

' Q |A Навязанные нагрузки - категория A ' категория действия была снова установлена автоматически.

Теперь все загружения определены. Нажмите ОК , чтобы закрыть диалоговое окно.
