Изменение порядка элементов

Чтобы настроить протокол результатов по-другому, вы можете переместить любой элемент, перетащив его в навигаторе в другое место. Например, переместите изображение с последней страницы на раздел 8.1 «Сводка ».

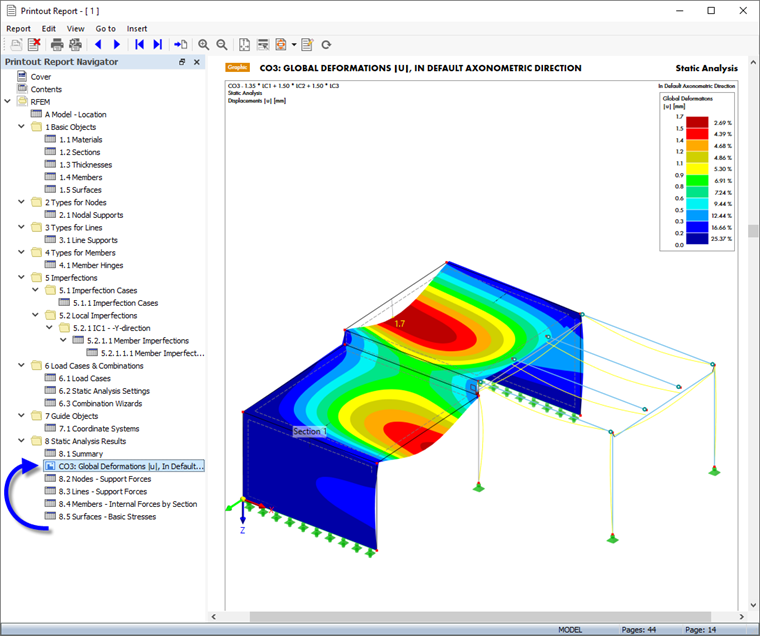

01 Перемещение изображения в отчете о распечатке

Создание изображения 3D PDF

RFEM предоставляет возможность встраивать 3D-изображения модели в файл PDF. Щелкните правой кнопкой мыши элемент навигатора изображения - CO3: Общие деформации |ты|, В аксонометрическом направлении по умолчанию - для открытия контекстного меню.

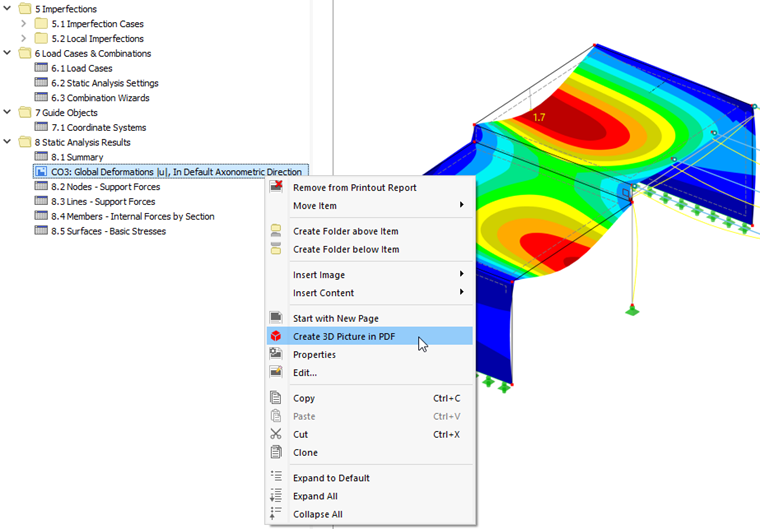

02 Контекстное меню изображения

Нажмите на опцию Создать 3D изображение в PDF. Изображение преобразуется и затем помечается в навигаторе кубическим символом.

Печать протокола результатов

Когда протокол результатов составлен, его можно распечатать, нажав кнопку . Кроме того, вы можете сохранить его как файл .pdf: Щелкните Экспорт в PDF в меню Отчет.

Откроется диалоговое окно ' Сохранить отчет о печати в файл PDF '. Укажите папку и имя файла. Затем нажмите « Сохранить» , чтобы создать файл .pdf.

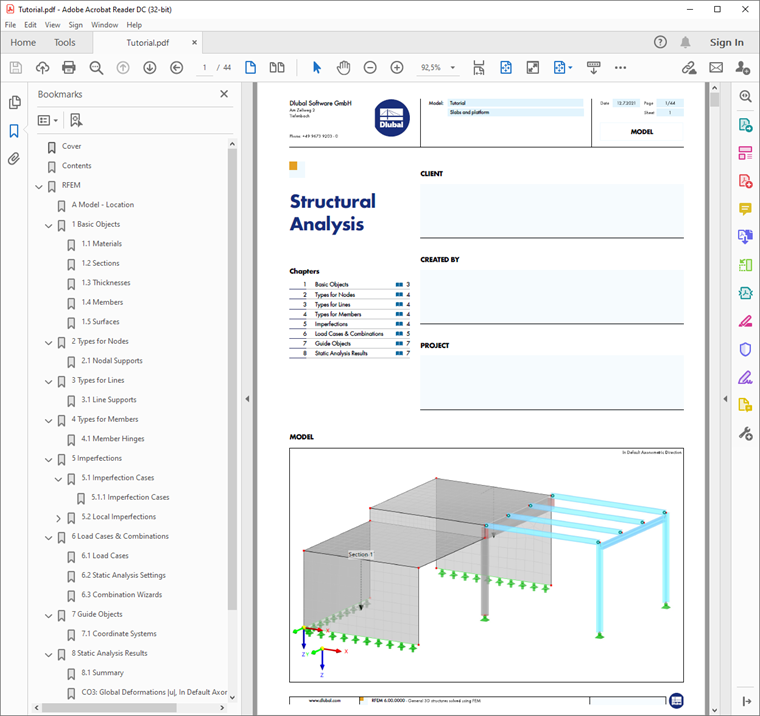

04 PDF-файл с распечаткой отчета

Этот файл также включает в себя закладки, которые помогут вам перемещаться по документу. Когда вы открываете страницу 3D PDF, вы можете попробовать повернуть модель или увеличить или уменьшить масштаб, чтобы проверить результаты в пользовательских видах.
