Чтобы выбрать две оставшиеся автономные линии (№ 14 и 15 ), щелкните их одну за другой, удерживая клавишу Ctrl. Указатель показывает символ плюса. Затем дважды щелкните по одной из выбранных линий.

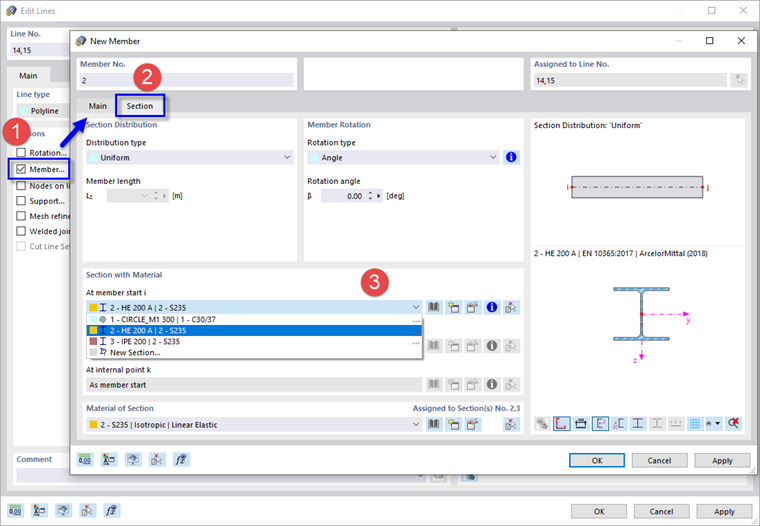

Снова выберите опцию «Стержень» (1). В диалоговом окне 'Новый стержень' выберите вкладку Сечение (2). Затем откройте список сечений в области ' Сечение с материалом ', где выберите сечение HE 200 A (3).
Дважды щелкните OK , чтобы закрыть два диалоговых окна.
Вращающиеся колонны

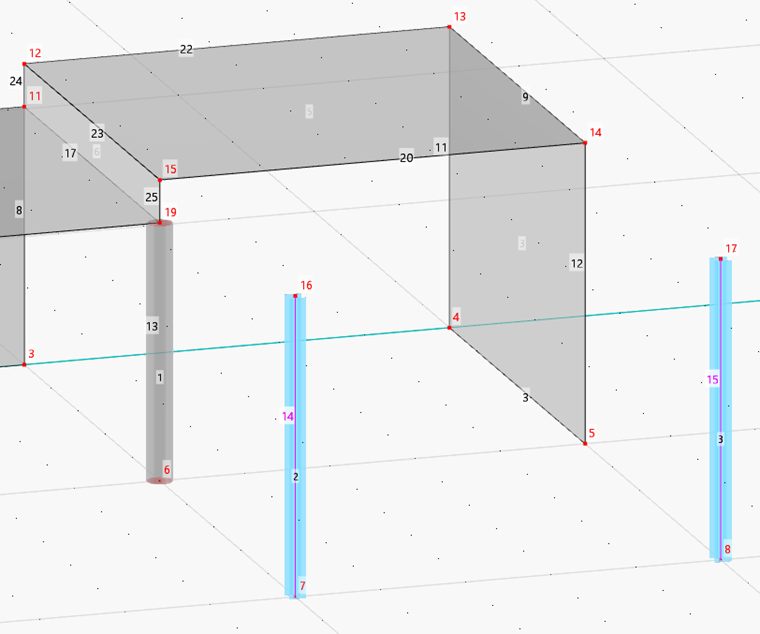

Как видно на рендеринге, оси колонн еще не расположены должным образом. Угол поворота можно настроить в диалоговом окне 'Изменить стержень' (см. Изображение image021952 Присвоение стержней линиям ). Вместо этого снова используются таблицы.

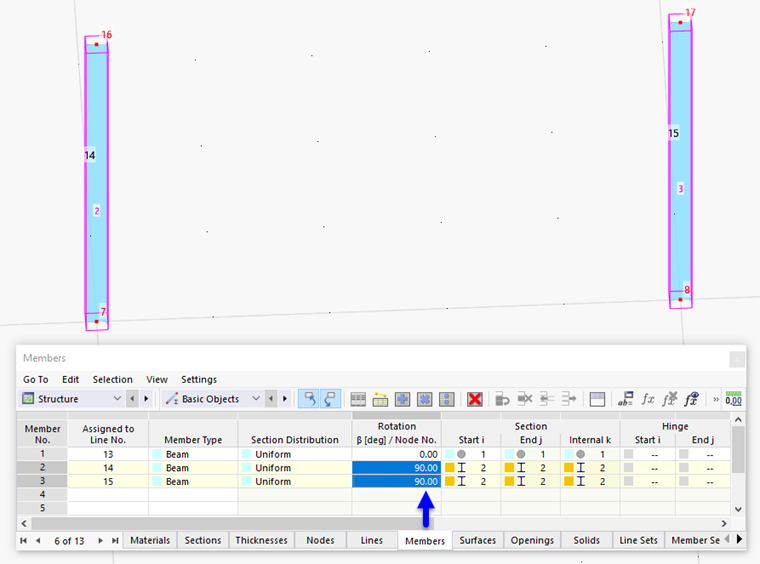

Выберите таблицу « Члены ». Затем введите угол 'поворота' стержней № 2 и 3. Графика обновляется моментально.
