Печать графиков

Чтобы добавить изображение в протокол результатов, сверните окно предварительного просмотра, нажав кнопку в строке заголовка ' Протокол результатов '. Рабочее пространство RFEM снова отображается в полном виде.

02 Деформации модели

Задайте сочетание CO3 на панели инструментов так, чтобы результаты от приложенных нагрузок отображались на плитах (1). В навигаторе ' - Результаты ' выберите категорию Общие деформации (2). Снимите флажок Result Sections , чтобы скрыть графики разреза (3). Наконец, деактивируйте опцию Значения на поверхностях в верхней части навигатора.

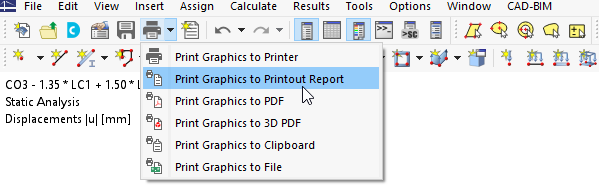

Чтобы распечатать это изображение в протоколе результатов, нажмите кнопку рядом с кнопкой на панели инструментов. Откроется список параметров печати. Нажмите на Печать графики в протоколе результатов .

05 Параметры «Печать графики»

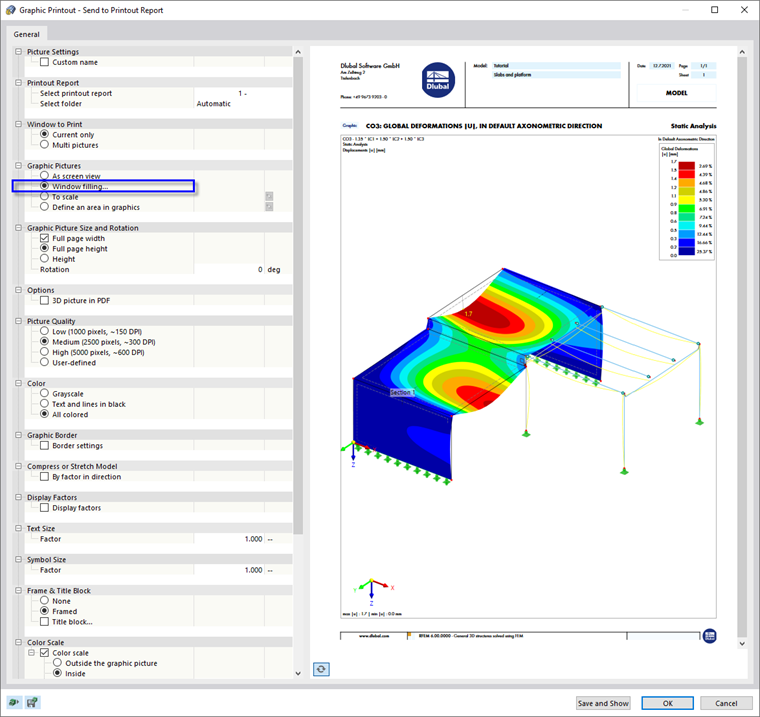

Отображается предварительный просмотр изображения. Есть также несколько вариантов для настройки окончательного макета.

06 Настройка изображения для печати

В области 'Графика' выберите расположение заполнения окна . Затем нажмите Сохранить и отобразите .

Отчет о результатах будет воссоздан с изображением на последней странице.
