Генерация сетки

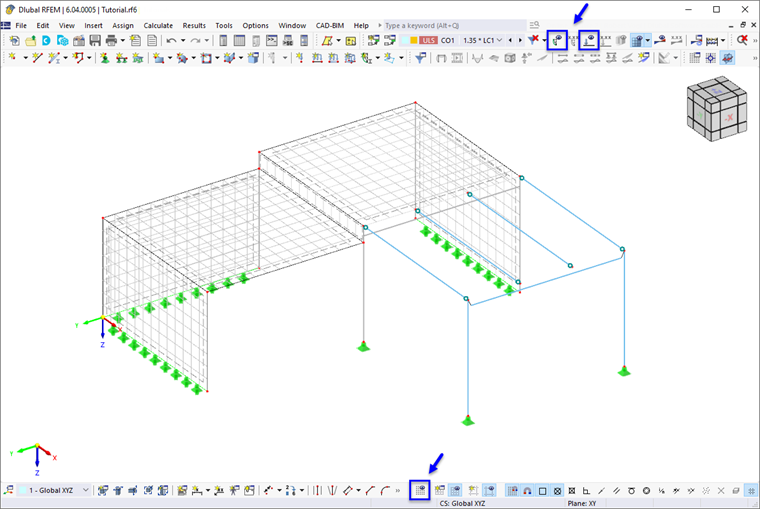

Чтобы создать конечную элементную сетку с настройками по умолчанию, выберите в меню Вычисления и нажмите Создать сетку. Когда она будет сгенерирована, сетка будет отображена на поверхностях модели (если она не отображается, зайдите снова в меню Вычисления и выберите Показать сетку).
Для лучшего обзора сетки вы можете использовать кнопку
на строке состояния, чтобы отключить сетку рабочей плоскости. Используйте кнопки
и
на панели инструментов, чтобы скрыть несовершенства и нагрузки.
Настройка размера сетки
Вы можете проверить настройки, применяемые к сетке по умолчанию. Снова выберите меню Вычисления и нажмите Настройки сетки.
Область "Общие настройки" на первой вкладке контролирует целевую длину конечных элементов – размер сетки, который применяется глобально ко всем объектам модели. Введите значение 0.40 м для более детализированной сетки.
Нажмите ОК и применить, чтобы создать сетку с новыми настройками.
Применение уточнений сетки
Уточнение поверхностной сетки
С высотой соединяющей поверхности (№ 6) в 50 см, между ее верхней и нижней границами создается только один ряд конечных элементов. Это недостаточно для адекватного анализа.

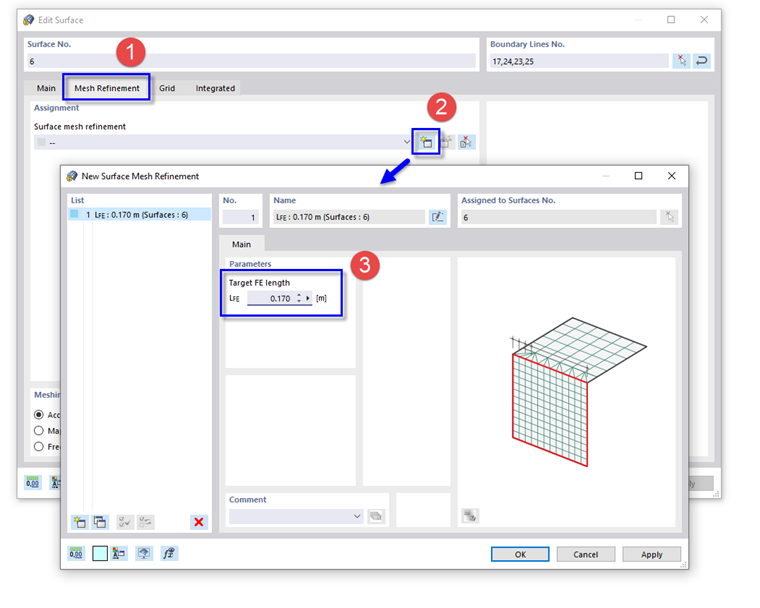

Чтобы создать три ряда элементов, определите уточнение поверхностной сетки: Дважды щелкните по поверхности № 6 вдоль пунктирных линий, обозначающих поверхности в каркасной модели. Увеличьте, если необходимо.
В диалоговом окне "Редактирование поверхности" установите флажок Уточнение сетки в области "Опции".
Затем нажмите вкладку Уточнение сетки (1).
В области "Назначение" нажмите кнопку
, чтобы создать новое уточнение сетки (2). Откроется диалоговое окно "Новое уточнение поверхностной сетки". Введите целевую длину 0.17 м в области "Параметры" (3), чтобы создать три элемента на высоте 50 см.
Нажмите ОК дважды, чтобы закрыть оба диалоговых окна. Прямоугольный символ отображается в одном из углов поверхности. Он символизирует уточнение сетки.
Уточнение узловой сетки

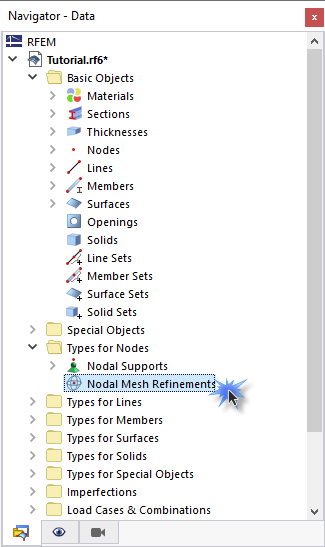

Области уточнений сетки также могут быть определены вокруг определенных узлов. Чтобы применить другой метод, откройте папку Типы для узлов в навигаторе. Затем дважды щелкните Уточнение узловой сетки.

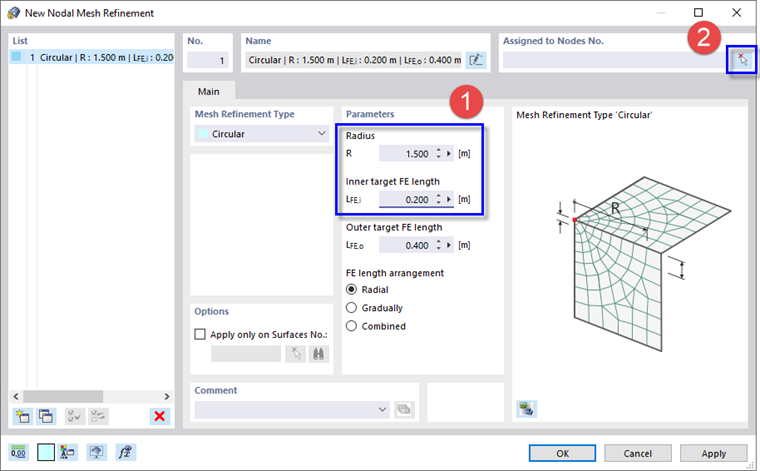

В диалоговом окне "Новое уточнение узловой сетки" тип цилиндрического уточнения задан по умолчанию. Введите радиус 1.5 м и внутреннюю целевую длину 0.2 м в области "Параметры" (1).
Чтобы назначить этот новый тип уточнения графически узлу, нажмите кнопку
(2). Выберите угловой узел № 14 в месте соединения стенки и платформы.
Закройте диалоговое окно "Назначение узлов", нажав ОК.
Снова нажмите ОК, чтобы закрыть диалоговое окно "Новое уточнение узловой сетки". Вокруг узла отображается сферический символ, представляющий область его уточнения сетки (если он не отображается, активируйте опцию "Уточнения узловой сетки" в навигаторе "Отображение").
Наконец, снова создайте сетку, нажав Создать сетку в меню Вычисления.
