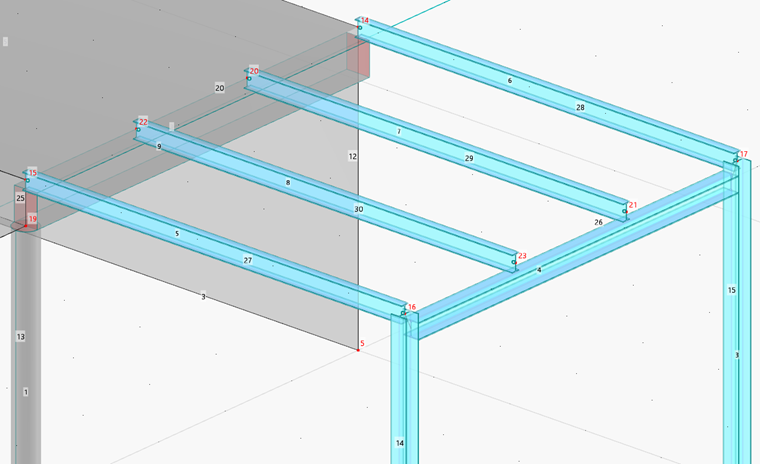

Стальные балки соединены на пересечениях их осевых центров, что представляет собой структурную модель. Однако, при 3-D рендеринге, этот тип соединения не совсем соответствует реальности. Чтобы улучшить графическое отображение на примере, несущая балка должна быть расположена под платформенными балками и сориентирована с колоннами. Это смещение также повлияет на внутренние усилия.
Дважды щелкните на несущей балке (элемент № 4). В диалоговом окне "Редактировать элемент" выберите опцию Эксцентриситеты (под опцией "Шарниры", см. Edit Members изображение). Затем выберите вкладку Эксцентриситеты.

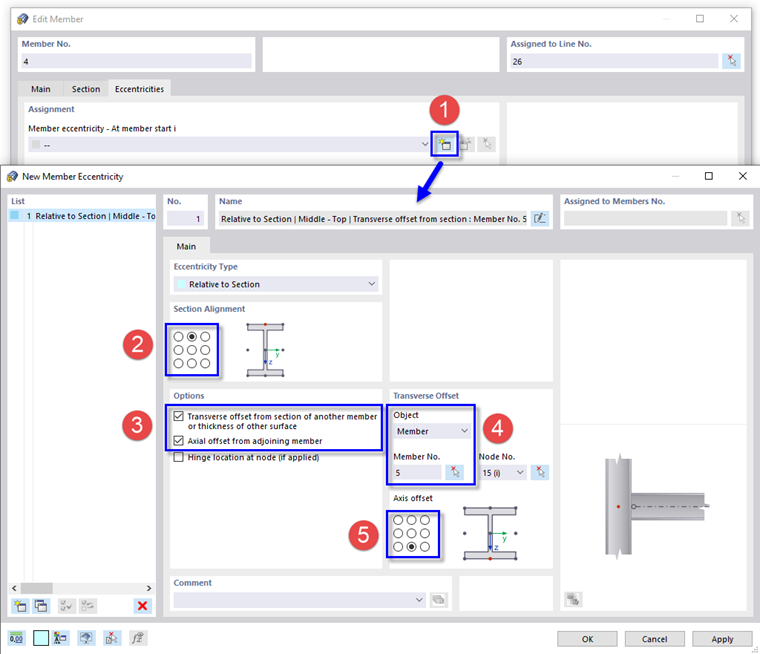

Нажмите кнопку
для определения нового типа эксцентриситета (1).
Когда эксцентриситет связан с другим участком, программа устанавливает значения смещений автоматически.
В области "Выравнивание сечения" выберите опцию верхний центр
(2), чтобы выровнять несущую балку по центру верхнего фланца с подключенным объектом. Затем выберите Поперечное смещение относительно сечения другого элемента и Продольное смещение относительно соединенного элемента в области "Опции" (3).
В области "Поперечное смещение" выберите один из элементов платформы графически – например, № 5 – используя кнопку
(4). Так как несущая балка должна быть расположена под подключенным объектом, выберите опцию нижний центр
рядом с чертежом сечения (5). Затем нажмите ОК.

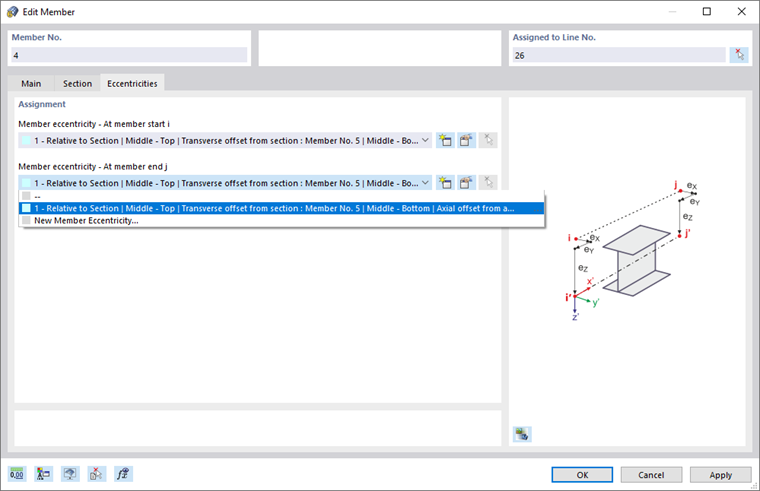

Чтобы назначить этот эксцентриситет также другому концу элемента, откройте список ниже "На конце элемента j", как и ранее. Выберите тип эксцентриситета № 1.
Нажмите ОК, чтобы назначить эксцентриситеты.
Этот тип эксцентриситета достаточен для обучающей модели. Аналогичным образом, возможно определить продольное смещение платформенных балок к балке подвеса.

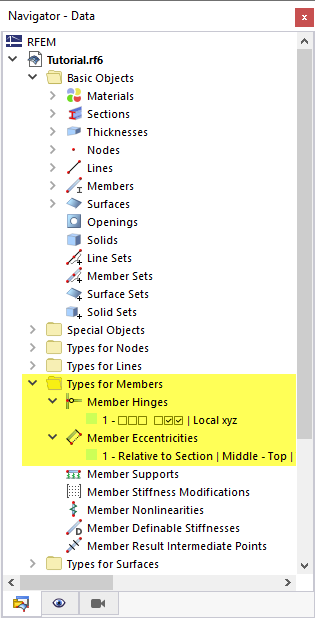

В дереве навигатора все шарниры и эксцентриситеты перечислены в папке "Типы для элементов".
