Результирующие сечения могут быть созданы в виде пользовательских плоскостей, пересекающих модель.
Для лучшего обзора выключите результаты поверхностей и стержней, нажав кнопки
и
на панели инструментов (1). Затем нажмите кнопку
, чтобы определить параметры новой секции результатов (2).

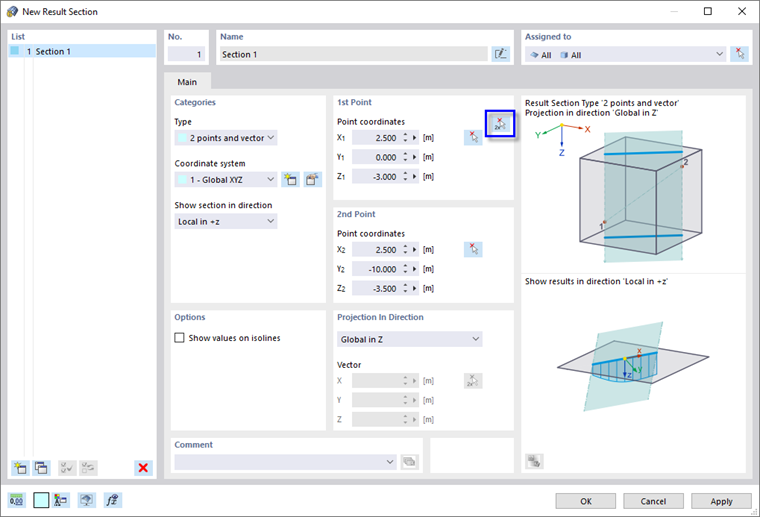

В диалоговом окне 'Новое сечение результата' задаются тип сечения '2 точки и вектор ', а также направление проекции' Глобальное по оси Z '. Будет создана вертикальная плоскость сечения.
Чтобы определить две точки плоскости графически, нажмите кнопку
в области ' 1st Point '. Откроется диалоговое окно ' Назначение '.
Щелкните центр левой граничной линии нижней плиты [X: 2,5 м/г: 0 м/Z: -3 м] . Обратите внимание на символ
в строке: Он появляется, когда указатель перемещается по линии, чтобы можно было зафиксировать ее в центре. Затем нажмите правую границу верхней плиты [X: 2,5 м/г: -10 м/Z: -3,5 м] .
Как только вторая точка будет определена, вы вернетесь в диалоговое окно ' Новое сечение результатов '. Нажмите ОК , чтобы применить раздел результатов.

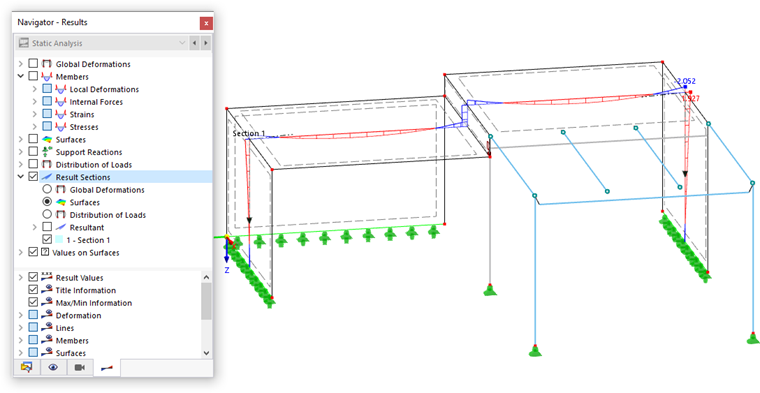

Раздел результатов включает в себя результаты всех поверхностей, которые пересекаются плоскостью сечения. Если вы хотите, например, отобразить только результаты двух плит, измените сечение результатов, дважды щелкнув пунктирную линию символа сечения. (Если выбор затруднен графически, воспользуйтесь меню Правка , наведите указатель на Специальные объекты , Разделы результатов и нажмите диалоговое окно .)

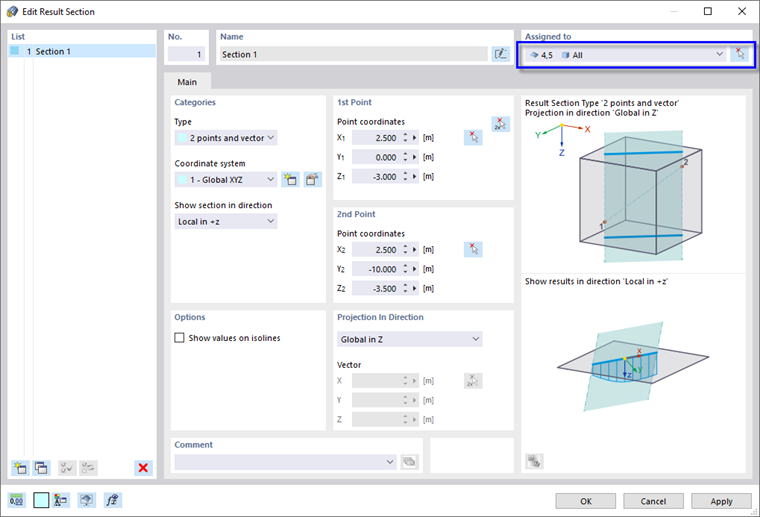

В области 'Назначено' нажмите кнопку
, чтобы выбрать две плиты графически. Обратите внимание на то, чтобы щелкнуть пунктирными линиями номеров поверхностей. 4 и 5 . Нажмите ОК , чтобы закрыть два диалоговых окна. В разделе результатов теперь представлены напряжения только двух плит.

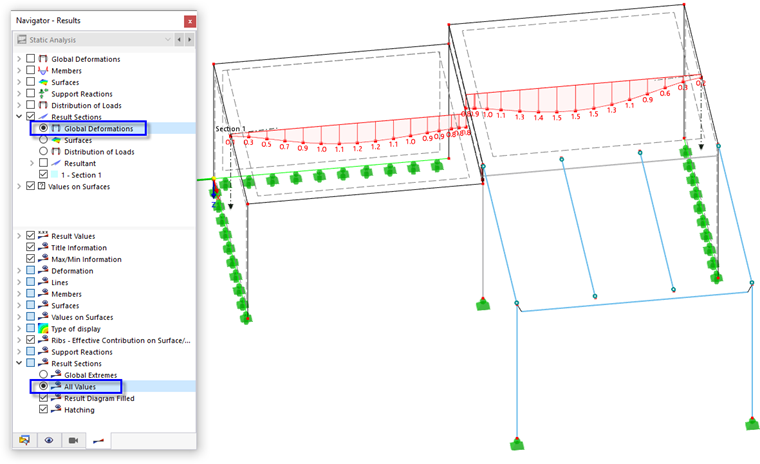

Чтобы отобразить значения деформаций по сечению, выберите Глобальные деформации в категории 'Результирующие сечения' навигатора. Когда вы устанавливаете опцию Все значения в нижней части навигатора (снова категория ' Result Sections '), все значения сетки будут отображаться вдоль графика.
