Задать линии и узлы

Линии

Нажмите кнопку на панели инструментов, чтобы создать новую линию.

Нажмите на точку с координатами [X: 5 м/год: 0 м/З: 0 м] - Пересечение двух линий сетки. Координаты отображаются рядом с круговым указателем.

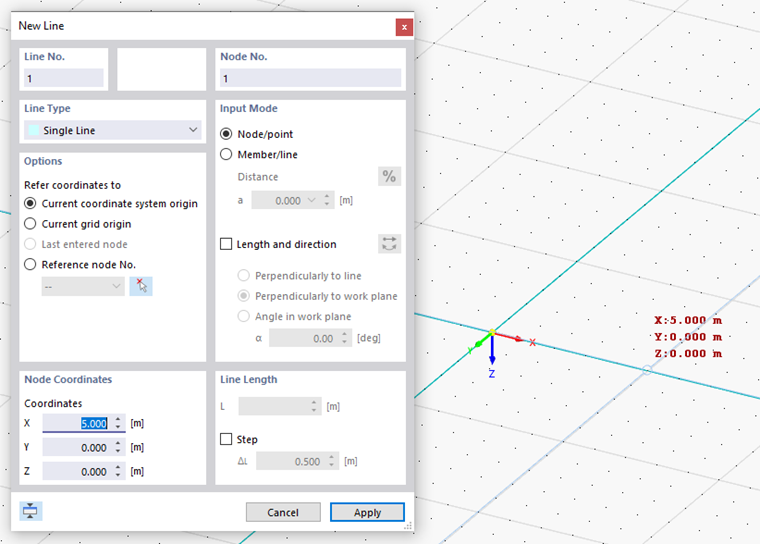

02 Начальная точка первой линии

Затем щелкните по точке в начале координат [X: 0 м/год: 0 м/З: 0 м] . Она продолжается точкой [X: 0 м/год: -5 м/З: 0 м] - еще одна точка пересечения двух линий сетки.

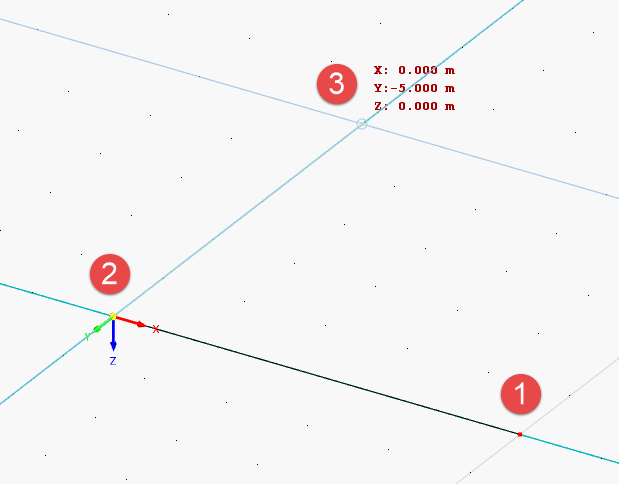

03 Определение линий щелчком по точкам

Щелкните правой кнопкой мыши (или Esc ), чтобы отменить настройку сплошных линий.

Функция 'Новая строка' по -прежнему активна. Щелкните точки [X: 0 м/год: -10 м/З: 0 м] и [X: 5 м/год: -10 м/З: 0 м] .

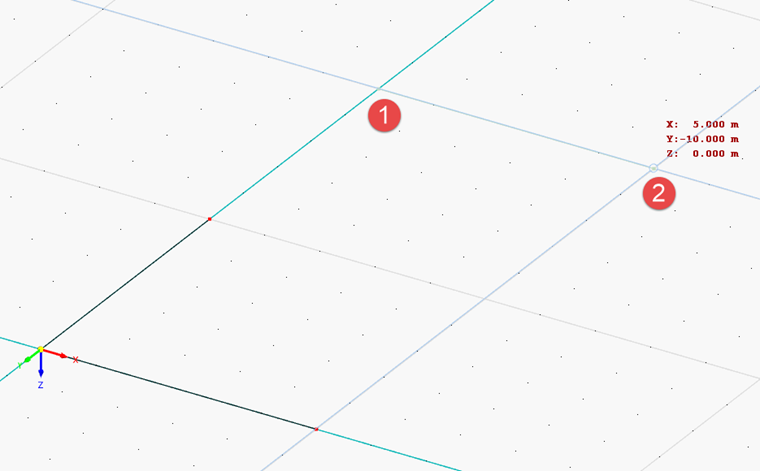

04 Определение третьей линии

Теперь дважды щелкните правой кнопкой мыши, чтобы выйти из режима ввода. Диалоговое окно 'Новая строка' закроется.

Новые линии трудно увидеть, потому что они совпадают с линиями сетки. Чтобы отобразить нумерацию линий и узлов, щелкните правой кнопкой мыши в рабочей области. Активируйте в контекстном меню опцию Показать нумерацию .

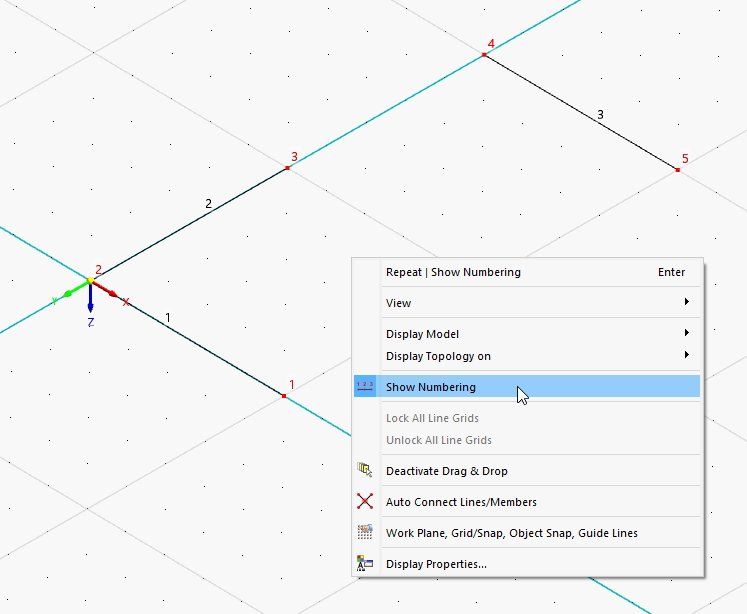

05 Отображение нумерации линий и узлов

Узлы

Нажмите кнопку на панели инструментов, чтобы создать узлы оснований колонн.

Нажмите на точку с координатами [X: 5 м/год: -5 м/З: 0 м] - снова пересечение линий сетки.

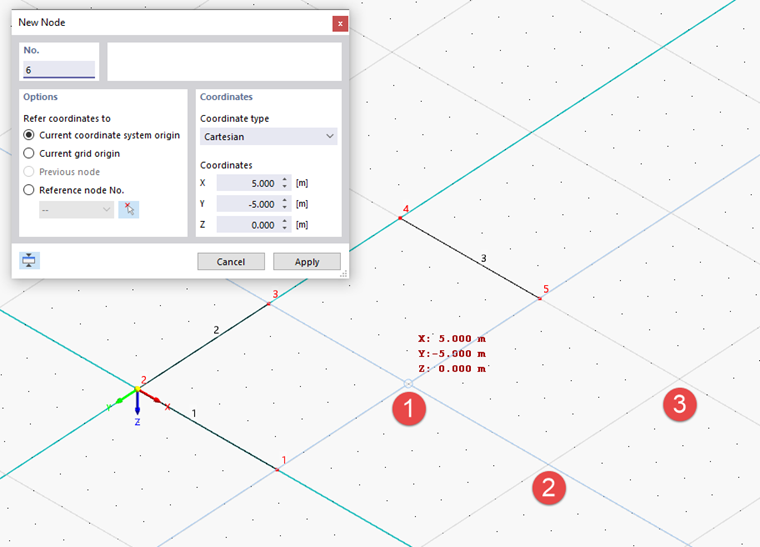

07 Точки новых узлов

Затем продолжите, щелкнув по точкам [X: 10 м/год: -5 м/З: 0 м] и [X: 10 м/год: -10 м/З: 0 м] .

Щелкните правой кнопкой мыши для выхода из функции ' Новый узел '.

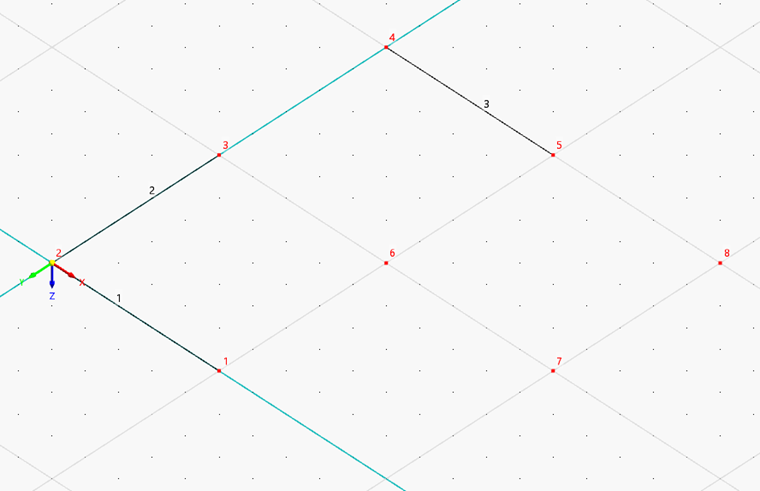

08 Линии и узлы
