Диаграммы результатов

Результаты также можно отобразить с помощью диаграмм. Они доступны для линий, стержней, линейных опор и результирующих сечений (см. Главу Результирующие сечения ).

Чтобы получить доступ к диаграммам результатов балки перемычки, выберите стержень ребра (№ 9 ) (1). Затем нажмите кнопку на панели инструментов (2).

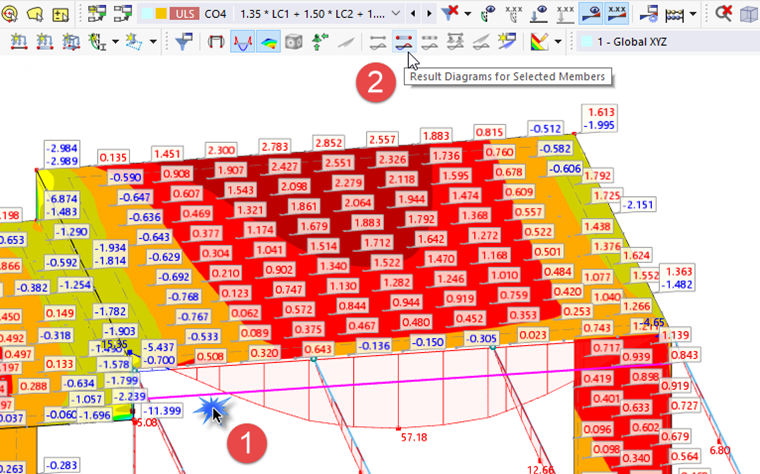

02 Диаграммы результатов открытия выбранного стержня

Откроется окно ' Диаграммы результатов '. На графиках представлены результаты вдоль балки перемычки.

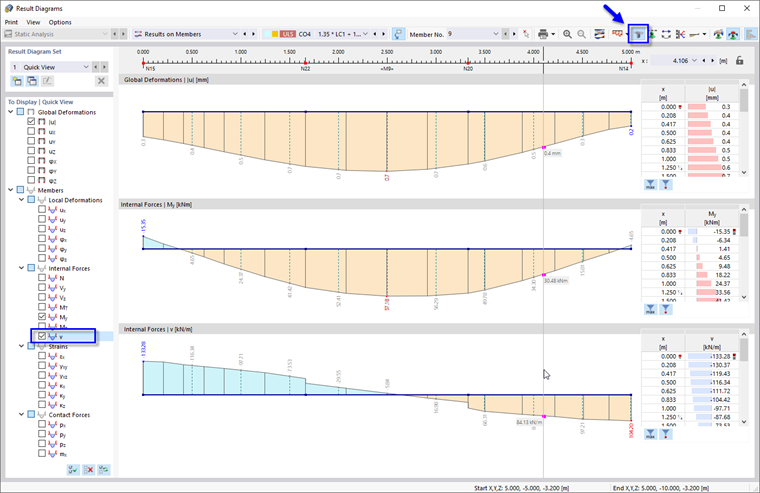

03 Диаграммы результатов балки перекрытия

Диаграммы деформаций ' |u |' и моменты 'M_y' заданы заранее. Кроме того, выберите параметр v в пункте ' Внутренние силы ', чтобы отобразить продольные поперечные силы между плитой и стержнем. Эти результаты отображаются при нажатии кнопки на панели инструментов.

Когда вы нажмете кнопку , вы заметите разницу между внутренними силами стержня и ребра, которые включают в себя компоненты, встроенные в плиту.

Закройте окно ' Диаграммы результатов ', нажав кнопку в его строке заголовка.
