Балки платформы

Каркасная балка

Чтобы задать каркасную балку графически, нажмите на панели инструментов кнопку .

02 Кнопка «Новый индивидуальный член»

Откроется диалоговое окно ' Новый стержень '.

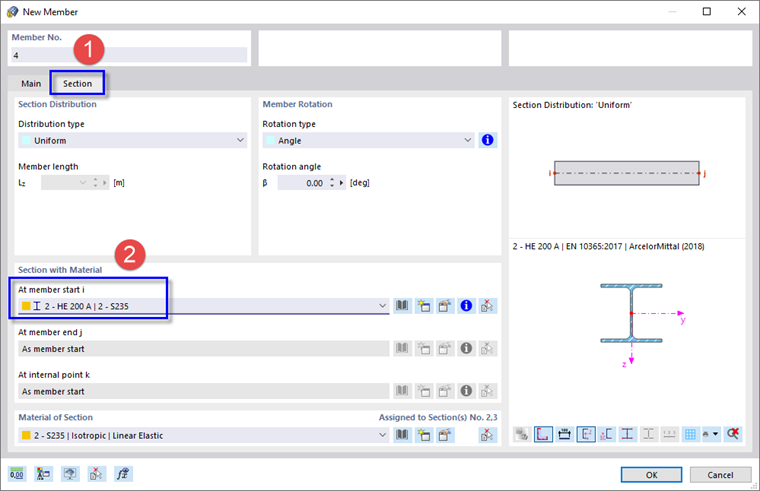

03 Диалоговое окно «Новый член»

Щелкните по вкладке Сечение (1) и, как и прежде, выберите сечение HE 200 A из списка (2). Затем нажмите OK .

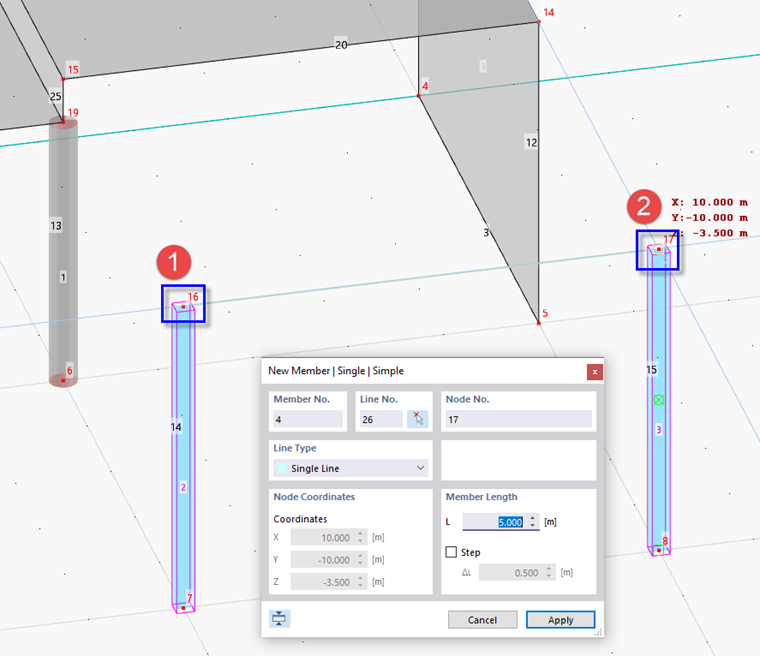

04 Определение узлов стержня

Щелкните один за другим на два верхних узла стальных колонн (№ 16 и 17 ). Чтобы выйти из функции, нажмите Отмена (или щелкните правой кнопкой мыши).

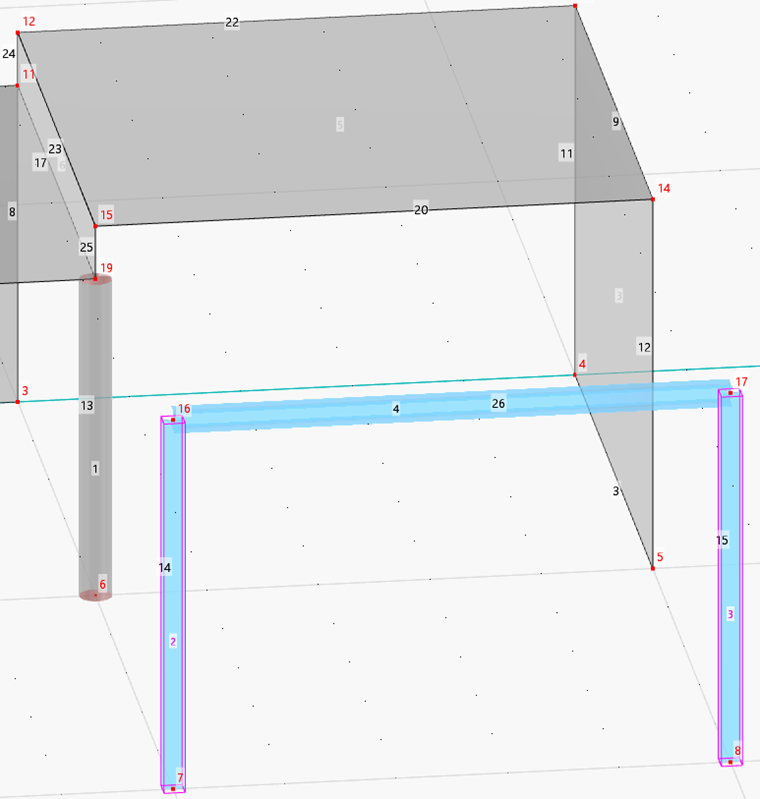

05 Каркасная балка

Решетчатые балки

Рама соединена с бетонными поверхностями четырьмя платформенными балками. Еще раз нажмите на кнопку . В диалоговом окне ' Новый стержень ', как и прежде, выберите вкладку Сечение .

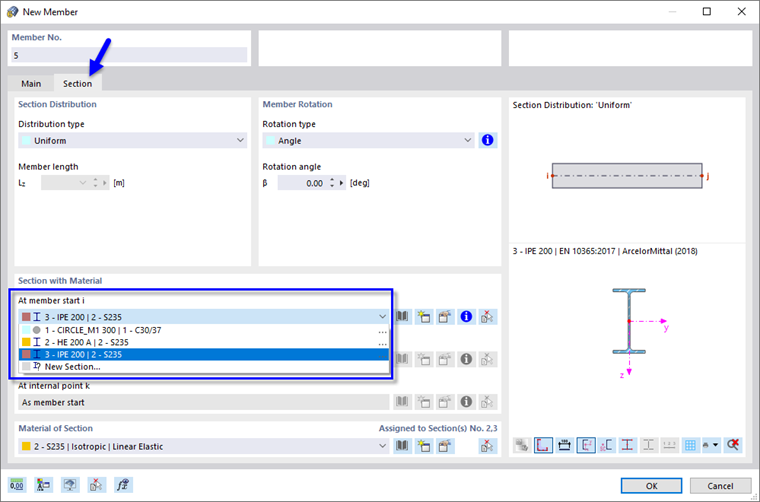

07 Выбор сечения IPE 200

Выберите из списка раздел IPE 200 и нажмите OK .

Теперь щелкните по узлам № 15 и 16 .

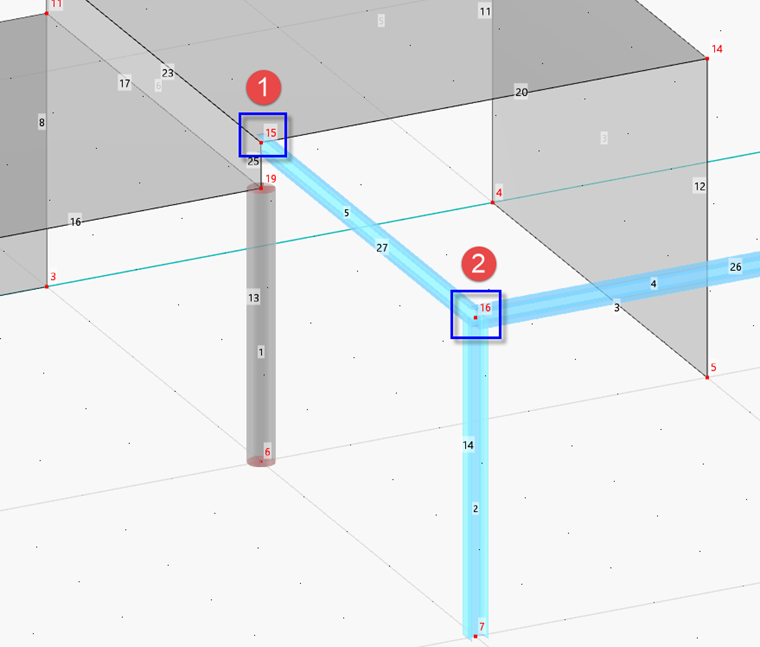

08 Определение фермы платформы

Еще раз нажмите Отмена .

Копировать стержень графически

Нажмите и удерживайте клавишу Ctrl. Возьмите новый стержень (№ 5 ) в любом месте его половины, которая соединена со стальной колонной, и перетащите его в узел №. 17 - противоположный конец платформы. Когда координаты этого узла появятся рядом с указателем, отпустите кнопку мыши.

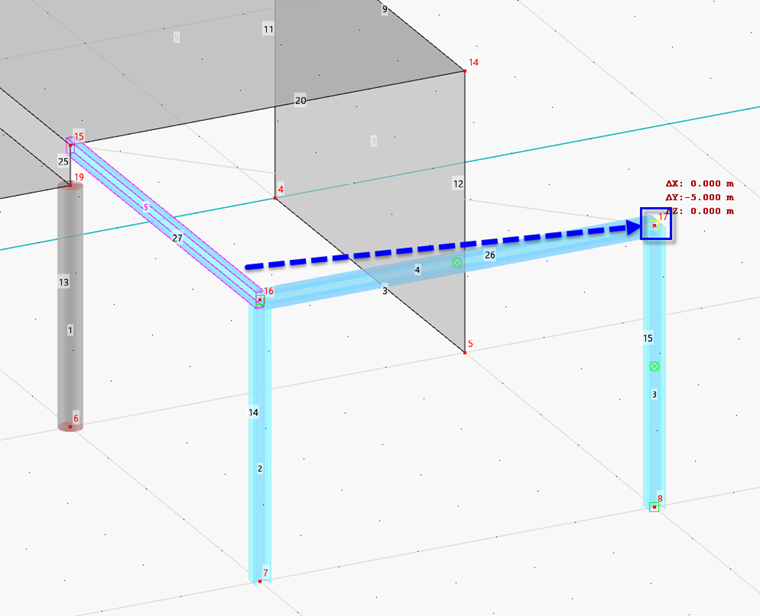

09 Копирование фермы графически

Скопируйте стержень с помощью функции меню

Щелкните правой кнопкой мыши новый элемент (№ 6 ), чтобы открыть его контекстное меню.

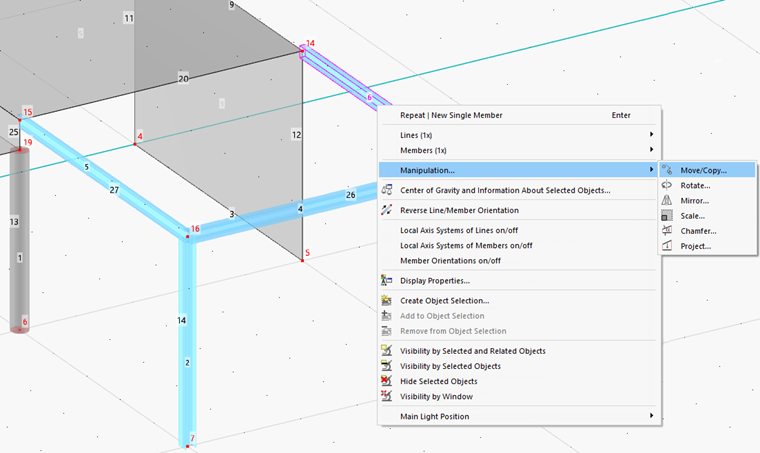

10 Контекстное меню участника

Активируйте опцию Переместить/Копировать .

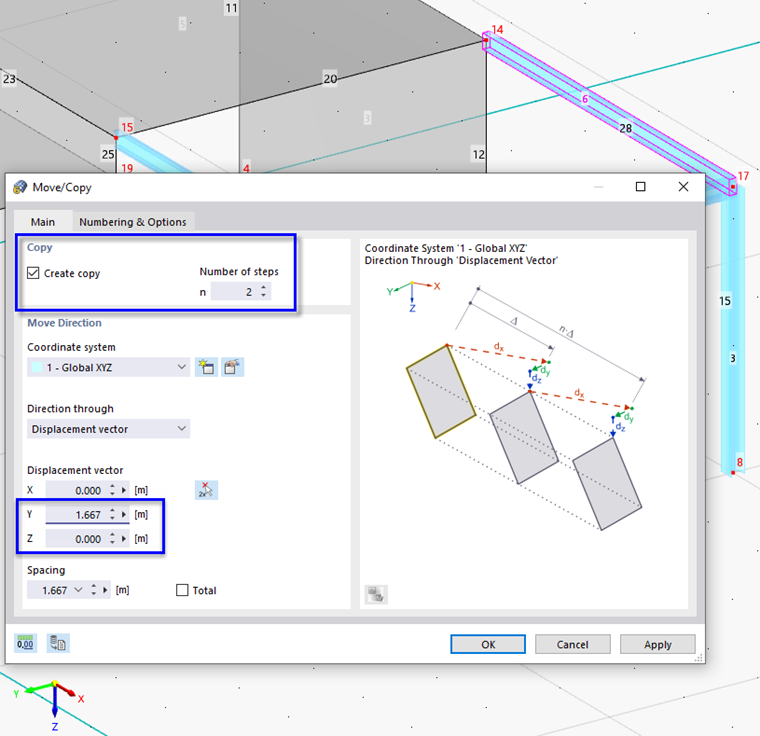

11 Создание двух копий пограничного элемента

В диалоговом окне 'Переместить/Копировать' выберите вариант Создать копию и введите 2 копии. Затем введите вектор перемещения ' ', который равен 5 м/3 = 1,667 м в направлении Y.

Перейдите на вкладку Нумерация и параметры .

12 Настройки для копирования строк

Снимите флажки Шаги соединения и Соедините линии, стержни и поверхности в случае нахлеста так, чтобы линии плиты и балки рамы не были разделены вверх. Это будет актуально для последующего расчета стержней. Наконец, нажмите OK .

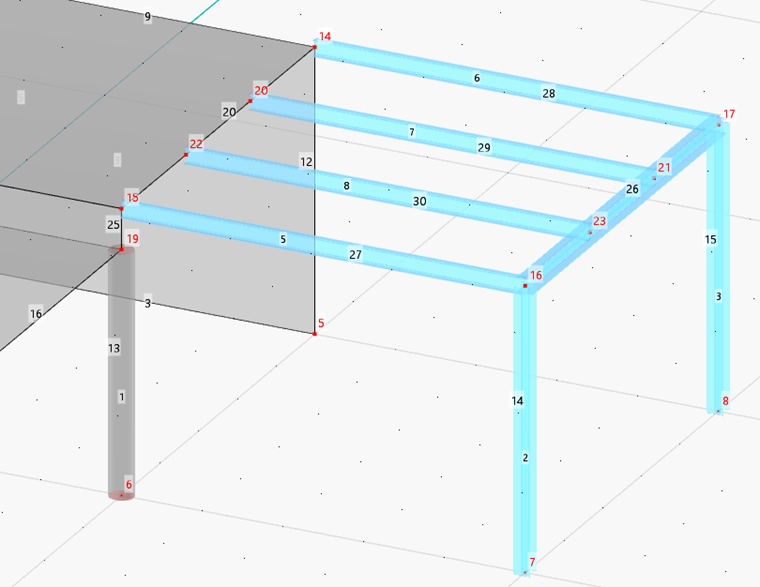

13 Платформа
