Несовершенства относятся к местным осям каждой колонны. Чтобы изобразить оси стержня, щелкните правой кнопкой мыши на один из стержней и откройте для него контекстное меню. Выберите параметр вкл. /выкл. Местные системы координат стержней.
Бетонная колонна

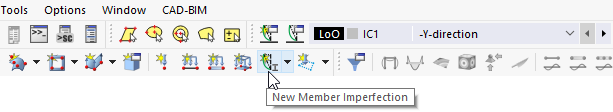

Чтобы задать несовершенство бетонной колонны, нажмите
на панели инструментов.

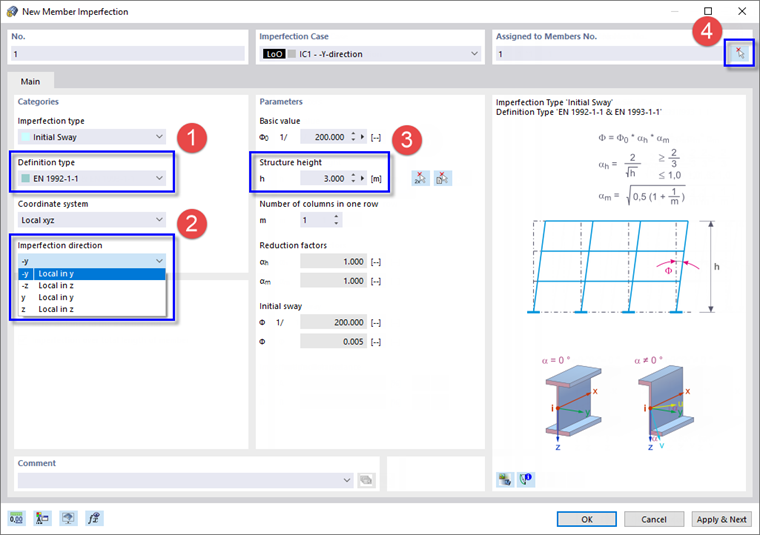

В диалоговом окне 'Новое несовершенство стержня' предустановлен тип несовершенства 'Начальное отклонение'.
В области 'Категории' из списка 'Тип задания' (1) выберите EN 1992-1-1 , чтобы применить параметры по Еврокоду 2.
Переместите диалоговое окно так, чтобы было видно оси бетонной колонны. Его местная ось y указывает в глобальном направлении Y. Чтобы применить отклонение в противоположном направлении, выберите -y из списка в области 'Направление несовершенства' (2).
В области 'Параметры' введите высоту колонны, которая равна 3 м (3). Затем нажмите на
нажмите на кнопку в области 'Придано к стержням' (4) и выберите в графике требуемую бетонную колонну. Нажмите OK , чтобы вернуться в диалоговое окно.
Продолжите задание несовершенств, нажав Применить и Далее.
Стальные колонны
Отклонение

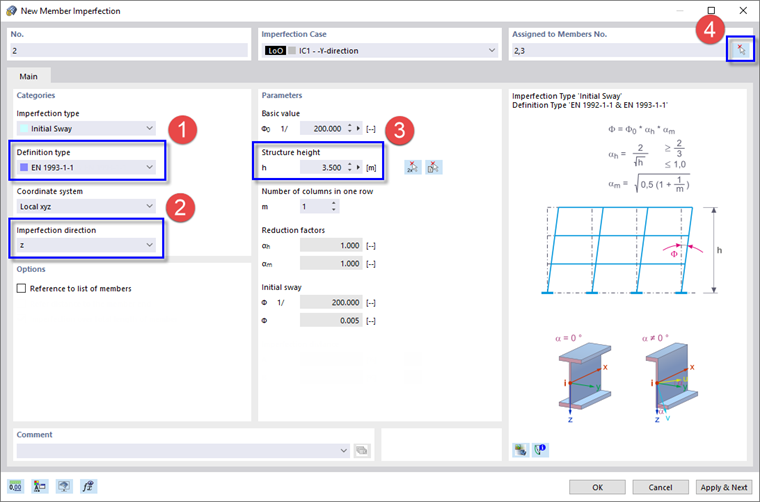

Выберите EN 1993-1-1 из списка 'Тип задания' (1), чтобы применить параметры в соответствии с Еврокодом 3 для стальных колонн. Из-за поворота колонн их местные оси z указывают в отрицательном направлении Y. Выберите z в списке 'Направление несовершенства' (2).
Задайте высоту колонны, которая равна 3,5 м (3). Затем нажмите на
еще раз нажмите кнопку (4), чтобы поочередно выбрать в графике обе стальные колонны. Когда вы вернетесь в диалоговое окно, их номера будут показаны в области 'Придано к стержням'.
Нажмите еще раз «Применить и Далее ».
Лук

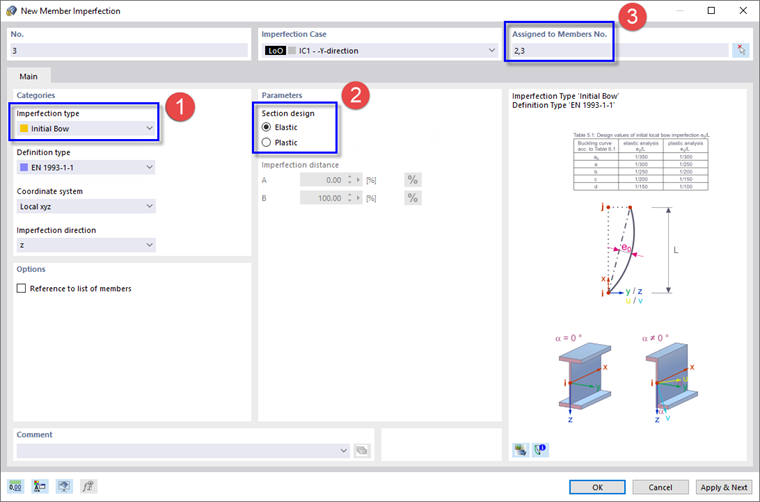

В области 'Категории' выберите тип несовершенства Начальная кривизна (1). Убедитесь, что установлен параметр EN 1993-1-1. Поскольку не требуется выполнять расчет по пластическим сосотояниям, установите в поле 'Параметры' (2) опцию Упругий. Затем введите номера стальных стержней колонны № 2,3 вручную (3), если только вы не хотите снова выбирать их графически.
Несовершенства в виде прогиба имеют отношение только к стальным, а не к железобетонным колоннам. Поэтому закройте диалоговое окно, нажав на OK.
Если несовершенства не отображаются на модели, используйте
чтобы включить их,

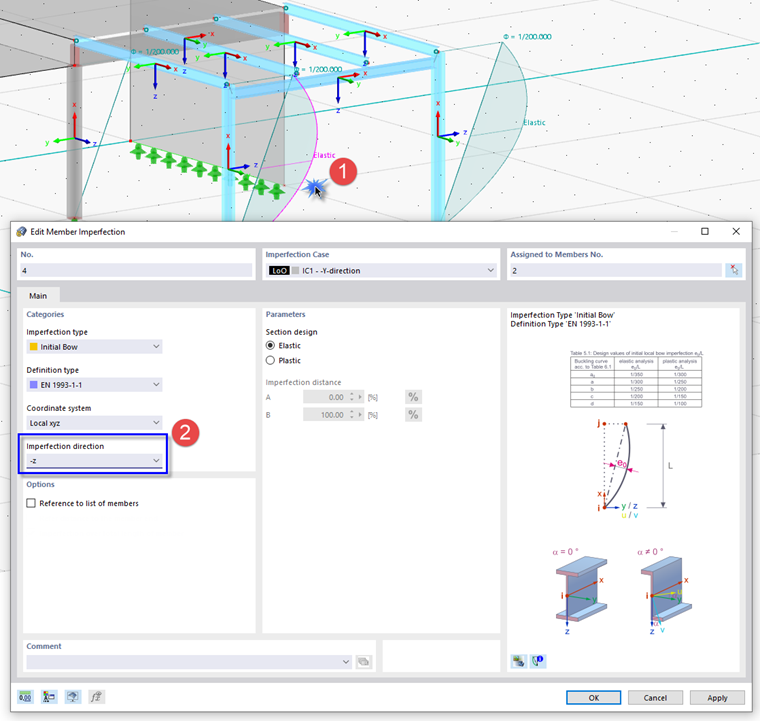

На графике видно, что несовершенства в виде начальной кривизны не полностью отражают форму потери устойчивости рамы. Дважды щелкните на несовершенство в виде начальной кривизны внутренней колонны (стержень № 2 ), чтобы его изменить (1). В диалоговом окне 'Изменить несовершенство стержня' инвертируйте 'направление несовершенства', выбрав -z из списка (2). Затем нажмите кнопку ОК.
Чтобы снова скрыть оси стержней, щелкните правой кнопкой мыши на один из стержней и отмените выбор параметра Местные системы координат стержней в его контекстном меню (см.
каркасная модель
Для лучшего отображения несовершенств можно отобразить модель следующим образом: Щелчок
нажмите кнопку списка на панели инструментов, чтобы открыть параметры отображения. Выбрать каркасную модель.
Теперь несовершенства больше не перекрываются сечениями.
Восстановите прозрачное изображение модели , выбрав соответствующую опцию в кнопке списка (см. рисунок Выбор отображения 'каркасной модели').
