Графические результаты

По умолчанию отображаются 'Общие деформации' модели.

Выберите загружения и сочетания

Используйте кнопки и справа от списка загружений для переключения между результатами загружений и сочетаний. Вы также можете выбрать конкретную запись из списка.

03 Выбор варианта нагружения или сочетания в списке панелей инструментов

Деформации CO2 показывают, например, B. перемещения от собственного веса и от действующей нагрузки на нижнюю плиту, включая коэффициенты надежности. Это отражается в увеличенных значениях нагрузки.

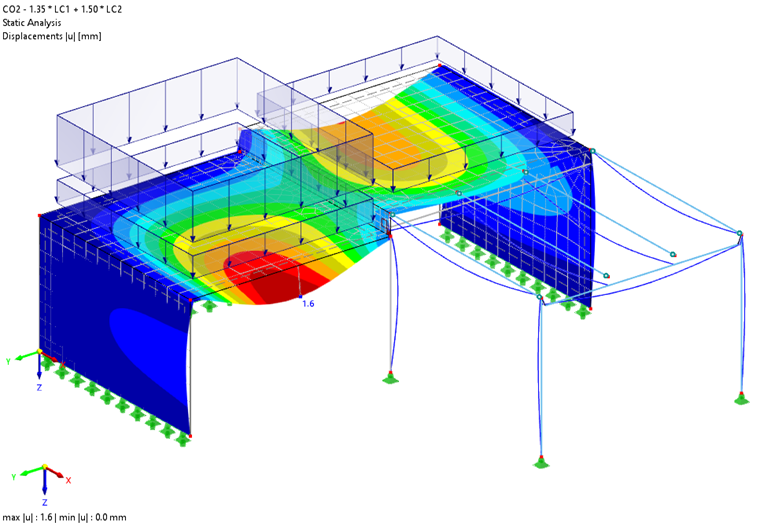

04 Деформации от собственного веса и динамической нагрузки на нижнюю плиту (CO2)

Результаты расчетной ситуации ULS DS1 (см. Изображение image022133 Выбор варианта нагружения или сочетания ) охватывают максимальные результаты всех имеющихся сочетаний нагрузок - от CO1 до CO8.

Выбор результатов в навигаторе

В навигаторе ' - Результаты ' можно выбрать тип вывода для отображения, например: B. Деформации, внутренние силы стержня, напряжения на поверхности или реакции опор. Основные категории выделены на рисунке Навигатор - Результаты. В подкатегориях можно выбрать конкретный тип результата.

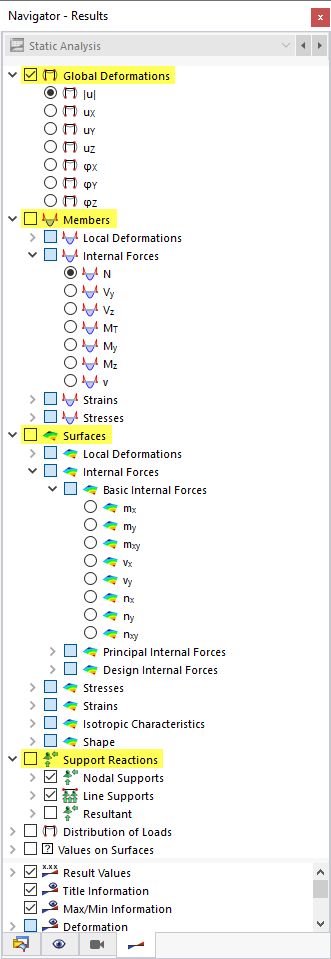

05 Навигатор - Результаты

Установите, например, на LC8 . B. Изобразите результаты собственного веса и действующей нагрузки на платформу. Затем активируйте категорию « Члены » и выберите опцию « M_y » в дереве « Внутренние силы ». Также выберите категорию Поверхности . В элементе дерева Основные внутренние силы активируйте опцию m_y .

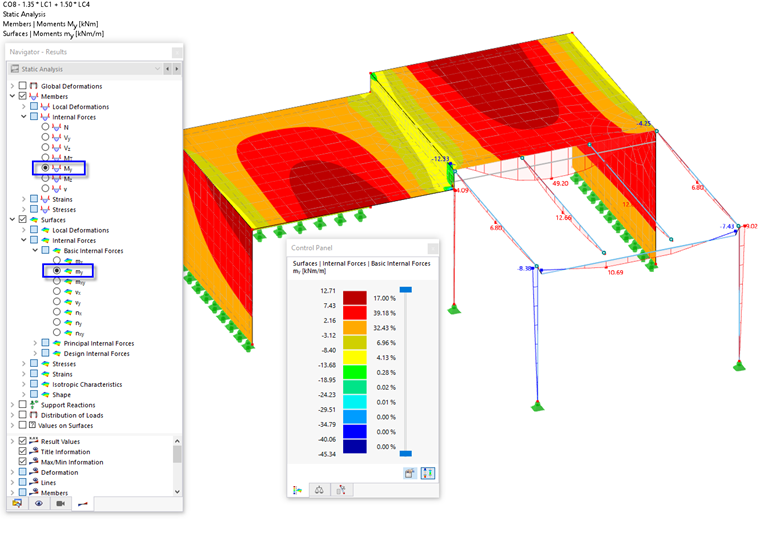

06 Изгибающие моменты стержней платформы и поверхностей плиты

Моменты 'M_y' - это изгибающие моменты вокруг главных осей стержней платформы. Однако основные моменты поверхности 'm_y' представляют собой изгибающие моменты, действующие в направлении локальных осей y поверхностей. В случае пластин, они параллельны общей оси Y.

Если нагрузки отображаются, их можно скрыть с помощью кнопок и на панели инструментов. Кроме того, деактивируйте символы измельчения сетки и сетки: Откройте Навигатор - Изобразить с помощью вкладки .

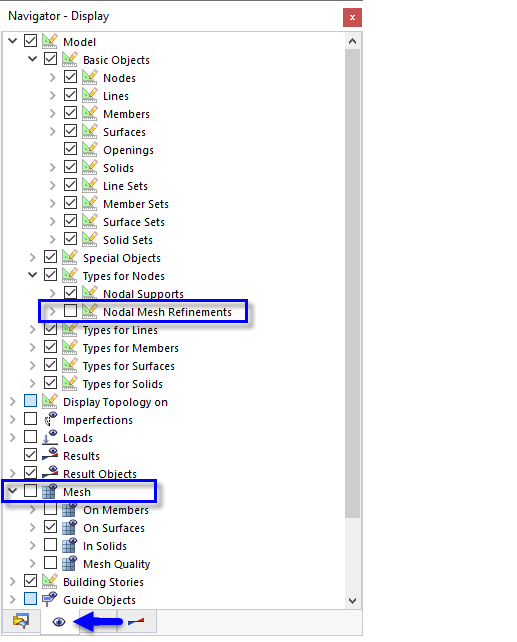

10 Отключение уточнения узловой сетки и сетки в «Навигаторе - Отображение»

В категории 'Модель' выберите вариант Типы для узлов и снимите флажок Уточнения узлов . Затем снимите флажок у категории Сетка .

Снова установите Навигатор - Результаты с помощью кнопки .

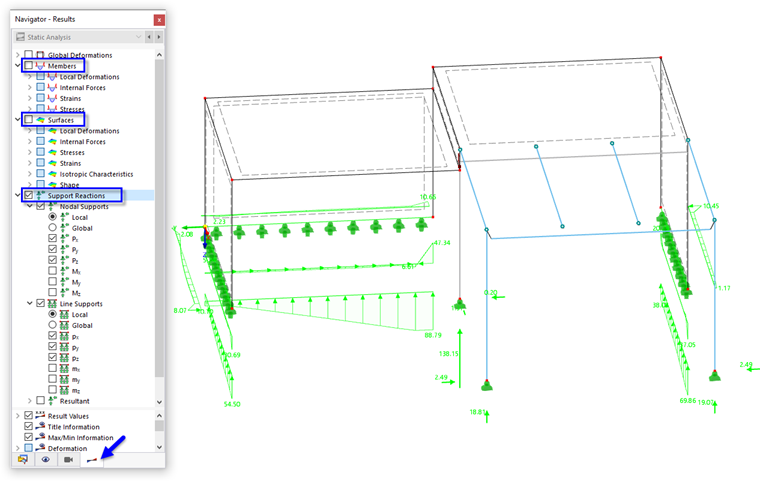

12 Поддержка реакции узлов и линий

Чтобы отобразить только реакции опор, деактивируйте категории Стержни и Поверхности . Затем выберите Опорные реакции .
