разрезы

Для ввода сечений платформы можно снова использовать меню 'Вставить'. Также можно щелкнуть правой кнопкой мыши в навигаторе проектов на запись « Сечения », чтобы открыть контекстное меню данного раздела. Выберите функцию « Новое сечение ».

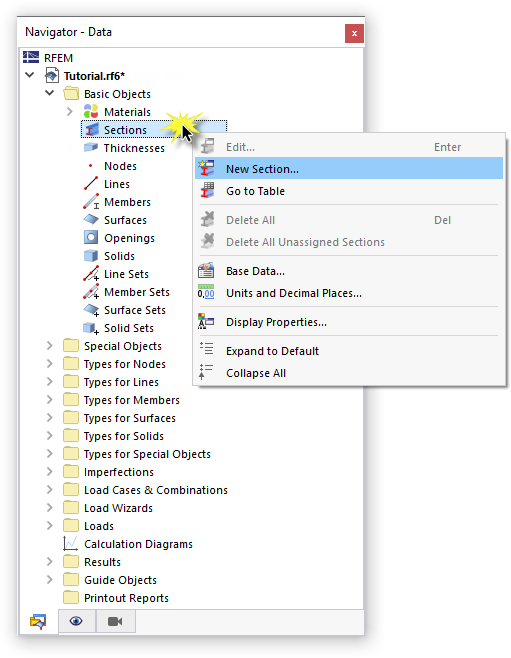

Контекстное меню «Сечения»

Круглое сечение

Появится диалоговое окно 'Новое сечение'. Чтобы задать требуемую бетонную колонну, нажмите над изображением прямоугольного разреза. Затем будет показано круговое сечение.

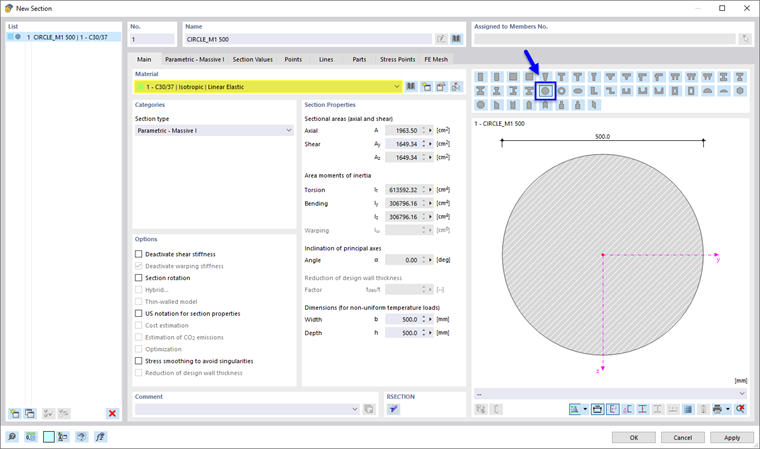

Выбор параметрического круглого сечения

Проверьте, задан ли материал C30/37. Затем выберите вкладку Параметрические - Массивные двутавры (1). Чтобы задать диаметр (2), введите 300 мм.

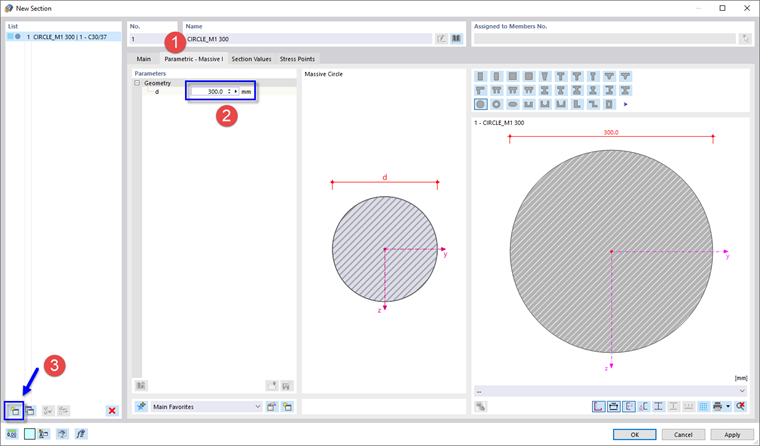

Определение параметрического сечения

Чтобы продолжить задание сечений, нажмите в нижнем левом углу диалогового окна (3).

Профиль HEA

Сечение № 2. Чтобы выделить профиль HEA 200, нажмите в области 'Название' (1). Откроется база данных сечений.

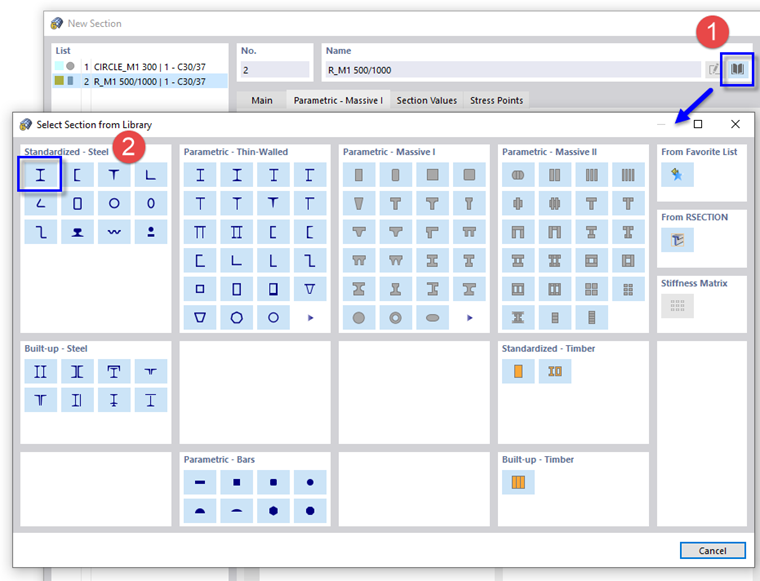

Стандартные стальные профили в библиотеке

Щелчок кнопку в области 'Стандартные - стальные' (2). В следующем диалоговом окне используйте параметры фильтра для выбора сечения.

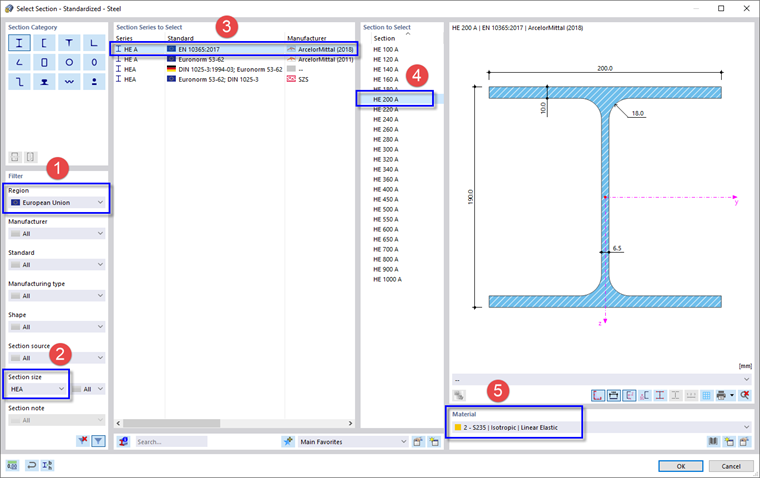

Выбор секции HE 200 A в библиотеке

В области 'Фильтр' выберите из списков регион Европейский Союз (1) и размер HEA (2).

Убедитесь, что установлено значение EN 10365 (3). Затем выберите в правом столбце (4) профиль HE 200 A.

Если материал стали S235 не был задан автоматически, тогда выберите его из списка (5). Нажмите OK , чтобы вернуться в диалоговое окно 'Новое сечение'.

Профиль IPE

Таким же образом можно задать и сечение IPE 200. Однако, чтобы применить другой метод, нажмите кнопку "OK" и закройте диалоговое окно 'Новое сечение'.

Вы можете найти все объекты в таблице под рабочей областью. Таблица 'Материалы' содержит, например, два материала и их свойства, а таблица 'Сечения' отображает два сечения.

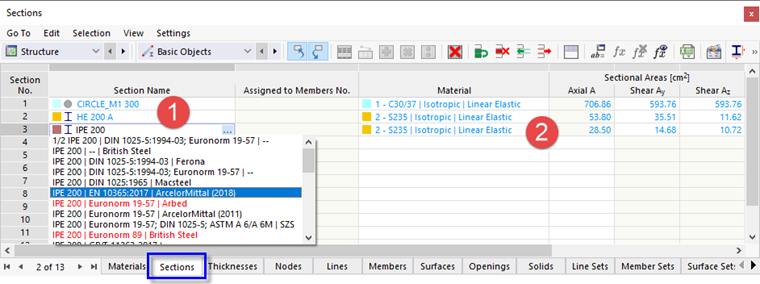

Определение IPE 200 в таблице «Сечения»

Чтобы задать сечение IPE 200, выберите ячейку 'Название сечения' в линии 3. Введите IPE 200 (обратите внимание на пробел), чтобы активировать список соответствующих сечений во время ввода. Выберите профиль типа EN 10365 (1).

Убедитесь, что S235 установлен в столбце 'Материал' (2), чтобы был распределен правильный материал. Если нет, то щелкните по этой ячейке и выберите материал из списка, который можно открыть с помощью кнопки аддон, например Затем нажмите в рабочем окне, чтобы применить изменение.

Теперь определены основные сечения модели. У плиты можно также создать ее балку перекрытия, но это будет показано в следующем шаге.
