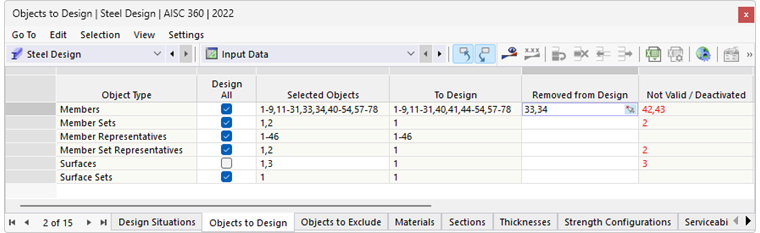

В таблице Объекты для проектирования перечислены все типы объектов, присутствующие в модели, которые могут быть использованы для стального проектирования:
- Штанги
- Наборы стержней
- Представители стержней
- Представители наборов стержней
- Плоскости (только RFEM)
- Наборы плоскостей (только RFEM)
Объекты для проектирования
Флажок в колонке 'Все проектировать' позволяет быстро выбрать все доступные объекты для проектирования. Это блокирует возможность ввода в колонке 'Выбранные объекты'. Там автоматически проставляются номера всех объектов данного типа, например, всех стержней или всех плоскостей.
Вы также можете вручную указать, какие объекты необходимо проектировать: деактивируйте флажок 'Все проектировать', а затем впишите номера релевантных объектов в колонку 'Выбранные объекты'. С помощью кнопки
в конце ячейки вы также можете графически выбрать объекты.
Исключение объектов из проектирования
Если вы хотите исключить (действительный) объект из проектирования, введите его номер в колонку 'Исключенные из проектирования'. Записи в колонке 'Проектировать' соответственно уменьшатся.
Недействительные / отключенные объекты
Колонки 'Проектировать' и 'Недействительные / отключенные' обычно заполняются автоматически. Таким образом, все объекты с характеристиками, неподходящими для стального проектирования, распознаются и отключаются для проектирования. Это, например, деревянные или бетонные стержни, стержни с толстостенным сечением или плоскости с переменной толщиной. Также отключаются все стержни и плоскости, которые проектируются как набор стержней или наборы плоскостей (см. главы Наборы стержней и Наборы плоскостей).
Проектирование стержней типа 'Плоскостная модель'
Дополнение 'Стальное проектирование' также позволяет выполнять проверки сечений для стержней типа Плоскостная модель. Класс сечения, а также упругие и пластические сопротивления сечений рассчитываются для брутто-сечения, не учитывая возможные сокращения сечений (отверстия в стенках) и принимая во внимание радиусы закругления аналогично типу стержня 'Балка'.
Воздействия первоначально определяются на уровне напряжений на созданной плоскостной модели. Для обоснований, основанных на поперечных силах, напряжения интегрируются по сечению. Для сравнения с проектированием на традиционном балочном элементе необходимо учитывать автоматически генерируемые и, возможно, отличающиеся условия опоры и нагрузки на плоскостной модели.
